Реферат

Уровень техники

Область техники, к которой относится изобретение

[1] Данное изобретение относится к стиральной машине, а конкретнее к стиральной машине, оснащенной дозатором моющего средства.

Уровень техники

[2] Вообще говоря, стиральная машина - это агрегат для загрузки белья и воды для стирки в барабан и последующего удаления загрязнений, прилипших к белью, посредством взаимодействия между бельем и водой для стирки при вращении барабана. Во время этого процесса вместе с водой для стирки можно использовать различные добавки для повышения моющей способности и защиты белья. Типичные добавки могут включать в себя моющее средство или различные мягчители тканей и т.п.

[3] Потребитель может загружать такое моющее средство или различные мягчители тканей (собирательно именуемые в нижеследующем тексте «моющим средством») непосредственно в воду для стирки, но может подавать его также с помощью устройства для подачи моющего средства. Устройство для подачи моющего средства может быть установлено на передней поверхности или верхней поверхности стиральной машины для обеспечения подачи вводимого моющего средства в барабан вместе с водой для стирки.

[4] В частности, когда потребитель вводит адекватное количество моющего средства во входное пространство, предусмотренное в устройстве для подачи моющего средства, через это входное пространство проходит и вода для стирки, подаваемая в барабан, что обеспечивает подачу воды для стирки вместе с моющим средством в барабан.

[5] Такая традиционная стиральная машина требует пространства для обеспечения канала на верхнем участке барабана стиральной машины, в которой дополнительно предусматривается канал с целью подачи воды для стирки в барабан из входного пространства. Помимо этого, когда на его передней поверхности предусматривается монтаж дверцы, устройство для подачи моющего средства устанавливают на верхней поверхности стиральной машины, а дверцу устанавливают ниже устройства для подачи моющего средства, и поэтому высота дверцы мала. Соответственно, возникает проблема, заключающаяся в том, что потребителю неудобно открывать дверцу и класть белье в барабан.

[6] Помимо этого, стиральная машина вышеупомянутой конструкции может создавать неудобство для потребителя при определении адекватного количества моющего средства, а также подаче моющего средства для каждого цикла стирки. Чтобы решить эту проблему, примем решение с учетом типа устройства для подачи моющего средства, в котором хранится большое количество моющего средства, чтобы подавать адекватное количество моющего средства для каждого цикла стирки. Вместе с тем из-за характеристик порошкообразного моющего средства возникает проблема, заключающаяся в том, что, когда оно вступает в контакт с влагой, частицы порошка моющего средства агломерируют друг с другом, закупоривая вход.

Раскрытие изобретения

Техническая задача

[7] Одна задача состоит в том, чтобы разработать стиральную машину для облегчения введения белья путем перемещения положения установки дозатора моющего средства на участок ниже дверцы и перемещения положения люка для белья в направлении вверх.

[8] Другая задача состоит в том, чтобы разработать стиральную машину, выполненную с возможностью автоматической подачи моющего средства в барабан без операции, в процессе которой потребитель вручную загружает моющее средство для каждого цикла стирки.

[9] Еще одна задача состоит в том, чтобы разработать стиральную машину, выполненную с возможностью предотвращения явления агломерации порошка моющего средства или аналогичного вещества.

Решение задачи

[10] Чтобы решить такую задачу данного изобретения, стиральная машина в соответствии с данным изобретением может включать в себя: корпус, имеющий загрузочный люк, выполненный на передней панели для загрузки в него белья, и дверцу для открывания или закрывания загрузочного люка; бак внутри корпуса для хранения воды для стирки; барабан, сообщающийся с загрузочным люком и предусмотренный с возможностью вращения внутри бака; дозатор моющего средства, предусмотренный ниже загрузочного люка; канал воды для подачи воды для стирки из источника воды, по меньшей мере, в один из бака и дозатора моющего средства; и соединительный канал для соединения бака и дозатора моющего средства с целью переноса воды для стирки, хранимой в баке, в дозатор моющего средства и переноса моющего средства, хранимого в дозаторе моющего средства, в бак.

[11] В соответствии с примером, приводимым в связи с задачей данного изобретения, загрузочный люк может быть расположен со смещением в направлении вверх от переднего участка корпуса.

[12] В соответствии с примером, приводимым в связи с задачей данного изобретения, бак может располагаться под наклоном к нижней поверхности корпуса, так что высота передней поверхности бака оказывается большей, чем высота его задней поверхности.

[13] В соответствии с примером, приводимым в связи с задачей данного изобретения, дозатор моющего средства может включать в себя кожух дозатора, имеющий на своей верхней поверхности участок проема, и блок подачи моющего средства, установленный на кожухе дозатора, для хранения в нем моющего средства.

[14] В соответствии с примером, приводимым в связи с задачей данного изобретения, кожух дозатора может быть предусмотрен с возможностью поворота на переднем участке корпуса и может быть повернут между положением открывания, в котором участок проема открыт наружу, и положением размещения, в котором участок проема размещен в корпусе.

[15] В соответствии с примером, приводимым в связи с задачей данного изобретения, кожух дозатора может образовывать всю нижнюю панель, находящуюся ниже загрузочного люка на передней панели корпуса.

[16] В соответствии с примером, приводимым в связи с задачей данного изобретения, кожух дозатора может образовывать часть нижней панели, находящейся ниже загрузочного люка на передней панели корпуса.

[17] В соответствии с примером, приводимым в связи с задачей данного изобретения, кожух дозатора может включать в себя: переднюю пластину для открывания или закрывания отверстия для размещения, в котором размещен дозатор моющего средства; боковую пластину, проходящую от обоих концевых участков передней пластины в направлении назад; и шарнирную ось, выполненную на нижнем концевом участке боковой пластины и сочлененную с корпусом таким образом, что верхний концевой участок передней пластины получает возможность поворота в направлении вперед или назад.

[18] В соответствии с примером, приводимым в связи с задачей данного изобретения, блок подачи моющего средства может быть установлен с возможностью снятия в положении открывания кожуха дозатора.

[19] В соответствии с примером, приводимым в связи с задачей данного изобретения, кожух дозатора может быть снабжен направляющей канавкой, выполненной с заранее определенной кривизной на боковой пластине для постоянного поддержания угла открывания передней пластины.

[20] В соответствии с примером, приводимым в связи с задачей данного изобретения, блок подачи моющего средства может включать в себя, по меньшей мере, один из блока ручной подачи моющего средства и блока автоматической подачи.

[21] В соответствии с примером, приводимым в связи с задачей данного изобретения, внутри корпуса может быть предусмотрен насосный модуль, а этот насосный модуль может включать в себя, по меньшей мере, один из циркуляционного насоса для циркуляции воды для стирки, не смешанной с моющим средством, или воды для стирки, смешанной с моющим средством, в бак и сливной насос для выпуска воды для стирки, не смешанной с моющим средством, или воды для стирки, смешанной с моющим средством, которая прошла через бак, наружу из корпуса.

[22] В соответствии с примером, приводимым в связи с задачей данного изобретения, соединительный канал может включать в себя, по меньшей мере, один из первого канала подачи моющего средства для соединения дозатора моющего средства и нижней поверхности бака для подачи моющего средства из дозатора моющего средства к нижней поверхности бака и второго канала подачи моющего средства для соединения дозатора моющего средства и остальной части бака для подачи моющего средства из дозатора моющего средства в остальную часть бака, за исключением нижней поверхности бака.

[23] В соответствии с примером, приводимым в связи с задачей данного изобретения, канал воды может включать в себя, по меньшей мере, один из первого канала воды для соединения источника воды и бака для подачи воды для стирки из источника воды в бак и второго канала воды для соединения источника воды и дозатора моющего средства для подачи воды для стирки из источника воды в дозатор моющего средства, причем, по меньшей мере, в одном из первого канала воды и второго канала воды предусмотрен клапан для воды.

[24] В соответствии с примером, приводимым в связи с задачей данного изобретения, на нижней поверхности бака может быть предусмотрено впускное отверстие для моющего средства, чтобы моющее средство могло течь в это отверстие.

[25] В соответствии с примером, приводимым в связи с задачей данного изобретения, моющее средство, находящееся, по меньшей мере, в одном из блока автоматической подачи моющего средства и блока ручной подачи моющего средства, можно подавать к нижней поверхности бака по первому каналу подачи моющего средства.

[26] В соответствии с примером, приводимым в связи с задачей данного изобретения, моющее средство, находящееся, по меньшей мере, в одном из блока автоматической подачи моющего средства и блока ручной подачи моющего средства, можно подавать в остальную часть бака по второму каналу подачи моющего средства.

[27] В соответствии с примером, приводимым в связи с задачей данного изобретения, первый канал подачи моющего средства может включать в себя устройство предотвращения противотока для блокировки попадания воды для стирки, выпускаемой из бака, в дозатор моющего средства.

[28] В соответствии с примером, приводимым в связи с задачей данного изобретения, первый канал воды может находиться в более высоком положении, чем устройство предотвращения противотока.

[29] В соответствии с примером, приводимым в связи с задачей данного изобретения, воду для стирки, подаваемую из источника воды в бак, можно подавать по второму каналу воды, чтобы довести ее уровень в баке до высоты устройства предотвращения противотока, а затем подавать по первому каналу воды.

[30] В соответствии с примером, приводимым в связи с задачей данного изобретения, стиральная машина может дополнительно включать в себя сливной канал для соединения бака, сливного насоса и пространства снаружи корпуса, чтобы сливать воду для стирки, находящуюся внутри бака, наружу из корпуса, причем сливной канал, соединяющий бак и сливной насос, обычно используют с частью первого канала подачи моющего средства.

[31] В соответствии с примером, приводимым в связи с задачей данного изобретения, стиральная машина может дополнительно включать в себя соединительную трубу для соединения циркуляционного насоса и отверстия для подачи воды блока автоматической подачи моющего средства с целью переноса воды для стирки, которая прошла через блок ручной подачи моющего средства, к отверстию для подачи воды блока автоматической подачи моющего средства.

[32] В соответствии с примером, приводимым в связи с задачей данного изобретения, блок автоматической подачи моющего средства может включать в себя насосное устройство для избирательного выпуска заранее определенного количества моющего средства, хранимого в контейнере.

[33] В соответствии с примером, приводимым в связи с задачей данного изобретения, насосное устройство может выпускать моющее средство, находящееся в блоке автоматической подачи моющего средства, по меньшей мере, в один из первого и второго каналов подачи моющего средства.

[34] В соответствии с примером, приводимым в связи с задачей данного изобретения, блок автоматической подачи моющего средства может включать в себя отверстие для подачи воды, предназначенное для протекания в него воды для стирки, внутренний канал, сообщающийся с отверстием для подачи воды, предназначенный для протекания в него моющего средства, выпускаемого насосным устройством и подлежащего смешиванию с водой для стирки, и отверстие для слива воды, сообщающееся с внутренним каналом, для выпуска воды для стирки, смешанной с моющим средством.

[35] В соответствии с примером, приводимым в связи с задачей данного изобретения, блок автоматической подачи моющего средства может включать в себя устройство измерения уровня, предназначенное для измерения остающегося количества моющего средства.

[36] В соответствии с примером, приводимым в связи с задачей данного изобретения, устройство измерения уровня может включать в себя пару электродов, концевой участок которой раскрыт внутрь контейнера, соединительную клемму стороны контейнера, соединенную с электродом и находящуюся на нижней поверхности контейнера, и соединительную клемму стороны участка для приема, предусмотренную на принимающем участке контейнера и подлежащую введению в контакт с соединительной клеммой стороны контейнера.

[37] В соответствии с примером, приводимым в связи с задачей данного изобретения, блок ручной подачи моющего средства может включать в себя распределительную пластину, предусмотренную на верхнем участке кожуха дозатора, для распределения воды для стирки, участок впуска моющего средства, снабженный впускным пространством для приема моющего средства и выпускным отверстием для воды на его нижней поверхности и находящийся на нижнем участке распределительной пластины, для приема воды для стирки, вороночный участок, предусмотренный на нижнем участке впуска моющего средства, для временного хранения воды для стирки, спадающей через выпускное отверстие для воды, и продолжающий участок, идущий вниз от вороночного участка, для выпуска воды для стирки, не смешанной с моющим средством, или воды для стирки, смешанной с моющим средством.

[38] В соответствии с примером, приводимым в связи с задачей данного изобретения, продолжающий участок может включать в себя устройство предотвращения противотока, соединенное с первым каналом подачи моющего средства, для предотвращения противотока воды для стирки, выпускаемой из бака, в дозатор моющего средства.

[39] В соответствии с примером, приводимым в связи с задачей данного изобретения, выпускное отверстие для воды может быть выполнено в нижней задней части участка впуска моющего средства, а нижняя поверхность участка впуска моющего средства может наклоняться вниз по мере приближения к выпускному отверстию для воды и располагаться таким образом, что участок, выполненный с выпускным отверстием для воды, будет выше, чем остальной ее участок, когда дозатор моющего средства повернут в отрытое положение.

[40] Для решения другой задачи данного изобретения, стиральная машина в соответствии с данным изобретением может включать в себя корпус, оснащенный загрузочным люком, выполненным на части передней панели для загрузки в него белья, и дверцу для открывания или закрывания загрузочного люка, бак, предусмотренный внутри корпуса, для хранения в нем воды для стирки, барабан, сообщающийся с загрузочным люком и предусмотренный с возможностью вращения внутри бака, и дозатор моющего средства, предусмотренный под загрузочным люком, причем дозатор моющего средства включает в себя кожух дозатора, имеющий участок проема на своей верхней поверхности, и, по меньшей мере, один из блока автоматической подачи моющего средства и блока ручной подачи моющего средства, установленный на кожухе дозатора, и при этом блок автоматической подачи моющего средства включает в себя контейнер, снабженный впускным отверстием и выпускным отверстием, для хранения жидкого моющего средства, участок для приема контейнеров, предназначенный для приема контейнеров, и насосное устройство для избирательного выпуска жидкого моющего средства, выпускаемого из выпускного отверстия контейнера, в соответствии с заранее определенным количеством.

[41] В соответствии с примером, приводимым в связи с другой задачей данного изобретения, участок для приема контейнеров может включать в себя на своем верхнем участке установочный участок для установки контейнера.

[42] В соответствии с примером, приводимым в связи с другой задачей данного изобретения, насосное устройство может быть предусмотрено на участке для приема контейнеров.

[43] В соответствии с примером, приводимым в связи с другой задачей данного изобретения, участок для приема контейнеров может включать в себя отверстие для подачи воды, предназначенное для протекания в него воды для стирки, и отверстие для слива воды, конфигурация которого обеспечивает протекание в него воды для стирки, не смешанной с моющим средством, или воды для стирки, смешанной с моющим средством.

[44] В соответствии с примером, приводимым в связи с другой задачей данного изобретения, участок для приема контейнеров может включать в себя участок бобышки для заключения в нем выпускного участка для выпуска жидкого моющего средства посредством насосного устройства и внутренний канал, предназначенный для соединения отверстия для подачи воды и отверстия для слива воды и сообщающийся с участком бобышки, чтобы в него могло течь жидкое моющее средство, выпускаемое из выпускного участка.

[45] В соответствии с примером, приводимым в связи с другой задачей данного изобретения, может быть предусмотрено множество контейнеров, а, по меньшей мере, один контейнер из этого множества может хранить моющее средство, используемое во время стирки, причем другой контейнер может хранить моющее средство, используемое во время предварительной стирки и полоскания.

[46] В соответствии с примером, приводимым в связи с другой задачей данного изобретения, контейнер может включать в себя захватываемый участок на верхнем участке контейнера, чтобы потребитель мог удерживать его своей рукой.

[47] В соответствии с примером, приводимым в связи с другой задачей данного изобретения, контейнер может быть соединен с возможностью разъединения с верхним участком участка для приема контейнеров.

[48] В соответствии с примером, приводимым в связи с другой задачей данного изобретения, участок для приема контейнеров может дополнительно включать в себя опорную раму контейнера для образования пространства, в которое вставляют контейнер.

[49] В соответствии с примером, приводимым в связи с другой задачей данного изобретения, блок автоматической подачи моющего средства может включать в себя блок привода, предназначенный для привода насосного устройства; и сцепное устройство для соединения блока привода и насосного устройства, когда контейнер устанавливают на установочном участке.

[50] В соответствии с примером, приводимым в связи с другой задачей данного изобретения, блок привода может включать в себя кожух двигателя, предусмотренный на участке для приема контейнеров, и двигатель привода, заключенный в кожухе двигателя и снабженный валом привода, выступающим наружу из кожуха двигателя, для соединения с насосным устройством посредством сцепного устройства.

[51] В соответствии с примером, приводимым в связи с другой задачей данного изобретения, блок автоматической подачи моющего средства может включать в себя каналообразующую пластину, соединенную с нижней поверхностью контейнера, для накрытия выпускного отверстия, и эта каналообразующая пластина может включать в себя впускной участок, расположенный так, что он обращен к выпускному отверстию, чтобы в него могло течь жидкое моющее средство, выпускной участок для выпуска жидкого моющего средства с помощью насосного устройства, канал подачи для соединения впускного участка и выпускного участка с целью переноса жидкого моющего средства, текущего от впускного участка к выпускному участку, и приемное пространство, образованное в канале подачи, для заключения в нем насосного устройства.

[52] В соответствии с примером, приводимым в связи с другой задачей данного изобретения, насосное устройство может быть оснащено шестеренным насосом для передачи жидкого моющего средства, текущего от впускного участка к выпускному участку, а шестеренный насос может включать в себя первую и вторую шестерни, заключенные в приемном пространстве и опирающиеся с возможностью вращения на вращающиеся валы, соответственно, и связанные друг с другом посредством зацепления.

[53] В соответствии с примером, приводимым в связи с другой задачей данного изобретения, сцепное устройство может включать в себя ведущую шестерню, находящуюся на верхнем участке блока привода, связываемую с валом привода блока привода, и ведомую шестерню, находящуюся на нижнем участке насосного устройства, связываемую с ведущей шестерней посредством зацепления, когда контейнер устанавливают на установочном участке.

[54] В соответствии с примером, приводимым в связи с другой задачей данного изобретения, один из вращающихся валов шестеренных насосов может быть пропущен, выступая сквозь каналообразующую пластину, а ведомая шестерня может быть связана с концевым участком выступающего вращающегося вала.

[55] В соответствии с примером, приводимым в связи с другой задачей данного изобретения, блок автоматической подачи моющего средства может дополнительно включать в себя мешалку, предусмотренную с возможностью вращения внутри контейнера.

[56] В соответствии с примером, приводимым в связи с другой задачей данного изобретения, другой из вращающихся валов шестеренных насосов может быть пропущен, выступая сквозь каналообразующую пластину, а мешалка может быть связана с концевым участком выступающего вращающегося вала.

[57] Чтобы решить еще одну задачу данного изобретения, стиральная машина в соответствии с данным изобретением может включать в себя: корпус, снабженный загрузочным люком, выполненным на переднем участке корпуса, для загрузки в него белья, и дверцу для открывания или закрывания загрузочного люка; бак, предусмотренный внутри корпуса, для хранения в нем воды для стирки; барабан, сообщающийся с загрузочным люком и предусмотренный с возможностью вращения внутри бака; и устройство для подачи моющего средства, предназначенное для приема воды для стирки из источника воды и подачи воды для стирки, не смешанной с моющим средством, и воды для стирки, смешанной с моющим средством, в барабан, причем устройство для подачи моющего средства включает в себя ящик моющего средства, содержащий блок хранения жидкого моющего средства, имеющий емкость для хранения, предназначенную для хранения жидкого моющего средства, и выпускное отверстие; и насосное устройство, предусмотренное в блоке хранения жидкого моющего средства, для избирательного выпуска жидкого моющего средства, выпускаемого из выпускного отверстия в соответствии с заранее определенным количеством; и кожух дозатора, предусмотренный в корпусе, для создания пространства размещения с целью вставления в него и извлечения ящика моющего средства; и водораспределительный блок, предусмотренный на верхней поверхности кожуха дозатора для распределения воды для стирки, подаваемой из источника воды вовнутрь ящика моющего средства.

[58] В соответствии с примером, приводимым в связи с еще одной задачей данного изобретения, блок хранения жидкого моющего средства может включать в себя блок привода, предусмотренный в кожухе дозатора, для привода насосного устройства и сцепное устройство для соединения блока привода и насосного устройства, когда ящик моющего средства вставляют и устанавливают внутри кожуха дозатора.

[59] В соответствии с примером, приводимым в связи с еще одной задачей данного изобретения, блок привода может включать в себя кожух двигателя, предусмотренный у задней стороны кожуха дозатора, и двигатель привода, размещенный в кожухе двигателя и снабженный валом привода, выступающим наружу из кожуха двигателя, для соединения насосного устройства посредством сцепного устройства.

[60] В соответствии с примером, приводимым в связи с еще одной задачей данного изобретения, блок хранения жидкого моющего средства может включать в себя каналообразующую пластину, сообщающуюся с задней поверхностью ящика моющего средства, для накрытия выпускного отверстия, и каналообразующую пластину, соединенную с нижней поверхностью контейнера, для накрытия выпускного отверстия, и эта каналообразующая пластина может включать в себя впускной участок, расположенный так, что он обращен к выпускному отверстию, выпускной участок для выпуска жидкого моющего средства, передаваемого насосным устройством, канал подачи для соединения впускного участка и выпускного участка с целью переноса жидкого моющего средства, текущего от впускного участка к выпускному участку, и приемное пространство, образованное в канале подачи, для заключения в нем насосного устройства.

[61] В соответствии с примером, приводимым в связи с еще одной задачей данного изобретения, насосное устройство может быть снабжено шестеренным насосом для передачи жидкого моющего средства, текущего от впускного участка к выпускному участку, а шестеренный насос может включать в себя первую и вторую шестерни, заключенные в приемном пространстве и опирающиеся с возможностью вращения на вращающиеся валы, соответственно, и связанные друг с другом посредством зацепления.

[62] В соответствии с примером, приводимым в связи с еще одной задачей данного изобретения, сцепное устройство может включать в себя ведущую шестерню, находящуюся на передней стороне блока привода, связываемую с валом привода блока привода, и ведомую шестерню, находящуюся на задней стороне насосного устройства, связываемую с ведущей шестерней посредством зацепления, когда ящик моющего средства вставляют и устанавливают на кожухе дозатора.

[63] В соответствии с примером, приводимым в связи с еще одной задачей данного изобретения, один из вращающихся валов шестеренных насосов может быть пропущен, выступая сквозь каналообразующую пластину, а ведомая шестерня может быть связана с концевым участком выступающего вращающегося вала.

[64] В соответствии с примером, приводимым в связи с еще одной задачей данного изобретения, блок хранения жидкого моющего средства может включать в себя накрывающую пластину, снабженную впускным отверстием для пополнения жидкого моющего средства, и открывающую и закрывающую пластину, установленную на накрывающей пластине, для открывания и закрывания впускного отверстия.

[65] В соответствии с примером, приводимым в связи с еще одной задачей данного изобретения, ящик моющего средства может включать в себя участок впуска воды для стирки, отделенный перегородкой от блока хранения жидкого моющего средства, для ввода воды для стирки в водораспределительный блок, а кожух дозатора может включать в себя канал воды, предусмотренный на его заднем нижнем участке и соединенный с баком для подачи воды для стирки, не смешанной с моющим средством, или воды для стирки, смешанной с моющим средством, в бак, и полый участок для соединения участка впуска воды для стирки, выпускного участка блока хранения жидкого моющего средства и канала воды, чтобы обеспечить слияние и смешивание воды для стирки, вытекающей из участка впуска воды для стирки, и моющего средства, выпускаемого из блока хранения жидкого моющего средства.

[66] В соответствии с примером, приводимым в связи с еще одной задачей данного изобретения, ящик моющего средства может дополнительно включать в себя блок хранения порошкового моющего средства, снабженный внутри сифонной трубкой для стекания вниз воды для стирки, не смешанной с моющим средством, или воды для стирки, смешанной с моющим средством, и отделенный перегородкой от блока хранения жидкого моющего средства, и слив воды для стирки, соединенный с полым участком, для стекания вниз воды для стирки, не смешанной с моющим средством, или воды для стирки, смешанной с моющим средством, которая прошла по сифонной трубке в полый блок.

[67] В соответствии с примером, приводимым в связи с еще одной задачей данного изобретения, нижняя поверхность блока хранения жидкого моющего средства может быть выполнена наклонной, понижаясь к выпускному отверстию.

[68] В соответствии с данным изобретением, при наличии вышеупомянутой конфигурации, потребитель может нагибаться в большей или меньшей степени, поскольку высота загрузочного люка увеличена, а верхняя сторона бака предусмотрена в более высоком положении, что облегчает загрузку или выгрузку белья.

[69] Помимо этого, адекватное количество моющего средства можно автоматически подавать внутрь бака, чтобы решить проблему неудобства, с которой потребитель сталкивается при необходимости введения адекватного количества моющего средства на участок впуска моющего средства устройства для подачи моющего средства, и это приводит к эффекту облегчения подачи моющего средства.

Полезные эффекты изобретения

[70] Поэтому, в соответствии с данным изобретением, возможен избирательный привод насосного устройства, предусмотренного в блоке хранения жидкого моющего средства, и таким образом потребитель сможет определить адекватное количество жидкого моющего средства, но оно может быть и автоматически задано и подано из устройства для подачи моющего средства, а потребитель сможет задать желаемое для себя количество по потребности, что позволяет избежать неудобства, характерного для известных технических решений, возникающего во время подачи моющего средства.

[71] Помимо этого, сифонная трубка может быть предусмотрена в блоке хранения порошкового моющего средства, а порошковое моющее средство и воду для стирки можно временно хранить в герметизированном пространстве до тех пор, пока порошковое моющее средство не растворится в достаточной мере в воде для стирки, и раствор воды для стирки с порошковым моющим средством можно будет подавать на уровне, превышающем высоту сифонной трубки.

[72] Кроме того, канал сифонной трубки и сифонной накрывающей трубки, по которой проходит жидкое моющее средство, можно уменьшить, тем самым предотвращая засорение выпускного отверстия агломерированным порошковым моющим средством, характерное в известных технических решениях.

Краткое описание чертежей

[73] Прилагаемые чертежи, которые включены в заявку, чтобы обеспечить лучшее понимание изобретения, введены в это описание и составляют его часть, иллюстрируют варианты осуществления изобретения и вместе с описанием служат для пояснения принципов изобретения.

[74] На чертежах:

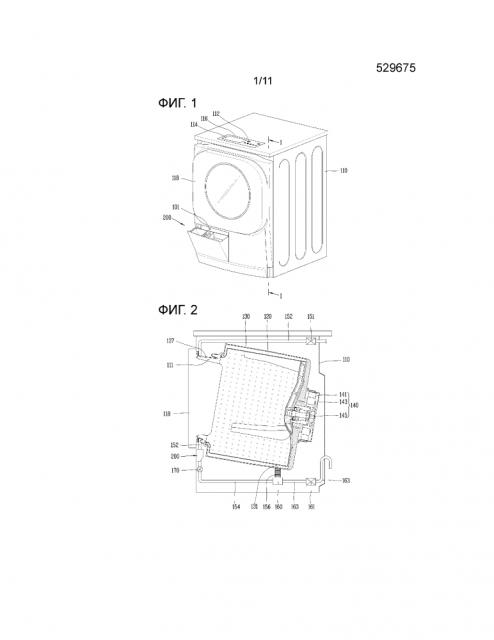

[75] фиг. 1 - перспективное изображение, иллюстрирующее стиральную машину в соответствии с вариантом осуществления данного изобретения;

[76] фиг. 2 - сечение вдоль направления I согласно фиг. 1;

[77] фиг. 3 - перспективное изображение сзади, иллюстрирующее блок ручной подачи моющего средства в соответствии с данным изобретением;

[78] фиг. 4 - перспективное изображение в разобранном виде, иллюстрирующее состояние, в котором извлекают насосный блок, показанный на фиг. 3;

[79] фиг. 5 - вид сбоку, иллюстрирующий рабочее состояние поворота дозатора моющего средства, показанного на фиг. 3;

[80] фиг. 6 - сечение, иллюстрирующее стиральную машину в соответствии с другим вариантом осуществления данного изобретения;

[81] фиг. 7 - перспективное изображение, иллюстрирующее стиральную машину в соответствии с еще одним вариантом осуществления данного изобретения;

[82] фиг. 8 - сечение вдоль направления III согласно фиг. 7;

[83] фиг. 9 - перспективное изображение сзади, иллюстрирующее состояние, в котором блок ручной подачи моющего средства и блок автоматической подачи моющего средства в соответствии с данным изобретением устанавливают на кожухе дозатора;

[84] фиг. 10 - перспективное изображение в разобранном виде, иллюстрирующее состояние, в котором распределительную пластину блока ручной подачи моющего средства извлекают из блока ручной подачи моющего средств, показанного на фиг. 9;

[85] фиг. 11 - перспективное изображение, иллюстрирующее состояние, в котором контейнеры устанавливают на участке для приема контейнеров в блоке ручной подачи моющего средства в соответствии с данным изобретением;

[86] фиг. 12 - перспективное изображение снизу, иллюстрирующее контейнер, изображенный на фиг. 11;

[87] фиг. 13 - перспективное изображение, иллюстрирующее верхнюю поверхность каналообразующей пластины, установленной на нижней поверхности контейнера, показанного на фиг. 12;

[88] фиг. 14 - перспективное изображение в разобранном виде, иллюстрирующее шестеренный насос и датчик моющего средства, установленный на нижней поверхности контейнера;

[89] фиг. 15 - перспективное изображение в частичном разрезе согласно фиг. 12;

[90] фиг. 16 - перспективное изображение, иллюстрирующее внутреннюю конфигурацию участка для приема контейнеров, изображенного на фиг. 11;

[91] фиг. 17 - перспективное изображение, иллюстрирующее стиральную машину в соответствии с еще одним вариантом осуществления данного изобретения;

[92] фиг. 18 - перспективное изображение, иллюстрирующее устройство для автоматической подачи моющего средства в соответствии с еще одним вариантом осуществления данного изобретения;

[93] фиг. 19 - перспективное изображение, иллюстрирующее внутреннюю конструкцию ящика моющего средства, показанного на фиг. 18;

[94] фиг. 20 - перспективное изображение, иллюстрирующее внешний вид кожуха дозатора, показанного на фиг. 19;

[95] фиг. 21 - перспективное изображение, иллюстрирующее состояние, в котором открывающую и закрывающую пластину открывают на блоке хранения жидкого моющего средства, показанном на фиг. 19;

[96] фиг. 22 - перспективное изображение в разобранном виде, иллюстрирующее насосное устройство и блок привода, предусмотренные в блоке хранения жидкого моющего средства, показанном на фиг. 20;

[97] фиг. 23 - сечение, иллюстрирующее траекторию движения жидкого моющего средства в блоке хранения жидкого моющего средства в соответствии с еще одним вариантом осуществления данного изобретения; и

[98] фиг. 24 - сечение, иллюстрирующее траекторию движения воды для стирки, в которой растворено порошковое моющее средство, в блоке хранения порошкового моющего средства в соответствии с еще одним вариантом осуществления данного изобретения.

Лучший способ осуществления изобретения

[99] Ниже, со ссылками на прилагаемые чертежи, будет подробно описана конструкция стиральной машины в соответствии с предпочтительным вариантом осуществления данного изобретения. Даже в разных вариантах осуществления в соответствии с данным изобретением одинаковые или сходные позиции обозначают одинаковые или сходные конфигурации, а их описание будет состоять из упрощенного пояснения. Если в явном виде не указано иное, то выражения в единственном числе, употребляемые в данном описании, могут включать в себя и смысл множественного числа.

[100] На фиг. 1 представлено перспективное изображение, иллюстрирующее стиральную машину в соответствии с вариантом осуществления данного изобретения, а на фиг. 2 представлено сечение вдоль направления I согласно фиг. 1.

[101] Обращаясь к фиг. 1 и 2, отмечаем, что стиральная машина в соответствии с вариантом осуществления данного изобретения может включать в себя корпус 110, создающий внешнее впечатление от стиральной машины. Корпус 110 имеет, по существу, прямоугольную форму. На верхней поверхности корпуса 110 предусмотрены панель 116 управления, устанавливаемая с различными устройствами 112 для манипуляций стиральной машиной, и отображающее устройство 114 для уведомления потребителя о рабочем состоянии стиральной машины. Конечно, конфигурация панели 116 управления не обязательно должна ограничиваться этой, а отображающее устройство 114 также может быть снабжено сенсорным экраном для восприятия команды управления.

[102] С панелью 116 управления и компонентами стиральной машины, соответственно, электрически соединен контроллер для управления этими компонентами на основ
