Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[1] Настоящее раскрытие относится к стиральной машине и, более конкретно, к стиральной машине с дозатором моющих средств.

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

[2] В основном, стиральная машина является устройством для загрузки белья и воды для стирки в барабан и затем удаления загрязнений, прилипших к белью, посредством взаимодействия между бельем и водой для стирки при вращении барабана. Для повышения моющей способности и защиты белья во время такого процесса в нем могут быть использованы различные добавки. Типовые добавки могут включать в себя моющее средство или различные кондиционеры для белья и им подобное.

[3] Такое моющее средство или различные кондиционеры для белья (в дальнейшем называемые «моющим средством») могут непосредственно подаваться в воду для стирки пользователем, но также могут подаваться через устройство для подачи моющего средства, установленное в стиральной машине. Устройство для подачи моющего средства может быть установлено на передней поверхности или верхней поверхности стиральной машины для обеспечения подачи введенного моющего средства в барабан вместе с водой для стирки.

[4] Конкретно, когда пользователь вводит достаточное количество моющего средства в область для загрузки, расположенную в устройстве для подачи моющего средства, вода для стирки, поданная в барабан, проходит через область для загрузки, таким образом, обеспечивая подачу воды для стирки вместе с моющим средством в барабан.

[5] Такая известная стиральная машина требует области для расположения канала на верхнем участке барабана стиральной машины, в которой дополнительно расположен канал для подачи воды для стирки в барабан из области для загрузки. Кроме того, когда дверь установлена на ее передней поверхности, устройство для подачи моющего средства установлено на верхней поверхности стиральной машины, и дверь установлена под устройством подачи моющего средства, и, таким образом, высота двери является небольшой. Соответственно существует проблема в том, что для пользователя неудобно открывать дверь и загружать белье в барабан.

[6] Кроме того, стиральная машина с вышеупомянутой конструкцией может вносить неудобство для пользователя при определении соответствующего количества моющего средства, а также подаче моющего средства для каждого цикла стирки. Для решения этой проблемы принимается во внимание тип устройства для подачи моющего средства, в котором содержится большое количество моющего средства для подачи соответствующего количества моющего средства для каждого цикла стирки. Однако, вследствие характеристик порошкообразного моющего средства, когда оно входит в контакт с влагой, существует проблема в том, что частицы порошкообразного моющего средства слипаются вместе и блокируют впускное отверстие.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

ТЕХНИЧЕСКАЯ ПРОБЛЕМА

[7] Одной целью является создание стиральной машины для облегчения загрузки белья посредством перемещения установочного положения дозатора моющих средств на нижний участок двери и перемещения положения входного отверстия для белья в направлении вверх.

[8] Другой целью является создание стиральной машины, автоматически подающей моющее средство в барабан без ручной загрузки моющего средства пользователем для каждого цикла стирки.

[9] Еще одной целью является создание стиральной машины, предотвращающей эффект слипания порошкообразного моющего средства или ему подобного.

РЕШЕНИЕ ПРОБЛЕМЫ

[10] Для выполнения такой цели настоящего раскрытия стиральная машина в соответствии с настоящим раскрытием может включать в себя кожух, имеющий впускное отверстие, образованное на передней панели, для загрузки белья, и дверь для открытия или закрытия впускного отверстия, бак в кожухе для содержания воды для стирки, барабан в сообщении с впускным отверстием и установленный с возможностью вращения в баке, дозатор моющих средств, расположенный под впускным отверстием, водяной канал для подачи воды для стирки из источника воды в, по меньшей мере, один из бака и дозатора моющих средств, и соединительный канал для соединения бака и дозатора моющих средств для передачи воды для стирки, содержащейся в баке, в дозатор моющих средств и передачи моющего средства, содержащегося в дозаторе моющих средств, в бак.

[11] В соответствии с примером, относящимся к цели настоящего раскрытия, впускное отверстие может быть расположено со смещением в направлении вверх от переднего участка кожуха.

[12] В соответствии с примером, относящимся к цели настоящего раскрытия, бак может быть расположен под наклоном к нижней поверхности кожуха таким образом, что высота передней поверхности расположена выше высоты задней поверхности.

[13] В соответствии с примером, относящимся к цели настоящего раскрытия, дозатор моющих средств может включать в себя корпус, имеющий открывающийся участок на своей верхней поверхности, и устройство подачи моющего средства, установленное в корпусе дозатора, для содержания моющего средства.

[14] В соответствии с примером, относящимся к цели настоящего раскрытия, корпус дозатора может быть установлен с возможностью поворота на переднем участке кожуха и поворачивается между положением открытия, в котором открывающийся участок открыт на наружную сторону, и положением вмещения, в котором открывающийся участок размещен в кожухе.

[15] В соответствии с примером, связанным с целью настоящего раскрытия, контейнер дозатора может образовывать цельную нижнюю панель, расположенную ниже входного отверстия на передней панели кожуха.

[16] В соответствии с примером, относящимся к цели настоящего раскрытия, корпус дозатора может образовывать часть нижней панели, расположенной ниже впускного отверстия на передней панели кожуха.

[17] В соответствии с примером, относящимся к цели настоящего раскрытия, корпус дозатора может включать в себя переднюю пластину для открытия или закрытия отверстия для вмещения, в которое вмещают дозатор моющих средств, боковую пластину, проходящую от обоих концов передней пластины в направлении назад, и шарнирный вал, образованный на нижнем конце боковой пластины и соединенный с кожухом таким образом, что верхний конец передней пластины может поворачиваться в направлении вперед или назад.

[18] В соответствии с примером, относящимся к цели настоящего раскрытия, устройство подачи моющего средства может быть установлено с возможностью съема в открытом положении корпуса дозатора.

[19] В соответствии с примером, относящимся к цели настоящего раскрытия, корпус дозатора может сдержать направляющую канавку, образованную с заданной кривизной на боковой пластине, для постоянного поддержания угла открытия передней пластины.

[20] В соответствии с примером, относящимся к цели настоящего раскрытия, устройство подачи моющего средства может включать в себя, по меньшей мере, одно из ручного устройства подачи моющего средства и автоматического устройство подачи.

[21] В соответствии с примером, относящимся к цели настоящего раскрытия, насосный узел может быть расположен в кожухе, и насосный узел может включать в себя, по меньшей мере, один из циркуляционного насоса для циркуляции воды для стирки или воды для стирки, смешанной с моющим средством, в баке, и водоотливного насоса для слива воды для стирки или воды для стирки, смешанной с моющим средством, которая прошла через бак, на наружную сторону кожуха.

[22] В соответствии с примером, относящимся к цели настоящего раскрытия, соединительный канал может включать в себя, по меньшей мере, один из первого канала подачи моющего средства для соединения дозатора моющих средств и нижней поверхности бака для подачи моющего средства из дозатора моющих средств на нижнюю поверхность бака, и второго канала подачи моющего средства для соединения дозатора моющих средств и остальной части бака для подачи моющего средства из дозатора моющих средств в остальную часть бака за исключением нижней поверхности бака.

[23] В соответствии с примером, относящимся к цели настоящего раскрытия, водяной канал может включать в себя, по меньшей мере, один из первого водяного канала для соединения источника воды и бака для подачи воды для стирки из источника воды в бак и второго водяного канала для соединения источника воды и дозатора моющих средств для подачи воды для стирки из источника воды в дозатор моющих средств, причем водяной клапан расположен в, по меньшей мере, одном из первого водяного канала и второго водяного канала.

[24] В соответствии с примером, относящимся к цели настоящего раскрытия, впускное отверстие для моющего средства может быть расположено на нижней поверхности бака для прохождения моющего средства.

[25] В соответствии с примером, относящимся к цели настоящего раскрытия, моющее средство из, по меньшей мере, одного из автоматического устройства подачи моющего средства и ручного устройства подачи моющего средства может подаваться на нижнюю поверхность бака через первый канал подачи моющего средства.

[26] В соответствии с примером, относящимся к цели настоящего раскрытия, моющее средство из, по меньшей мере, одного из автоматического устройства подачи моющего средства и ручного устройства подачи моющего средства может подаваться в остальную часть бака через второй канал подачи моющего средства.

[27] В соответствии с примером, относящимся к цели настоящего раскрытия, первый канал подачи моющего средства может включать в себя устройство для предотвращения обратного потока для блокировки воды для стирки, подаваемой из бака, от прохождения в дозатор моющих средств.

[28] В соответствии с примером, относящимся к цели настоящего раскрытия, первый водяной канал может быть расположен в более высоком положении, чем устройство для предотвращения обратного потока.

[29] В соответствии с примером, относящимся к цели настоящего раскрытия, вода для стирки, подаваемая из источника воды в бак, может подаваться через второй водяной канал для заполнения уровня бака до высоты устройства для предотвращения обратного потока и затем подаваться через первый водяной канал.

[30] В соответствии с примером, относящимся к цели настоящего раскрытия, стиральная машина может дополнительно включать в себя сливной канал для соединения бака, водоотливного насоса и наружной стороны кожуха для слива воды для стирки из бака на наружную сторону кожуха, причем сливной канал, соединяющий бак и водоотливной насос, обычно используется с частью первого канала подачи моющего средства.

[31] В соответствии с примером, относящимся к цели настоящего раскрытия, стиральная машина может дополнительно включать в себя соединительную трубу для соединения циркуляционного насоса и отверстия для подачи воды автоматического устройства подачи моющего средства для передачи воды для стирки, которая прошла через ручное устройство подачи моющего средства, в отверстие для подачи воды автоматического устройства подачи моющего средства.

[32] В соответствии с примером, относящимся к цели настоящего раскрытия, автоматическое устройство подачи моющего средства может включать в себя насосное устройство для селективной выгрузки моющего средства, содержащегося в контейнере, в соответствии с заданным количеством.

[33] В соответствии с примером, относящимся к цели настоящего раскрытия, насосное устройство может подавать моющее средство из автоматического устройства подачи моющего средства в, по меньшей мере, один из первого и второго каналов подачи моющего средства.

[34] В соответствии с примером, относящимся к цели настоящего раскрытия, автоматическое устройство подачи моющего средства может включать в себя отверстие для подачи воды для прохождения воды для стирки, внутренний канал, сообщающийся с отверстием для подачи воды, для прохождения моющего средства, подаваемого насосным устройством для смешивания с водой для стирки, и отверстие для слива воды, сообщающееся с внутренним каналом, для выгрузки воды для стирки, смешанной с моющим средством.

[35] В соответствии с примером, относящимся к цели настоящего раскрытия, автоматическое устройство подачи моющего средства может включать в себя устройство для определения уровня для определения оставшегося количества моющего средства.

[36] В соответствии с примером, относящимся к цели настоящего раскрытия, устройство для определения уровня может включать в себя пару электродов, конец которых открыт во внутреннюю часть контейнера, клемму, соединяющую сторону контейнера, соединенную с электродом и расположенную на нижней поверхности контейнера, и клемму, соединяющую сторону участка для вмещения, расположенную на участке размещения контейнера, для приведения в контакт с клеммой, соединяющей сторону контейнера.

[37] В соответствии с примером, относящимся к цели настоящего раскрытия, ручное устройство подачи моющего средства может включать в себя распределительную пластину, расположенную на верхнем участке корпуса дозатора, для распределения воды для стирки, впускной участок для моющего средства, содержащий область для загрузки, для вмещения моющего средства, и водовыпускное отверстие на его нижней поверхности, расположенное на нижнем участке распределительной пластины, для вмещения воды для стирки, загрузочную воронку, расположенную на нижнем участке участка для загрузки моющего средства для временного содержания воды для стирки, проходящей через водовыпускное отверстие, и выступающий участок, проходящий вниз от загрузочной воронки, для слива воды для стирки или воды для стирки, смешанной с моющим средством.

[38] В соответствии с примером, относящимся к цели настоящего раскрытия, выступающий участок может включать в себя устройство для предотвращения обратного потока, соединенное с первым каналом подачи моющего средства, для предотвращения прохождения воды для стирки, сливаемой из бака, обратно в дозатор моющих средств.

[39] В соответствии с примером, относящимся к цели настоящего раскрытия, водовыпускное отверстие может быть образовано на нижнем заднем участке участка для загрузки моющего средства, и нижняя поверхность участка для загрузки моющего средства может быть наклонена вниз при расположении рядом с водовыпускным отверстием и расположена таким образом, что участок, образованный с водовыпускным отверстием, находится выше его остального участка при повороте дозатора моющих средств в открытое положение.

[40] Для выполнения другой цели настоящего раскрытия стиральная машина в соответствии с настоящим раскрытием может включать в себя кожух, содержащий впускное отверстие, образованное на части передней панели, для загрузки белья, и дверь для открытия или закрытия впускного отверстия, бак, установленный в кожухе, для содержания воды для стирки, барабан, сообщающийся с впускным отверстием и установленный с возможностью вращения в баке, и дозатор моющих средств, расположенный под впускным отверстием, причем дозатор моющих средств включает в себя корпус дозатора, имеющий открывающийся участок на своей верхней поверхности, и, по меньшей мере, одно из автоматического устройства подачи моющего средства и ручного устройства подачи моющего средства, установленное на корпус дозатора, и автоматическое устройство подачи моющего средства включает в себя контейнер, содержащий впускное отверстие и выпускное отверстие, для содержания жидкого моющего средства, участок размещения контейнера, размещения контейнера, и насосное устройство для селективной подачи заданного количества жидкого моющего средства, подаваемого из выпускного отверстия контейнера.

[41] В соответствии с примером, относящимся к другой цели настоящего раскрытия, участок размещения контейнера может включать в себя установочный участок на своем верхнем участке для установки контейнера.

[42] В соответствии с примером, относящимся к другой цели настоящего раскрытия, насосное устройство может быть расположено на участке размещения контейнера.

[43] В соответствии с примером, относящимся к другой цели настоящего раскрытия, участок размещения контейнера может включать в себя отверстие для подачи воды для прохождения воды для стирки и отверстие для слива воды, выполненное с возможностью выхода воды для стирки или воды для стирки, смешанной с моющим средством.

[44] В соответствии с примером, относящимся к другой цели настоящего раскрытия, участок размещения контейнера может включать в себя выступ для размещения выпускного участка для слива жидкого моющего средства насосным устройством, и внутренний канал для соединения отверстия для подачи воды и отверстия для слива воды, и сообщающийся с выступом для прохождения жидкого моющего средства, сливаемого из выпускного участка.

[45] В соответствии с примером, относящимся к другой цели настоящего раскрытия, множество контейнеров может быть расположено, и, по меньшей мере, один контейнер может содержать моющее средство, используемое во время стирки, и другой контейнер может содержать моющее средство, используемое во время предварительной стирки и полоскания.

[46] В соответствии с примером, относящимся к другой цели настоящего раскрытия, контейнер может включать в себя ручку на своем верхнем участке для обеспечения захвата ее рукой пользователя.

[47] В соответствии с примером, относящимся к другой цели настоящего раскрытия, контейнер может быть соединен с возможностью съема с верхним участком участка размещения контейнера.

[48] В соответствии с примером, относящимся к другой цели настоящего раскрытия, участок размещения контейнера может дополнительно включать в себя опорную раму для контейнера для образования области для вставки контейнера.

[49] В соответствии с примером, относящимся к другой цели настоящего раскрытия, автоматическое устройство подачи моющего средства может включать в себя приводной узел для приведения в действие насосного устройства и соединитель для соединения приводного узла и насосного устройства при установке контейнера на установочном участке.

[50] В соответствии с примером, относящимся к другой цели настоящего раскрытия, приводной узел может включать в себя корпус электродвигателя, расположенный на участке размещения контейнера, и приводной электродвигатель, размещенный в корпусе электродвигателя и содержащий приводной вал, выступающий на наружную сторону корпуса электродвигателя, для соединения с насосным устройством с помощью соединителя.

[51] В соответствии с примером, относящимся к другой цели настоящего раскрытия, автоматическое устройство подачи может включать в себя пластину, образующую канал, соединенную с нижней поверхностью контейнера, для закрытия выпускного отверстия, и пластина, образующую канал, может включать в себя впускной участок, расположенный с возможностью обращения к выпускному отверстию, для прохождения жидкого моющего средства, выпускной участок для слива жидкого моющего средства насосным устройством, канал подачи для соединения впускного участка и выпускного участка для передачи жидкого моющего средства, прошедшего в впускной участок, во выпускной участок, и приемную область, образованную на канале подачи, для размещения насосного устройства.

[52] В соответствии с примером, относящимся к другой цели настоящего раскрытия, насосное устройство может содержать шестеренчатый насос для передачи жидкого моющего средства, прошедшего во впускной участок, в выпускной участок, и шестеренчатый насос может включать в себя первую и вторую шестерни, размещенные в приемной области и поддерживаемые с возможностью вращения вращающимися валами, соответственно, и соединенные друг с другом с возможностью зацепления.

[53] В соответствии с примером, относящимся к другой цели настоящего раскрытия, соединитель может включать в себя ведущую шестерню, расположенную на верхнем участке приводного узла, для соединения с приводным валом приводного узла, и ведомую шестерню, расположенную на нижнем участке насосного устройства, для соединения с ведущей шестерней с возможностью зацепления при установке контейнера на установочном участке.

[54] В соответствии с примером, относящимся к другой цели настоящего раскрытия, любой один из вращающихся валов шестеренчатого насоса может выступать через пластину, образующую канал, и ведомая шестерня может быть соединена с концом выступающего вращающегося вала.

[55] В соответствии с примером, относящимся к другой цели настоящего раскрытия, автоматическое устройство подачи моющего средства может дополнительно включать в себя мешалку, установленную с возможностью вращения в контейнере.

[56] В соответствии с примером, относящимся к другой цели настоящего раскрытия, другой из вращающихся валов шестеренчатого насоса может выступать в контейнер через пластину, образующую канал, и мешалка может быть соединена с концом выступающего вращающегося вала.

[57] Для выполнения еще одной цели настоящего раскрытия стиральная машина в соответствии с настоящим раскрытием может включать в себя кожух, содержащий впускное отверстие, образованное на его передним участке, для загрузки белья, и дверь для открытия или закрытия впускного отверстия, бак, установленный в кожухе, для содержания воды для стирки, барабан, сообщающийся с впускным отверстием и установленный с возможностью вращения в баке, и устройство подачи моющего средства для вмещения воды для стирки из источника воды и подачи воды для стирки и воды для стирки, смешанной с моющим средством, в барабан, причем устройство подачи моющего средства включает в себя лоток для моющего средства, содержащий устройство для содержания жидкого моющего средства, имеющее область для содержания для содержания жидкого моющего средства, и выпускное отверстие, и насосное устройство, расположенное в устройстве для содержания жидкого моющего средства, для селективного выпуска жидкого моющего средства, вышедшего из выпускного отверстия в соответствии с заданным количеством, и корпус дозатора, расположенный в кожухе с приемной областью для вставки и удаления лотка для моющего средства, и устройство для распределения воды, расположенное на верхней поверхности корпуса дозатора, для распределения воды для стирки, подаваемой из источника воды во внутреннюю часть лотка для моющего средства.

[58] В соответствии с примером, относящимся к еще одной цели настоящего раскрытия, устройство для содержания жидкого моющего средства может включать в себя приводной узел, расположенный в корпусе дозатора, для приведения в действие насосного устройства, и соединитель для соединения приводного узла и насосного устройства, когда контейнер для моющего средства вставлен и установлен в корпусе дозатора.

[59] В соответствии с примером, относящимся к еще одной цели настоящего раскрытия, приводной узел может включать в себя корпус электродвигателя, расположенный на задней стороне корпуса дозатора, и приводной электродвигатель, размещенный в корпусе электродвигателя и содержащий приводной вал, выступающий на наружную сторону корпуса электродвигателя, для соединения насосного устройства с помощью соединителя.

[60] В соответствии с примером, относящимся к еще одной цели настоящего раскрытия, устройство для содержания жидкого моющего средства может включать в себя пластину, образующую канал, соединенную с задней поверхностью лотка для моющего средства, для закрытия выпускного отверстия, и пластина, образующую канал, может включать в себя впускной участок, расположенный с возможностью обращения к выпускному отверстию, выпускной участок для слива жидкого моющего средства, перемещенного насосным устройством, канал подачи для соединения впускного участка и выпускного участка для передачи жидкого моющего средства, прошедшего во впускной участок, в выпускной участок, и приемную область, образованную на канале подачи, для размещения насосного устройства.

[61] В соответствии с примером, относящимся к еще одной цели настоящего раскрытия, насосное устройство может содержать шестеренчатый насос для передачи жидкого моющего средства, прошедшего во впускной участок, в выпускной участок, и шестеренчатый насос может включать в себя первую и вторую шестерни, размещенные в приемной области и поддерживаемые с возможностью вращения вращающимися валами, соответственно, и соединенные друг с другой с возможностью зацепления.

[62] В соответствии с примером, относящимся к еще одной цели настоящего раскрытия, соединитель может включать в себя ведущую шестерню, расположенную на передней стороне приводного узла, для соединения с приводным валом приводного узла, и ведомую шестерню, расположенную на задней стороне насосного устройства, для соединения с ведущей шестерней с возможностью зацепления при вставке и установке лотка для моющего средства на корпусе дозатора.

[63] В соответствии с примером, относящимся к еще одной цели настоящего раскрытия, любой один из вращающихся валов шестеренчатого насоса может выступать через пластину, образующую канал, и ведомая шестерня может быть соединена с концом выступающего вращающегося вала.

[64] В соответствии с примером, относящимся к еще одной цели настоящего раскрытия, устройство для содержания жидкого моющего средства может включать в себя крышку, содержащую впускное отверстие для добавления жидкого моющего средства, и открывающую и закрывающую пластину, установленную с возможностью поворота на крышке, для открытия или закрытия впускного отверстия.

[65] В соответствии с примером, относящимся к еще одной цели настоящего раскрытия, лоток для моющего средства может включать в себя участок для подачи воды для стирки, отделенный от устройства для содержания жидкого моющего средства, для подачи воды для стирки из устройства для распределения воды, и корпус дозатора может включать в себя водяной канал, расположенный на его заднем нижнем участке и соединенный с баком, для подачи воды для стирки или воды для стирки, смешанной с моющим средством, в бак, и область для соединения участка для подачи воды для стирки, выпускного участка устройства для содержания жидкого моющего средства и водяного канала для обеспечения слияния и смешивания воды для стирки, вышедшей из участка для подачи воды для стирки, и моющего средства, подаваемого из устройства для содержания жидкого моющего средства.

[66] В соответствии с примером, относящимся к еще одной цели настоящего раскрытия, лоток для моющего средства может дополнительно включать в себя устройство для содержания порошкообразного моющего средства, содержащее сифонную трубку для прохождения воды для стирки или воды для стирки, смешанной с моющим средством, и отделенное от устройства для содержания жидкого моющего средства, и канал для слива воды для стирки, соединенный с областью, для прохождения воды для стирки или воды для стирки, смешанной с моющим средством, которая прошла через сифонную трубку в область.

[67] В соответствии с примером, относящимся к еще одной цели настоящего раскрытия, нижняя поверхность устройства для содержания жидкого моющего средства может быть образована с наклоном для опускания к выпускному отверстию.

[68] В соответствии с настоящим раскрытием, имеющим вышеупомянутую конфигурацию, пользователь может сгибать свою спину в меньшей степени, поскольку высота впускного отверстия увеличена, и верхняя сторона бака расположена в более высоком положении, таким образом, легко загружая и выгружая белье.

[69] Кроме того, соответствующее количество моющего средства может автоматически подаваться во внутреннюю часть бака, таким образом, устраняя неудобство, в котором пользователь должен загружать соответствующее количество моющего средства в участок для загрузки моющего средства устройства подачи моющего средства, таким образом, облегчая подачу моющего средства.

ПРЕИМУЩЕСТВА НАСТОЯЩЕГО ИЗОБРЕТЕНИЯ

[70] Следовательно, в соответствии с настоящим раскрытием насосное устройство, расположенное в устройстве для содержания жидкого моющего средства, может селективно приводиться в действие, и, таким образом, соответствующее количество жидкого моющего средства не может определяться пользователем, но может автоматически устанавливаться и подаваться из устройства подачи моющего средства, и пользователь может устанавливать свое необходимое количество при необходимости, таким образом, устраняя неудобство во время подачи моющего средства в известном уровне техники.

[71] Кроме того, сифонная трубка может быть расположена в устройстве для содержания порошкообразного моющего средства, и порошкообразное моющее средство и вода для стирки могут временно содержаться в уплотненной области до тех пор, пока порошкообразное моющее средство полностью не растворится в воде для стирки, и вода для стирки с растворенным порошкообразным моющим средством может подаваться выше высоты сифонной трубки.

[72] Кроме того, канал сифонной трубки и сифонной трубки крышки, через который проходит моющая жидкость, может быть уменьшен, таким образом, предотвращая застревание слипшегося порошкообразного моющего средства в выпускном отверстии в известном уровне техники.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[73] Сопроводительные чертежи, которые включены для обеспечения дальнейшего понимания настоящего изобретения и составляют часть этого описания, изображают варианты осуществления настоящего изобретения и вместе с описанием служат для объяснения принципов настоящего изобретения.

[74] На чертежах

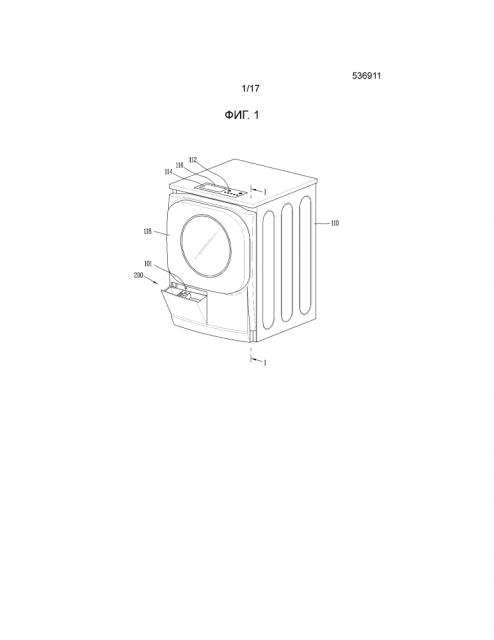

[75] фиг. 1 – перспективный вид стиральной машины в соответствии с вариантом осуществления настоящего раскрытия;

[76] фиг. 2 – вид в разрезе по линии I-I на фиг. 1;

[77] фиг. 3 – перспективный вид сзади ручного устройства подачи моющего средства в соответствии с настоящим раскрытием;

[78] фиг. 4 – перспективный вид с пространственным разделением элементов, иллюстрирующий положение, в котором насосный узел удален на фиг. 3;

[79] фиг. 5 – вид сбоку, иллюстрирующий повернутое рабочее положение дозатора моющих средств на фиг. 3;

[80] фиг. 6 – вид в разрезе стиральной машины в соответствии с другим вариантом осуществления настоящего раскрытия;

[81] фиг. 7 – перспективный вид стиральной машины в соответствии с еще одним вариантом осуществления настоящего раскрытия;

[82] фиг. 8 – вид в разрезе по линии III-III на фиг. 7;

[83] фиг. 9 – перспективный вид сзади, иллюстрирующий положение, в котором ручное устройство подачи моющего средства и автоматическое устройство подачи моющего средства в соответствии с настоящим раскрытием установлены на корпусе дозатора;

[84] фиг. 10 – перспективный вид с пространственным разделением элементов, иллюстрирующий положение, в котором распределительная пластина ручного устройства подачи моющего средства отсоединена от ручного устройства подачи моющего средства на фиг. 9;

[85] фиг. 11 – перспективный вид, иллюстрирующий положение, в котором контейнеры установлены на участке размещения контейнера в автоматическом устройстве подачи моющего средства в соответствии с настоящим раскрытием;

[86] фиг. 12 – перспективный вид снизу контейнера, изображенного на фиг. 11;

[87] фиг. 13 – перспективный вид верхней поверхности пластины, образующей канал, установленной на нижней поверхности контейнера на фиг. 12;

[88] фиг. 14 – перспективный вид с пространственным разделением элементов шестеренчатого насоса и датчика уровня моющего средства, установленного на нижней поверхности контейнера;

[89] фиг. 15 – перспективный вид в частичном разрезе на фиг. 12;

[90] фиг. 16 – перспективный вид внутренней конфигурации участка размещения контейнера, изображенного на фиг. 11;

[91] фиг. 17 – перспективный вид стиральной машины в соответствии с еще одним вариантом осуществления настоящего раскрытия;

[92] фиг. 18 – перспективный вид автоматического устройства подачи моющего средства в соответствии с еще одним вариантом осуществления настоящего раскрытия;

[93] фиг. 19 – перспективный вид внутренней конструкции лотка для моющего средства на фиг. 18;

[94] фиг. 20 – перспективный вид внешнего вида корпуса дозатора на фиг. 19;

[95] фиг. 21 – перспективный вид, иллюстрирующий положение, в котором открывающая и закрывающая пластина открыта на устройстве для содержания жидкого моющего средства на фиг. 19;

[96] фиг. 22 – перспективный вид с пространственным разделением элементов насосного устройства и приводного узла, расположенных в устройстве для содержания жидкого моющего средства на фиг. 20;

[97] фиг. 23 – вид в разрезе, иллюстрирующий траекторию перемещения жидкого моющего средства в устройстве для содержания жидкого моющего средства в соответствии с еще одним вариантом осуществления настоящего раскрытия; и

[98] фиг. 24 – вид в разрезе, иллюстрирующий траекторию перемещения воды для стирки, в которой растворяется порошкообразное моющее средство в устройстве для содержания порошкообразного моющего средства в соответствии с еще одним вариантом осуществления настоящего раскрытия.

ЛУЧШИЙ ВАРИАНТ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

[99] Ниже будет подробно описана конструкция стиральной машины со ссылкой на сопроводительные чертежи. Даже в разных вариантах осуществления в соответствии с настоящим раскрытием одни и те же или подобные ссылочные позиции предназначены для одних и тех же или подобных конфигураций, и их описание будет заменено более ранним описание. Если конкретно не использовано иное, выражения в единственном числе, используемые в настоящем раскрытии, могут включать в себя множественное значение.

[100] Фиг. 1 – перспективный вид стиральной машины в соответствии с вариантом осуществления настоящего раскрытия, и фиг. 2 – вид в разрезе по линии I-I на фиг. 1.

[101] Как показано на фиг. 1 и 2, стиральная машина в соответствии с вариантом осуществления настоящего раскрытия может включать в себя кожух 110, образующий внешний вид стиральной машины. Кожух 110 имеет, по существу, прямоугольную форму. Панель 116 управления, установленная с различными устройствами 112 манипуляции для манипулирования стиральной машиной, и устройство 114 отображения для уведомления пользователя о рабочем состоянии стиральной машины расположены на верхней поверхности кожуха 110. Конфигурация панели 116 управления может не обязательно ограничиваться этим, и устройство 114 отображения может также содержать сенсорный экран для приема команды управления.

[102] Контроллер электрически соединен с панелью 116 управления и элементами стиральной машины соответственно для управления вышеупомянутыми элементами на основании команды управления, введенной через панель 116 управления и введенной в ЗУ программы. Кроме того, контроллер может передавать различную информацию, связанную с работой стиральной машины, на панель 116 управления для отображения ее на устройстве 114 отображения.

[103] Впускное отверстие 111, которое является участком для загрузки белья в барабан 120, образовано на передней верхней стороне кожуха 110. Впускное отверстие 111 сообщается с внутренней частью барабана 120. Пользователь может загружать белье в барабан 120 или выгружать его из барабана 120 через впускное отверстие 111. Дверь 118 соединена с возможностью поворота с шарниром на передней поверхности кожуха 110 для открытия или закрытия впускного отверстия 111.

[104] Дозатор 200 моющих средств расположен под впускным отверстием 111. Впускное отверстие 111 может быть расположено со смещением в направлении вверх от переднего участка кожуха 110. В связи с этим, при увеличении высоты впускного отверстия по сравнению с высотой впускного отверстия существующей стиральной машины, пользователь может меньше сгибать свою спину для загрузки и выгрузки белья, таким образом, облегчая загрузку и выгрузку белья.

[105] Отверстие 101 для вмещения для вмещения дозатора 200 моющих средств может быть образовано под впускным отверстием 111 на передней поверхности кожуха 110 для вмещения дозатора 200 моющих средств.

[106] Составляющий элемент, необходимый для осуществления стирки, может быть расположен в кожухе 110. Как показано на фиг. 2, бак 130 цилиндрической формы для содержания воды для стирки и барабан 120, установленный с возможностью вращения в баке 130, расположены в области размещения, образованн
