Устройство для обработки белья

Устройство для обработки белья

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

[1] Настоящее раскрытие относится к устройству для обработки белья.

Предпосылки изобретения

[2] В основном, устройство для обработки белья является общим термином для устройства, которое стирает белье (например, предметы, подлежащие стирке, или предметы, подлежащие сушке), устройства, которое сушит белье, и устройства, которое может осуществлять как стирку, так и сушку белья.

[3] Известные устройства для обработки белья подразделяются на устройства для обработки белья с фронтальной загрузкой, выполненные таким образом, что белье загружается через загрузочное отверстие, образованное на передней поверхности устройства, и устройства для обработки белья с вертикальной загрузкой, выполненные таким образом, что белье загружается через загрузочное отверстие, образованное на верхней поверхности устройства.

[4] Устройство для обработки белья с вертикальной загрузкой включает в себя бак, имеющий загрузочное отверстие, образованное на верхней поверхности устройства, барабан, расположенный с возможностью вращения в баке, и дверь для открытия и закрытия загрузочного отверстия.

[5] Некоторые известные устройства для обработки белья, имеющие конфигурацию, описанную выше, созданы с минимальным объемом для стирки только очень небольшого количества белья. Такое устройство для обработки белья, имеющее минимальный объем, имеет особенность очень малого расстояния между загрузочным отверстием и верхним концом барабана.

[6] Посторонние примеси, которые образуются в баке при вращении барабана для стирки белья, могут оставаться на двери.

[7] То есть, поскольку поток воды создается в баке, в то время как барабан вращается, существует вероятность того, что мыльные пузырьки, которые образуются при растворении моющего средства, или загрязняющие частицы, удаленные из белья во время стирки, могут оставаться на двери или в барабане после завершения стирки.

[8] Кроме того, в известном устройстве для обработки белья, когда мыльные пузырьки или загрязняющие частицы остаются на внутренней поверхности двери или на периферийной поверхности барабана, несмотря на завершение стирки, пользователь может ошибочно определить, что стирка белья не закончена или может думать, что возникла неисправность в устройстве для обработки белья.

[9] Кроме того, в известном устройстве для обработки белья не нужно минимизировать объем устройства для обработки белья, в результате чего бак является относительно высоким, и вода для стирки не скапливается на верхней поверхности бака. Следовательно, даже когда образуются мыльные пузырьки, не нужно учитывать тот факт, что мыльные пузырьки могут прилипнуть к двери.

[10] Кроме того, мыльные пузырьки или посторонние примеси, образованные во время стирки белья, могут оставаться на двери, в результате чего мыльные пузырьки или посторонние примеси могут прилипнуть к белью после завершения стирки, таким образом, уменьшая эффективность стирки.

[11] Кроме того, в известном устройстве для обработки белья необходимо обеспечить дополнительную часть или дополнительный канал потока для удаления посторонних примесей или мыльных пузырьков с двери.

[12] Кроме того, в известном устройстве для обработки белья, когда давление воды для стирки, проходящей в дополнительном канале потока, сильно увеличено, канал потока может повредиться, в результате чего вода для стирки может вытекать, или вода для стирки может проходить назад.

[13] Кроме того, в известном устройстве для обработки белья нельзя предотвратить образование мыльных пузырьков в барабане.

Раскрытие изобретения

Техническая проблема

[14] Соответственно, настоящее изобретение относится к устройству для обработки белья, которое, по существу, устраняет одну или более проблем, обусловленных ограничениями и недостатками известного уровня техники.

[15] Целью настоящего изобретения является создание устройства для обработки белья, которое может предотвращать прилипание посторонних примесей и мыльных пузырьков к двери, что может произойти при минимизации объема устройства для обработки белья.

[16] Кроме того, другой целью настоящего изобретения является создание устройства для обработки белья, которое может предотвращать нахождение посторонних примесей, образованных в баке во время стирки, на двери, которая используется для открытия и закрытия загрузочного отверстия.

[17] Кроме того, другой целью настоящего изобретения является создание устройства для обработки белья, которое может промывать дверь с использованием центробежной силы, создаваемой водой, содержащейся в баке, в то время как барабан вращается.

[18] Кроме того, другой целью настоящего изобретения является создание устройства для обработки белья, которое может включать в себя впрыскивающее устройство для промывки двери с использованием устройства для подачи воды в бак.

[19] Кроме того, другой целью настоящего изобретения является создание устройства для обработки белья, которое может предотвращать прилипание мыльных пузырьков или посторонних примесей снова к белью при завершении стирки.

[20] Кроме того, другой целью настоящего изобретения является создание устройства для обработки белья, которое может удалять мыльные пузырьки или посторонние примеси с двери при завершении стирки, таким образом, обеспечивая то, что пользователь не сомневается в способности устройства для обработки белья.

[21] Кроме того, другой целью настоящего изобретения является создание устройства для обработки белья, которое может включать в себя дополнительный канал потока для удаления мыльных пузырьков или посторонних примесей с двери.

[22] Кроме того, другой целью настоящего изобретения является создание устройства для обработки белья, которое может селективно сливать воду из устройства для удаления мыльных пузырьков или посторонних примесей при чрезмерном увеличении давления в устройстве для удаления мыльных пузырьков или посторонних примесей, таким образом, предотвращая утечку воды или обратный поток воды для стирки.

[23] Кроме того, еще одной целью настоящего изобретения является создание устройства для обработки белья, которое может предотвращать образование мыльных пузырьков в барабане.

[24]

Решение проблемы

[25] Дополнительные преимущества, цели и признаки будут изложены частично в нижеследующем описании и частично станут понятными для специалистов в данной области техники после изучения нижеследующего, или могут быть изучены на практике. Цели и другие преимущества могут быть реализованы и достигнуты с помощью конструкции, конкретно указанной в описании и его формуле изобретения, а также на прилагаемых чертежах.

[26] Для достижения этих целей и других преимуществ и в соответствии с целью настоящего изобретения, как воплощено и широко описано в данном документе, в соответствии с аспектом настоящего изобретения устройство для обработки белья включает в себя корпус бака для содержания воды, крышку бака для образования верхней поверхности корпуса бака, загрузочное отверстие, образованное в крышке бака, подающее отверстие, образованное в крышке бака, для подачи воды в корпус бака, барабан, расположенный с возможностью вращения в корпусе бака, для содержания белья, причем барабан имеет отверстие, сообщающееся с загрузочным отверстием, дверь для открытия и закрытия загрузочного отверстия, и впрыскивающее устройство для впрыска воды, подаваемой в подающее отверстие, на дверь или в барабан.

[27] Впрыскивающее устройство может включать в себя камеру для направления воды, подаваемой через подающее отверстие, в загрузочное отверстие и выпускную часть камеры для выпуска воды, поданной в камеру, на дверь.

[28] Камера может включать в себя впускную камеру, расположенную под подающим отверстием, и соединительную камеру для направления воды, поданной во впускную камеру, в выпускную часть камеры.

[29] Площадь поперечного сечения соединительной камеры может быть меньше площади поперечного сечения впускной камеры.

[30] Площадь поперечного сечения выпускной части камеры может быть меньше площади поперечного сечения соединительной камеры.

[31] Дверь может быть расположена над загрузочным отверстием, и соединительная камера может быть наклонена так, что вода, выпущенная из выпускной части камеры, подается на дверь.

[32] Дверь может включать в себя раму, соединенную с возможностью поворота с крышкой бака, и окно, расположенное в раме, причем окно выполнено из прозрачного материала, и соединительная камера может быть наклонена так, что вода, выпущенная из выпускной части камеры, подается на окно.

[33] Камера может дополнительно включать в себя выпускную часть впускной камеры, образованную во впускной камере, для впрыска воды в барабан.

[34] Барабан может включать в себя цилиндрический корпус с отверстием, образованным на его верхней поверхности, и выпускная часть впускной камеры может впрыскивать воду на, по меньшей мере, или нижнюю поверхность или периферийную поверхность корпуса барабана.

[35] Камера может дополнительно включать в себя выпускную часть соединительной камеры, образованную в соединительной камере, для впрыска воды в барабан.

[36] Барабан может включать в себя цилиндрический корпус с отверстием, образованным на его верхней поверхности, и выпускная часть соединительной камеры может включать в себя множество выпускных частей соединительной камеры, причем, по меньшей мере, одна из выпускных частей соединительной камеры впрыскивает воду на периферийную поверхность корпуса барабана.

[37] Камера может дополнительно включать в себя часть для понижения давления, расположенное в, по меньшей мере, или впускной камере или соединительной камере, для выпуска воды из камеры в барабан, когда давление в камере равно заданному опорному давлению или выше заданного опорного давления.

[38] Устройство для обработки белья может дополнительно включать в себя вращающийся вал для вращения барабана и одно или более устройств для промывки для впрыска, по меньшей мере, некоторого количества воды, прошедшей к крышке бака, на дверь с использованием центробежной силы, генерируемой при вращении барабана.

[39] Вращающийся вал может проходить от нижней поверхности корпуса бака к загрузочному отверстию.

[40] Устройство для промывки может включать в себя направляющую, проходящую от кромки крышки бака к загрузочному отверстию.

[41] Устройство для промывки может дополнительно включать в себя выпускную часть для выпуска воды, подаваемой через направляющую в направлении, в котором расположена дверь.

[42] Устройство для промывки может включать в себя множество устройств для промывки, причем, по меньшей мере, два из устройств для промывки выполнены с возможностью обращения друг к другу.

[43] Направляющая может включать в себя первую направляющую для направления воды, прошедшей к крышке бака, в выпускную часть при вращении барабана в направлении по часовой стрелке и вторую направляющую для направления воды, прошедшей к крышке бака, в выпускную часть при вращении барабана в направлении против часовой стрелки.

[44] Устройство для промывки может дополнительно включать в себя перегородку, выступающую от крышки бака к верхней поверхности барабана, и выпускная часть может включать в себя первую выпускную часть, образованную в перегородке, для выпуска воды, подаваемой через первую направляющую, и вторую выпускную часть, образованную в перегородке, для выпуска воды, подаваемой через вторую направляющую.

[45] Первая выпускная часть и вторая выпускная часть могут быть наклонены таким образом, что траектория воды, выпускаемой из первой выпускной части, и траектория воды, выпускаемой из второй выпускной части, пересекаются друг с другом.

[46] Каждая из первой выпускной части и второй выпускной части наклонена таким образом, что траектория воды, выпускаемой из первой выпускной части, и траектория воды, выпускаемой из второй выпускной части, пересекаются друг с другом.

[47] Устройство для обработки белья может дополнительно включать в себя кожух и выдвижной ящик, выполненный с возможностью выдвижения из кожуха для поддержания корпуса бака.

[48] Устройство для обработки белья может дополнительно включать в себя вращающийся вал для вращения барабана, причем вращающийся вал расположен перпендикулярно к нижней поверхности корпуса бака, причем дверь может включать в себя раму, соединенную с возможностью поворота с крышкой бака, окно, расположенное в раме, так что внутренняя часть корпуса бака видна с наружной стороны корпуса бака, и направляющую для промывки для направления, по меньшей мере, некоторого количества воды, прошедшей к кромке рамы, на окно с использованием центробежной силы, генерируемой при вращении барабана.

[49] Направляющая для промывки может включать в себя первую направляющую для промывки для направления воды на окно при вращении барабана в направлении по часовой стрелке и вторую направляющую для промывки для направления воды на окно при вращении барабана в направлении против часовой стрелки.

[50] Загрузочное отверстие может иметь конец, вогнуто согнутый к барабану, и верхняя часть впускной камеры может быть согнута для соответствия форме загрузочного отверстия, так что верхняя часть впускной камеры вмещает конец загрузочного отверстия при контакте с концом загрузочного отверстия.

[51] Выпускная часть впускной камеры может быть расположена на кромке нижней части впускной камеры и на среднем участке нижней части впускной камеры.

[52] Часть для понижения давления может включать в себя сквозное отверстие камеры, образованное или во впускной камере или соединительной камере, и упругий элемент, расположенный в сквозном отверстии камеры, для открытия сквозного отверстия камеры, когда давление, приложенное к сквозному отверстию камеры, равно опорному давлению или больше опорного давления.

[53] Упругий элемент может иметь один конец, соединенный с впускной камерой, и другой конец, отделенный от соединительной камеры.

[54] В еще одном аспекте настоящего изобретения устройство для обработки белья включает в себя корпус бака для содержания воды, крышку бака для образования верхней поверхности корпуса бака, загрузочное отверстие, образованное в крышке бака, подающее отверстие, образованное в крышке бака, для подачи воды в корпус бака, барабан, расположенный с возможностью вращения в корпусе бака, для содержания белья, причем барабан имеет отверстие, сообщающееся с загрузочным отверстием, дверь для открытия и закрытия загрузочного отверстия, вращающийся вал для вращения барабана, причем вращающийся вал расположен перпендикулярно к нижней поверхности корпуса бака, и устройство для промывки для впрыска, по меньшей мере, некоторого количества воды, прошедшей к крышке бака, на дверь с использованием центробежной силы, генерируемой при вращении барабана.

[55] В другом аспекте настоящего изобретения устройство для обработки белья включает в себя корпус бака для содержания воды, крышку бака для образования верхней поверхности корпуса бака, загрузочное отверстие, образованное в крышке бака, подающее отверстие, образованное в крышке бака, для подачи воды в корпус бака, барабан, расположенный с возможностью вращения в корпусе бака, для содержания белья, причем барабан имеет отверстие, сообщающееся с загрузочным отверстием, дверь для открытия и закрытия загрузочного отверстия, и вращающийся вал для вращения барабана, причем вращающийся вал расположен перпендикулярно к нижней поверхности корпуса бака, причем дверь включает в себя раму, соединенную с возможностью поворота с крышкой бака, окно, расположенное в раме, так что внутренняя часть корпуса бака видна с наружной стороны корпуса бака, и направляющую для промывки для направления, по меньшей мере, некоторого количества воды, прошедшей к кромке рамы, на окно с использованием центробежной силы, генерируемой при вращении барабана.

[56] В еще одном аспекте настоящего изобретения устройство для обработки белья включает в себя корпус бака для содержания воды, крышку бака для образования верхней поверхности корпуса бака, загрузочное отверстие, образованное в крышке бака, барабан, расположенный с возможностью вращения в корпусе бака, для содержания белья, причем барабан имеет отверстие, сообщающееся с загрузочным отверстием, дверь для открытия и закрытия загрузочного отверстия, вращающийся вал для вращения барабана и одно или более устройств для промывки для впрыска, по меньшей мере, некоторого количества воды, прошедшей к крышке бака, на дверь с использованием центробежной силы, генерируемой при вращении барабана.

[57] Вращающийся вал может проходить от нижней поверхности корпуса бака к загрузочному отверстию.

[58] Устройство для промывки может включать в себя направляющую, проходящую от кромки крышки бака к загрузочному отверстию.

[59] Устройство для промывки может дополнительно включать в себя выпускную часть для выпуска воды, подаваемой через направляющую, в направлении, в котором расположена дверь.

[60] Устройство для промывки может включать в себя множество устройств для промывки, причем, по меньшей мере, два из устройств для промывки выполнены с возможностью обращения друг к другу.

[61] Направляющая может включать в себя первую направляющую для направления воды, прошедшей к крышке бака, в выпускную часть при вращении барабана в направлении по часовой стрелке и вторую направляющую для направления воды, прошедшей к крышке бака, в выпускную часть при вращении барабана в направлении против часовой стрелки.

[62] Устройство для промывки может дополнительно включать в себя перегородку, выступающую от крышки бака к верхней поверхности барабана, и выпускная часть может включать в себя первую выпускную часть, образованную в перегородке, для выпуска воды, подаваемой через первую направляющую, и вторую выпускную часть, образованную в перегородке, для выпуска воды, подаваемой через вторую направляющую.

[63] Первая выпускная часть и вторая выпускная часть могут быть наклонены таким образом, что траектория воды, выпускаемой из первой выпускной части, и траектория воды, выпускаемой из второй выпускной части, пересекаются друг с другом.

[64] Каждая из первой выпускной части и второй выпускной части наклонена таким образом, что траектория воды, выпускаемой из первой выпускной части, и траектория воды, выпускаемой из второй выпускной части, пересекаются друг с другом.

[65] Устройство для обработки белья может дополнительно включать в себя кожух и выдвижной ящик, выполненный с возможностью выдвижения из кожуха, для поддержания корпуса бака.

[66] Дверь может включать в себя раму, соединенную с возможностью поворота с крышкой бака, окно, расположенное в раме, так что внутренняя часть корпуса бака видна с наружной стороны корпуса бака, и направляющую для промывки для направления, по меньшей мере, некоторого количества воды, прошедшей к кромке рамы, на окно с использованием центробежной силы, создаваемой при вращении барабана.

[67] Следует понимать, что как вышеприведенное общее описание, так и нижеследующее подробное описание настоящего изобретения являются примерными и пояснительными и предназначены для обеспечения дальнейшего объяснения настоящего изобретения, как заявлено.

Положительные результаты настоящего изобретения

[68] Кроме того, результатом настоящего изобретения является создание устройства для обработки белья, которое может промывать дверь с использованием центробежной силы, создаваемой водой, содержащейся в баке, при вращении барабана.

[69] Кроме того, результатом настоящего изобретения является создание устройства для обработки белья, которое может включать в себя впрыскивающее устройство для промывки двери с использованием устройства для подачи воды в бак.

[70] Кроме того, результатом настоящего изобретения является создание устройства для обработки белья, которое может удалять мыльные пузырьки или посторонние примеси с двери при завершении стирки, таким образом, обеспечивая то, что пользователь не подвергает сомнению способность устройства для обработки белья.

[71] Кроме того, результатом настоящего изобретения является создание устройства для обработки белья, которое может предотвращать прилипание мыльных пузырьков или посторонних примесей обратно к белью, когда мыльные пузырьки или посторонние примеси были удалены с двери, т.е., при завершении стирки, таким образом, предотвращая уменьшение эффективности стирки.

[72] Кроме того, результатом настоящего изобретения является создание устройства для обработки белья, которое может предотвращать прилипание мыльных пузырьков или посторонних примесей обратно к белью при завершении стирки.

[73] Кроме того, результатом настоящего изобретения является создание устройства для обработки белья, которое может удалять мыльные пузырьки или посторонние примеси с двери при завершении стирки, таким образом, обеспечивая то, что пользователь не подвергает сомнению способность устройства для обработки белья.

[74] Кроме того, результатом настоящего изобретения является создание устройства для обработки белья, которое может включать в себя дополнительный канал потока для удаления мыльных пузырьков или посторонних примесей с двери.

[75] Кроме того, результатом настоящего изобретения является создание устройства для обработки белья, которое может селективно сливать воду из устройства для удаления мыльных пузырьков или посторонних примесей при чрезмерном увеличении давления в устройстве для удаления мыльных пузырьков или посторонних примесей, таким образом, предотвращая утечку воды или обратный поток воды для стирки.

[76] Кроме того, результатом настоящего изобретения является создание устройства для обработки белья, которое может предотвращать образование мыльных пузырьков в барабане.

Краткое описание чертежей

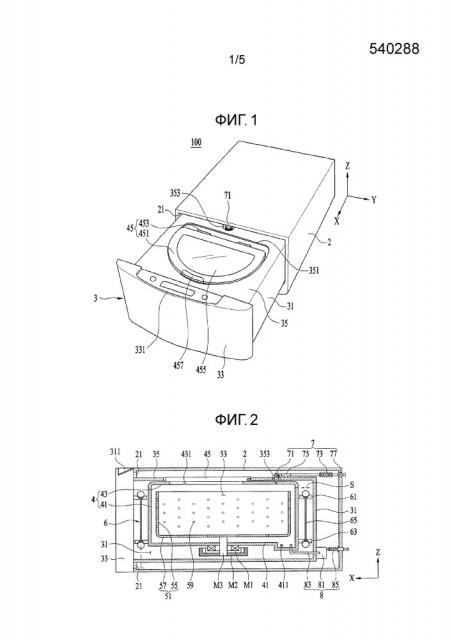

[77] Фиг.1 и 2 - виды примера устройства для обработки белья;

[78] фиг.3 - вид примера соединения между выдвижным ящиком, баком и барабаном;

[79] фиг.4 - вид примера впрыскивающего устройства;

[80] фиг.5 - вид примера направляющей для промывки; и

[81] фиг.6 и 7 - виды второго примера впрыскивающего устройства.

Предпочтительный вариант осуществления изобретения

[82] Как показано на фиг.1 и 2, устройство 100 для обработки белья может включать в себя кожух 2, выдвижной ящик 3, выполненный с возможностью выдвижения из кожуха 2, бак 4, расположенный в выдвижном ящике 3, для содержания воды, и барабан 5, расположенный с возможностью вращения в баке 4, для содержания белья.

[83] Кожух 2 может служить для образования внешнего вида устройства 100 для обработки белья и может также просто служить в качестве области, в которой размещен выдвижной ящик 3. Кожух 2 может содержать на передней поверхности устройства для обработки белья отверстие 21 для вставки выдвижного ящика 3.

[84] Выдвижной ящик 3 включает в себя корпус 31, выполненный с возможностью вставки в кожух 2 через отверстие 21, панель 33, закрепленную на передней поверхностью корпуса 31 выдвижного ящика, для открытия и закрытия отверстия 21, и крышку 35 для образования верхней поверхности корпуса 31 выдвижного ящика.

[85] Поскольку панель 33 выдвижного ящика закреплена на передней поверхности корпуса 33 выдвижного ящика, панель 33 выдвижного ящика может служить в качестве ручки для выдвижения корпуса 31 выдвижного ящика из кожуха 2.

[86] Панель 33 выдвижного ящика может содержать панель 331 управления, которая используется для ввода команды управления, связанной с работой устройства 100 для обработки белья, и уведомления пользователя сообщением, связанным с работой устройства 100 для обработки белья.

[87] Корпус 31 выдвижного ящика может иметь любую форму, позволяющую ему вставляться в кожух 2 через отверстие 21, и может образовывать область, в которой размещен бак 4. На фиг.1 изображен полый корпус 31 выдвижного ящика, имеющий шестигранную форму в качестве примера.

[88] Крышка 35 выдвижного ящика имеет первое сквозное отверстие 351 и второе сквозное отверстие 353 для сообщения внутренней части корпуса 31 выдвижного ящика с наружной стороной. Первое сквозное отверстие 351 может быть образовано для загрузки и выгрузки белья, и второе сквозное отверстие 353 может быть выполнено с возможностью подачи воды, необходимой для стирки белья.

[89] Как показано на фиг.2, бак 4 включает в себя корпус 41, расположенный в корпусе 31 выдвижного ящика, для содержания воды, и крышку 43 для образования верхней поверхности корпуса 41 бака. Корпус 41 бака может иметь форму цилиндра, имеющего открытую верхнюю поверхность. Нагреватель 411 для нагрева воды может быть расположен в корпусе 41 бака.

[90] Крышка 43 бака может иметь загрузочное отверстие 431 для сообщения внутренней части корпуса 41 бака с наружной стороной корпуса 41 бака и подающее отверстие 433 для подачи воды в корпус 41 бака.

[91] Загрузочное отверстие 431 может быть расположено под первым сквозным отверстием 351, образованным в крышке 35 выдвижного ящика, и подающее отверстие 433 может быть выполнено с возможностью сообщения со вторым сквозным отверстием 353, образованным в крышке 35 выдвижного ящика.

[92] Загрузочное отверстие 431 служит для обеспечения загрузки белья в корпус 41 бака или служит для обеспечения выгрузки белья из корпуса 41 бака на наружную сторону корпуса 41 бака. Загрузочное отверстие 431 открывается и закрывается дверью 45.

[93] Как показано на фиг.3, дверь 45 может включать в себя раму 451, соединенную с возможностью поворота с крышкой 43 бака с помощью шарнира 453, окно 455, расположенное в раме 451, и ручку 457 для соединения с возможностью отделения рамы 451 с крышкой 43 бака. Окно 455 может быть выполнено из прозрачного материала для обеспечения обзора пользователем внутренней части корпуса 41 бака при выдвижении выдвижного ящика 3 из кожуха 2.

[94] При этом, для предотвращения выпуска воды из корпуса 41 бака на наружную сторону корпуса 41 бака через загрузочное отверстие 431, одно из рамы 451 и крышки 43 бака может содержать уплотняющий узел 49 для герметичного уплотнения зазора между рамой 451 и загрузочным отверстием 431, когда дверь 45 закрывает загрузочное отверстие 431.

[95] Бак 4, имеющий конфигурацию, описанную выше, соединен с корпусом 31 выдвижного ящика с помощью опорного узла 6 бака. Опорный узел 6 бака может включать в себя первый опорный элемент 61, расположенный на корпусе 31 выдвижного ящика, второй опорный элемент 63, расположенный на корпусе 41 бака, и соединитель 65 для соединения первого опорного элемента 61 и второго опорного элемента 63 друг с другом.

[96] Соединитель 65 может включать в себя первый соединительный элемент 651, выполненный с возможностью установки на первом опорном элементе 61, второй соединительный элемент 653 для поддержания второго опорного элемента 63 и стержень 655 для соединения первого соединительного элемента 651 и второго соединительного элемента 653 друг с другом.

[97] Первый соединительный элемент 651 может быть выполнен с возможностью перемещения на первом опорном элементе 61 при расположении на первом опорном элементе 61. Второй соединительный элемент 653 может быть выполнен с возможностью поддержания второго опорного элемента 63 и перемещения на втором опорном элементе 63.

[98] Как показано на фиг.2, стержень 655 может образовывать прямой угол относительно нижней поверхности кожуха 2 (т.е., может быть расположен параллельно направлению Z высоты кожуха 2 или расположен перпендикулярно к нижней поверхности выдвижного ящика 3).

[99] По меньшей мере, три опорных узла 6 бака может быть установлено для соединения корпуса 41 бака с корпусом 31 выдвижного ящика, и стержни 655 образуют прямой угол относительно нижней поверхности кожуха 2. Расстояние между крышкой 43 бака и крышкой 35 выдвижного ящика может быть увеличено по сравнению со случаем, когда стержни 655 наклонены под заданным углом относительно оси Z.

[100] Опорные узлы 6 бака могут уменьшать вероятность столкновения крышки 43 бака с крышкой 35 выдвижного ящика, когда корпус 41 бака вибрирует в корпусе 31 выдвижного ящика.

[101] Когда стержни 655 выполнены с возможностью образования прямого угла относительно нижней поверхности выдвижного ящика 3, по меньшей мере, один из первых опорных элементов 61 и вторых опорных элементов 63 может быть соединен с возможностью отделения с корпусом 31 выдвижного ящика.

[102] Когда обеспечены, по меньшей мере, три опорных узла 6 бака, и как первый опорный элемент 61, так и второй опорный элемент 63 являются неотделимыми от корпуса 31 выдвижного ящика, рабочий, который пытается закрепить корпус 41 бака на корпусе 31 выдвижного ящика, сначала должен вставить корпус 41 бака в корпус 31 выдвижного ящика для предотвращения столкновения первого опорного элемента 61 со вторым опорным элементом 63 и после этого должен повернуть корпус 41 бака таким образом, чтобы второй опорный элемент 63 и первый опорный элемент 61 были расположены на вертикальной оси для соединения первого соединительного элемента 651 с первым опорным элементом 61.

[103] Хотя признак, согласно которому стержень 655 опорного узла 6 бака выполнен с возможностью образования прямого угла относительно нижней поверхности выдвижного ящика 3, служит для минимизации расстояния между наружной периферийной поверхностью корпуса 41 бака и внутренней периферийной поверхностью корпуса 31 выдвижного ящика, чтобы минимизировать объем устройства 100 для обработки белья, прочность узла первого соединительного элемента 651 и первого опорного элемента 61 может быть уменьшена, в то время как осуществляется процесс, описанный выше. Эта проблема может быть решена посредством выполнения первого опорного элемента 61, отделяемого от корпуса 31 выдвижного ящика.

[104] Барабан 5, который расположен в баке 4, может включать в себя цилиндрический корпус 51, имеющий отверстие 53, образованное на его верхней поверхности. Отверстие 53 расположено под загрузочным отверстием 431, и белье, подаваемое через загрузочное отверстие 431, может подаваться в корпус 51 барабана через отверстие 53.

[105] Множество сквозных отверстий 59 барабана может быть образовано на нижней поверхности 57 и периферийной поверхности 55 корпуса 51 барабана для сообщения внутренней части корпуса 51 барабана и корпуса 41 бака.

[106] Корпус 51 барабана может вращаться в корпусе 41 бака с помощью приводного узла. Приводной узел может включать в себя статор M1, расположенный на наружной стороне корпуса 41 бака и закрепленный на нижней поверхности корпуса 41 бака, ротор M2, выполненный с возможностью вращения под действием вращающегося магнитного поля, создаваемого статором M1, и вращающийся вал M3, проходящий через нижнюю поверхность корпуса 41 бака, для соединения нижней поверхности 57 барабана 5 и ротора M3 друг с другом. В этом случае вращающийся вал M3 может быть выполнен с возможностью образования прямого угла относительно нижней поверхности корпуса 41 бака.

[107] Устройство 100 для обработки белья может подавать воду в бак 4 с помощью устройства 7 подачи воды и может выпускать воду, содержащуюся в баке 4, на наружную сторону кожуха 2 с помощью сливного устройства 8.

[108] Как показано на фиг.2, устройство 7 подачи воды может включать в себя первую трубу 71 для подачи воды, соединенную с подающим отверстием 433, образованным в крышке 43 бака, вторую трубу 73 для подачи воды, соединенную с источником подачи воды, который расположен на наружной стороне кожуха 2, и соединительную трубу 75, закрепленную на крышке 43 бака, для соединения первой трубы 71 для подачи воды и второй трубы 73 для подачи воды друг с другом.

[109] Первая труба 71 для подачи воды может соединять подающее отверстие 433 и соединительную трубу 75 друг с другом через второе сквозное отверстие 353, образованное в крышке 35 выдвижного ящика. Первая труба 71 для подачи воды может быть гофрированной трубой для предотвращения отделения первой трубы 71 для подачи воды от соединительной трубы 75 при вибрации бака 4 (см. фиг.3).

[110] Кроме того, вторая труба 73 для подачи воды также может быть гофрированной трубой для предотвращения отделения второй трубы 73 для подачи воды от соединительной трубы 75 при выдвижении выдвижного ящика 3 из кожуха 2. Вторая труба 73 для подачи воды может открываться и закрываться водоподающим клапаном 77, который управляется контроллером.

[111] В некоторых примерах устройство 7 подачи воды может включать в себя одну трубу для подачи воды для соединения источника подачи воды, который расположен на наружной стороне кожуха 2, с подающим отверстием 433, образованным в крышке 43 бака. В этом примере труба для подачи воды может быть гофрированной трубой.

[112] Сливное устройство 8 может включать в себя водоотливной насос 81, закрепленный на корпусе 31 выдвижного ящика, первую сливную трубу 83 для направления воды из корпуса 41 бака в водоотливной насос 81 и вторую сливную трубу 85 для направления воды, выпускаемой из водоотливного насоса 81, на наружную сторону кожуха 2. Вторая сливная труба 85 может быть гофрированной трубой.

[113] В устройстве 100 для обработки белья после загрузки белья в барабан 5 и подачи воды и моющего средства в бак 4 барабан 5 вращается с помощью приводного узла для стирки белья.

[114] Поскольку поток воды образуется в баке 4 при вращении барабана 5, существует вероятность того, что мыльные пузырьки, которые образуются при растворении моющего средства, или загрязняющие частицы, удаленные из белья во время стирки, могут остаться на двери 45 после завершения стирки.

[115] Когда мыльные пузырьки или загрязняющие частицы остаются на внутренней поверхности двери 45, несмотря на завершение стирки, пользователь может ошибочно определить, что стирка белья не завершена или может думать, что возникла неисправность в устройстве для обработки белья.

[116] Устройство 100 для обработки белья может дополнительно включать в себя, по меньшей мере, одно из устройства 91 для промывки и впрыскивающего устройства 93 для удаления посторонних примесей (мыльных пузырьков, загрязняющих частиц или им подобного), оставшихся на двери 45.

[117] Как показано на фиг.4, устройство 91 для промывки служит для промывки двери 45 с использованием центробежной силы, создаваемой при вращении барабана 5.

[118] В барабане 5, поскольку вращающийся вал M3, который образует центр вращения, образует прямой угол относительно нижней поверхности корпуса 41 бака, вода из бака 41 проходит вверх по периферийной поверхности корпуса 41 бака под действием центробежной силы при вращении барабана 5 и после этого проходит в загрузочное отверстие 431 по крышке 43 бака. Устройство 91 для промывки может служить для выпуска воды, прошедшей к крышке 43 бака под действием центробежной силы, в направлении, в котором расположена дверь 45, таким образом, промывая дверь 45.

[119] Устройство 91 для промывки может включать в себя направляющую 915, проходящую от кромки крышки 43 бака к загрузочному отверстию 431, перегородку 911, выступающую от крышки 43 бака к верхней поверхности барабана 5, и выпускную часть 913, образованную в перегородке 911, для выпуска воды, подаваемой через направляющую 915, в направлении, в котором расположена дверь 45.

[120] Перегородка 911 может быть выполнена с возможностью окружения всего загрузочного отверстия 431, как показано на фиг.(В). В некоторых примерах множество перегородок может быть расположено на расстоянии друг от друга по кромке загрузочного отверстия.

[121] Как показано на фиг.4(В), перегородка 911 может выступать от кромки загрузочного отверстия 431 к барабану 5.

[122] Когда дверь 45 соединена с возможностью поворота с верхней поверхностью крышки 43 бака таким образом, что внутренняя поверхность двери 45 (т.е., поверхность двери 45, которая находится в контакте с водой) расположена выше выпускной части 913, выпускная часть 913 может быть наклонена под заданным углом для обеспечения выпуска воды к двери 45.

[123] Кроме того, когда дверь 45 включает в себя окно 455, выполненное из прозрачного материала, выпускная часть 913 может быть наклонена для обеспечения выпуска воды на окно 455.

[124] Направляющая 915 может включать в себя первую направляющую 915a и вторую направляющую 915b. Первая направляющая 915a направляет воду, прошедшую к кромке крышки 43 бака, в выпус
