Реферат

Область техники, к которой относится изобретение

[1] Настоящее изобретение относится к устройству для обработки белья.

Предпосылки изобретения

[2] В основном, устройство для обработки белья является общим термином для устройства, которое стирает белье (например, предметы, подлежащие стирке, или предметы, подлежащие сушке), устройства, которое сушит белье, и устройства, которое может осуществлять как стирку, так и сушку белья.

[3] Известные устройства для обработки белья подразделяются на устройства для обработки белья с фронтальной загрузкой, выполненные таким образом, что белье загружается через загрузочное отверстие, образованное на передней поверхности устройства, и устройства для обработки белья с вертикальной загрузкой, выполненные таким образом, что белье загружается через загрузочное отверстие, образованное на верхней поверхности устройства.

[4] Устройство для обработки белья с вертикальной загрузкой может включать в себя кожух, бак, расположенный в кожухе и имеющий загрузочное отверстие на своей верхней поверхности, барабан, расположенный с возможностью вращения в баке, и дверь для открытия и закрытия загрузочного отверстия.

Раскрытие изобретения

Техническая проблема

[5] Одной целью объекта изобретения, описанного в данной заявке, является создание устройства для обработки белья, которое может эффективно управлять вибрацией бака, в котором размещено белье.

[6] Кроме того, другой целью объекта изобретения, описанного в данной заявке, является создание устройства для обработки белья, которое может предотвращать нахождение загрязняющих частиц, образуемых в баке во время стирки, на двери, которая используется для открытия и закрытия загрузочного отверстия.

[7] Кроме того, другой целью объекта изобретения, описанного в данной заявке, является создание устройства для обработки белья, которое может обеспечивать легкую работу закрепления бака на кожухе, несмотря на его минимальный объем.

[8] Кроме того, другой целью объекта изобретения, описанного в данной заявке, является создание устройства для обработки белья, которое может минимизировать область между баком и кожухом.

[9] Кроме того, другой целью объекта изобретения, описанного в данной заявке, является создание устройства для обработки белья, которое может предотвращать столкновение между верхним участком бака и верхним участком кожуха при вибрации бака.

[10] Кроме того, еще одной целью объекта изобретения, описанного в данной заявке, является создание устройства для обработки белья, которое может полностью предотвращать передачу вибрацию бака кожуху за счет опорного узла бака, который перемещается относительно бака.

Решение проблемы

[11] Дополнительные преимущества, цели и признаки будут изложены частично в нижеследующем описании и частично станут понятными для специалистов в данной области техники после изучения нижеследующего, или могут быть изучены на практике. Цели и другие преимущества могут быть реализованы и достигнуты с помощью конструкции, конкретно указанной в описании и его формуле изобретения, а также на прилагаемых чертежах.

[12] Для достижения этих целей и других преимуществ и в соответствии с целью настоящего изобретения, как воплощено и широко описано в данном документе, в соответствии с аспектом настоящего изобретения устройство для обработки белья включает в себя ящик, бак, расположенный в ящике, для образования области для содержания воды, барабан, расположенный с возможностью вращения в баке, для вмещения белья и три или более опорных узла бака для соединения бака с ящиком, причем каждый из опорных узлов бака включает в себя первый опорный элемент, расположенный на ящике, второй опорный элемент, расположенный на баке, и соединитель, выполненный с возможностью соединения первого опорного элемента и второго опорного элемента друг с другом, и, причем, по меньшей мере, один из множества первых опорных элементов соединен с возможностью отделения с ящиком.

[13] Соединитель может соединять первый опорный элемент и второй опорный элемент друг с другом для расположения параллельно боковой поверхности бака.

[14] Ящик может иметь шестигранную форму, и первые опорные элементы могут включать в себя два первых держателя, расположенных на одной поверхности ящика для соединения с возможностью отделения с ящиком и два вторых держателя, расположенных на поверхности ящика, обращенной к поверхности, на которой расположены первые держатели.

[15] Два первых держателя и два вторых держателя могут быть расположены в соответствующих углах ящика.

[16] Устройства для обработки белья может дополнительно включать в себя два отделяемых соединительных элемента корпуса, расположенных на ящике, так что два первых держателя соединены с возможностью отделения с двумя отделяемыми соединительными элементами корпуса.

[17] Первые держатели могут быть выполнены из самосмазывающегося материала.

[18] Соединитель может включать в себя первый соединительный элемент, выполненный с возможностью установки на первом опорном элементе, второй соединительный элемент для поддержания второго опорного элемента и стержень для соединения первого соединительного элемента и второго соединительного элемента друг с другом, причем стержень образует прямой угол относительно нижней поверхности ящика.

[19] Первый соединительный элемент и второй соединительный элемент могут быть выполнены из самосмазывающегося материала.

[20] Первые опорные элементы могут включать в себя первый держатель, расположенный на соединителе, для соединения с возможностью отделения с ящиком и второй держатель, закрепленный на ящике.

[21] Первый держатель может включать в себя два первых держателя, соединенных с возможностью отделения с передней поверхностью ящика, и второй держатель может включать в себя два вторых держателя, расположенных на задней поверхности кожуха.

[22] Устройство для обработки белья может дополнительно включать в себя кожух для образования области, в которой размещен ящик, и ящик может быть выполнен с возможностью выдвижения из кожуха.

[23] Бак может включать в себя корпус для содержания воды, второй опорный элемент, расположенный на корпусе бака, крышку для образования верхней поверхности корпуса бака, загрузочное отверстие, образованное в крышке бака, и дверь для открытия и закрытия загрузочного отверстия.

[24] Устройство для обработки белья может дополнительно включать в себя вращающийся вал, выполненный с возможностью образования прямого угла относительно нижней поверхности корпуса бака для вращения барабана, и впрыскивающее устройство для впрыска, по меньшей мере, некоторого количества воды, прошедшей к крышке бака под действием центробежной силы, генерируемой при вращении барабана, на дверь.

[25] Первые держатели и отделяемые соединительные элементы корпуса могут быть соединены друг с другом с помощью крепежной конструкции, и крепежная конструкция может включать в себя крепежное отверстие, образованное в каждом из первых держателей, второе крепежное отверстие, образованное в каждом отделяемом соединительном элементе корпуса, и крепежный элемент, выполненный с возможностью вставки в соответствующие крепежные отверстия.

[26] Соединитель может включать в себя первый соединительный элемент, выполненный с возможностью установки на первом опорном элементе, второй соединительный элемент для подержания второго опорного элемента и стержень для соединения первого соединительного элемента и второго соединительного элемента друг с другом, причем стержень образует прямой угол относительно нижней поверхности ящика, и каждый из первых держателей может включать в себя приемную выемку для поддержания первого соединительного элемента, сквозное отверстие для прохождения стержня и крышку соединителя для предотвращения отделения первого соединительного элемента, поддерживаемого в приемной выемке, от приемной выемки.

[27] Соединитель может включать в себя первый соединительный элемент, выполненный с возможностью установки на первом опорном элементе, второй соединительный элемент для поддержания второго опорного элемента и стержень для соединения первого соединительного элемента и второго соединительного элемента друг с другом, причем стержень имеет прямой угол относительно нижней поверхности ящика, и каждый из вторых держателей может включать в себя сквозное отверстие для прохождения стержня соединителя, приемную выемку для поддержания первого соединительного элемента и прорезь для обеспечения вставки стержня от кромки сквозного отверстия в центр сквозного отверстия.

[28] Соединитель может включать в себя первый соединительный элемент, выполненный с возможностью установки на первом опорном элементе, второй соединительный элемент для поддержания второго опорного элемента и стержень для соединения первого соединительного элемента и второго соединительного элемента друг с другом, причем стержень имеет прямой угол относительно нижней поверхности ящика, и каждый из первых держателей может быть выполнен как одно целое с соединителем.

[29] Следует понимать, что как вышеприведенное общее описание, так и нижеследующее подробное описание настоящего изобретения являются примерными и пояснительными и предназначены для обеспечения дальнейшего объяснения настоящего изобретения, как заявлено.

Положительные результаты настоящего изобретения

[30] Кроме того, результатом настоящего изобретения является создание устройства для обработки белья, которое может предотвращать нахождение посторонних примесей, образованных в баке во время стирки, на двери, которая используется для открытия и закрытия загрузочного отверстия.

[31] Кроме того, результатом настоящего изобретения является создание устройства для обработки белья, которое может обеспечивать легкую работу закрепления бака на кожухе, несмотря на его минимальный объем.

[32] Кроме того, результатом настоящего изобретения является создание устройства для обработки белья, которое может минимизировать область между баком и кожухом.

[33] Кроме того, результатом настоящего изобретения является создание устройства для обработки белья, которое может предотвращать столкновение между верхним участком бака и верхним участком кожуха при вибрации бака.

[34] Кроме того, результатом настоящего изобретения является создание устройства для обработки белья, которое может предотвращать полностью передачу вибрации бака кожуху за счет опорного узла бака, который перемещается относительно бака.

Краткое описание чертежей

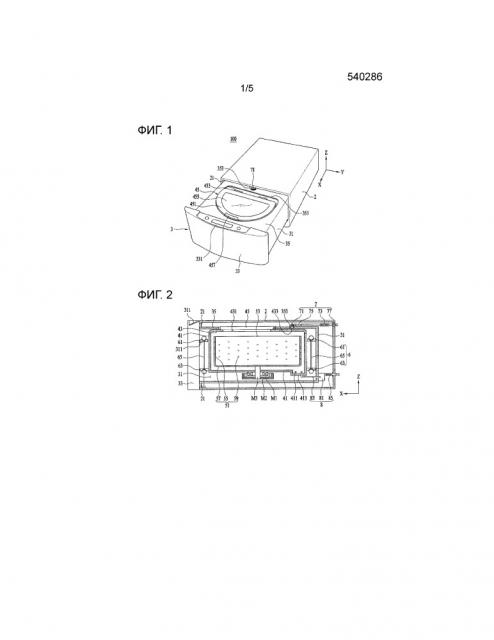

[35] Фиг.1 и 2 - виды примеров устройства для обработки белья;

[36] фиг.3 - вид примера соединительной конструкции ящика, бака и барабана;

[37] фиг.4 - вид примера опорного узла бака;

[38] фиг.5 - вид примера первого опорного элемента, который расположен в опорном узле бака;

[39] фиг.6а и 6b - виды примеров вторых соединительных элементов, которые расположены в опорном узле бака: и

[40] фиг.7а, 7b и 8 - виды примеров впрыскивающих устройств.

Лучший вариант осуществления изобретения

[41] Пример устройство для обработки белья включает в себя ящик, бак, расположенный в ящике, для содержания воды, барабан, расположенный с возможностью вращения в баке, для содержания белья, и опорный узел бака для обеспечения поддержания бака в ящике.

[42] Хотя ящик может быть выполнен в виде кожуха, образующего область, в которой может быть размещен бак, в данном документе, как показано на фиг.1, ящик 3 может быть выполнен в виде выдвижного ящика, который может выдвигаться из кожуха 2. В нижеследующем описании будет уделено основное внимание случаю, в котором ящик 3 является выдвижным ящиком, выполненным с возможностью выдвижения из кожуха 2.

[43] Кожух 2 может служить для образования внешнего вида устройства 100 для обработки белья и может быть областью, в которой может быть размещен ящик 3. В некоторых вариантах осуществления кожух 2 может содержать на своей передней поверхности отверстие 21, через которое вставляется ящик 3.

[44] Ящик 3 включает в себя корпус 31, выполненный с возможностью вставки в кожух 2 через отверстие 21, панель 33, закрепленную на передней поверхностью корпуса 31 ящика, для открытия и закрытия отверстия 21, и крышку 35 для образования верхней поверхности корпуса 31 ящика.

[45] Поскольку панель 33 ящика закреплена на передней поверхности корпуса 31 ящика, панель 33 ящика может служить в качестве ручки для выдвижения корпуса 31 ящика из кожуха 2.

[46] Панель 33 ящика может содержать панель 331 управления, которая используется для ввода команды управления, связанной с работой устройства 100 для обработки белья, и уведомления пользователя сообщением, связанным с работой устройства 100 для обработки белья.

[47] Корпус 31 ящика может иметь любую форму, пока он может вставляться в кожух 2 через отверстие 21 и может образовывать область, в которой размещен бак 4. На фиг.1 изображен корпус 31 ящика, имеющий пустую шестигранную форму в качестве примера.

[48] Крышка 35 ящика имеет первое сквозное отверстие 351 и второе сквозное отверстие 353 для сообщения внутренней части корпуса 31 ящика с наружной стороной. Первое сквозное отверстие 351 предназначено для загрузки и выгрузки белья, и второе сквозное отверстие 353 выполнено с возможностью подачи воды, необходимой для стирки белья. Подробное описание, связанное с этим, будет дано ниже.

[49] Как показано на фиг.2, бак 4 включает в себя корпус 41, расположенный в корпусе 31 ящика, для содержания воды, и крышку 43 для образования верхней поверхности корпуса 41 бака. Корпус 41 бака может иметь форму цилиндра, имеющего открытую верхнюю поверхность. Корпус 41 бака может содержать на своей нижней поверхности приемный участок 413, в котором размещен нагреватель 411.

[50] Приемный участок 413 сообщается с наружной стороной через сквозное отверстие 415 бака. Нагреватель 411 вставлен в область между нижней поверхностью барабана и нижней поверхностью бака через сквозное отверстие 415 бака.

[51] Крышка 43 бака может иметь загрузочное отверстие 431 для сообщения внутренней части корпуса 41 бака с наружной стороной корпуса 41 бака и подающее отверстие 433 для подачи воды в корпус 41 бака.

[52] Загрузочное отверстие 431 может быть выполнено с возможностью сообщения с первым сквозным отверстием 351, образованным в крышке 35 ящика, и подающее отверстие 433 может быть выполнено с возможностью сообщения со вторым сквозным отверстием 353, образованным в крышке 35 ящика. То есть, загрузочное отверстие 431 может быть расположено под первым сквозным отверстием 351, и подающее отверстие 433 может быть расположено под вторым сквозным отверстием 353.

[53] Загрузочное отверстие 431 служит для обеспечения загрузки белья в корпус 41 бака или для обеспечения выгрузки белья из корпуса 41 бака на наружную сторону корпуса 41 бака. Загрузочное отверстие 431 открывается и закрывается дверью 45.

[54] Как показано на фиг.3 дверь 45 может включать в себя раму 451, соединенную с возможностью поворота с крышкой 43 бака с помощью шарнира 453, окно 455, расположенное в раме 451, и ручку 457 для соединения с возможностью отделения рамы 451 с крышкой 43 бака.

[55] Окно 455 может быть выполнено из прозрачного материала для обеспечения обзора пользователем внутренней части корпуса 41 бака.

[56] Для предотвращения выпуска воды из корпуса 41 бака на наружную сторону корпуса 41 бака через загрузочное отверстие 431, одно из рамы 451 и крышки 43 бака может содержать уплотняющий узел 459 для герметичного уплотнения зазора между рамой 451 и загрузочным отверстием 431, когда дверь 45 закрывает загрузочное отверстие 431.

[57] Барабан 5, который расположен в баке 4, может включать в себя цилиндрический корпус 51, имеющий отверстие 53, образованное на его верхней поверхности. Поскольку отверстие 53 расположено под загрузочным отверстием 431, белье, подаваемое через загрузочное отверстие 431, может подаваться в корпус 51 барабана через отверстие 53.

[58] Как показано на фиг.2, множество сквозных отверстий 59 барабана может быть образовано на нижней поверхности 57 и периферийной поверхности 55 корпуса 51 барабана для сообщения внутренней части корпуса 51 барабана с корпусом 41 бака.

[59] Корпус 51 барабана может вращаться внутри корпуса 41 бака посредством приводного узла. Приводной узел может включать в себя статор M1, расположенный на наружной стороне корпуса 41 бака и закрепленный на нижней поверхности корпуса 41 бака, ротор M2, выполненный с возможностью вращения под действием вращающегося магнитного поля, создаваемого статором M1, и вращающийся вал M3, проходящий через нижнюю поверхность корпуса 41 бака, для соединения нижней поверхности 57 барабана 5 и ротора M3 друг с другом. В некоторых вариантах осуществления вращающийся вал M3 может образовывать прямой угол относительно нижней поверхности корпуса 41 бака.

[60] Бак 4, имеющий конфигурацию, описанную выше, может быть соединен с корпусом 31 ящика с помощью опорного узла 6 бака. Опорный узел 6 бака может включать в себя первый опорный элемент 61, расположенный на корпусе 31 ящика, второй опорный элемент 63, расположенный на корпусе 41 бака, и соединитель 65 для соединения первого опорного элемента 61 и второго опорного элемента 63 друг с другом.

[61] Как показано на фиг.3, соединитель 65 может включать в себя первый соединительный элемент 651, выполненный с возможностью установки на первом опорном элементе 61, второй соединительный элемент 653 для поддержания второго опорного элемента 63 и стержень 655 для соединения первого соединительного элемента 651 и второго соединительного элемента 653 друг с другом.

[62] Первый соединительный элемент 651 может быть выполнен с возможностью перемещения на первом опорном элементе 61 при установке на первом опорном элементе 61. Второй соединительный элемент 653 может быть выполнен с возможностью поддержания второго опорного элемента 63 и перемещения на втором опорном элементе 63.

[63] Фиг.3 изображает первый соединительный элемент 651 и второй соединительный элемент 653, которые имеют полусферическую поверхность в контакте с соответствующими опорными элементами 61 и 63 в качестве примера, и фиг.4 изображает первый соединительный элемент 651 и второй соединительный элемент 653, которые имеют сферическую форму в качестве примера.

[64] Как показано на фиг.4, соответствующие опорные элементы 61 и 63 могут быть расположены в положении таким образом, что стержень 655 образует прямой угол относительно нижней поверхности кожуха 2 (например, в положении таким образом, что стержень 655 образует прямой угол относительно нижней поверхности ящика 3).

[65] В некоторых вариантах осуществления, поскольку, по меньшей мере, три опорных узла 6 бака выполнены с возможностью соединения корпуса 41 бака с корпусом 31 ящика, и стержни 655 образуют прямой угол относительно нижней поверхности корпуса 31 ящика, расстояние между крышкой 43 бака и крышкой 35 ящика может быть увеличено по сравнению со случаем, когда стержни 655 наклонены под заданным углом относительно оси Z (S1>S2).

[66] В некоторых вариантах осуществления опорные узлы 6 бака могут уменьшать вероятность столкновения крышки 43 бака с крышкой 35 ящика, даже если корпус 41 бака вибрирует в корпусе 31 ящика.

[67] Когда стержни 655 выполнены с возможностью образования прямого угла относительно нижней поверхности корпуса 31 ящика, некоторые из первых опорных элементов 61 могут быть соединены с возможностью отделения с корпусом 31 ящика.

[68] Когда, по меньшей мере, три опорных узла 6 бака расположены, и первые опорные элементы 61 не отделяются от корпуса 31 ящика, рабочий, который пытается закрепить корпус 41 бака на корпусе 31 ящика, сначала должен вставить корпус 41 бака в корпус 31 ящика для предотвращения сталкивания первых опорных элементов 61 со вторыми опорными элементами 63 и после этого должен повернуть корпус 41 бака таким образом, чтобы вторые опорные элементы 63 и первые опорные элементы 61 были расположены на вертикальной оси для соединения первых соединительных элементов 651 с первыми опорными элементами 61.

[69] Хотя признак, согласно которому стержни 655 опорных узлов 6 бака образуют прямой угол относительно нижней поверхности ящика 3, служит для минимизации расстояния между наружной периферийной поверхностью корпуса 41 бака и внутренней периферийной поверхностью корпуса 31 ящика (S3<S4), чтобы минимизировать объем устройства 100 для обработки белья, прочность узла первых соединительных элементов 651 и первых опорных элементов 61 может быть уменьшена, в то время как осуществляется процесс, описанный выше. Эта проблема может быть решена посредством принудительного отделения некоторых из первых опорных элементов 61 от корпуса 31 ящика.

[70] На фиг.3 изображен случай, когда установлены 4 опорных узла бака в качестве примера. В некоторых вариантах осуществления первые опорные элементы 61 могут включать в себя пару первых держателей 611, расположенных на поверхности, на которой расположена панель 33 ящика (например, передняя поверхность ящика 3), и пару вторых держателей 615, расположенных на задней поверхности ящика 3. Когда корпус 31 ящика имеет шестигранную форму, два первых держателя 611 и два вторых держателя 615 могут быть расположены в соответствующих углах корпуса 31 кожуха.

[71] В некоторых вариантах осуществления пара первых держателей 611 может быть расположена на левой боковой поверхности корпуса 31 ящика, и пара вторых держателей 615 может быть расположена на правой боковой поверхности корпуса 31 ящика.

[72] В некоторых вариантах осуществления, по меньшей мере, одна пара из первых держателей 611 и вторых держателей 615 может быть соединена с возможностью отделения с отделяемыми соединительными элементами 311 корпуса, закрепленными на корпусе 31 ящика (когда установлены три опорных узла 6 бака, по меньшей мере, один первый опорный элемент 61 может быть соединен с возможностью отделения с корпусом 31 ящика).

[73] На фиг.3 в качестве примера изображен случай, когда пара первых держателей 611 отделяется от корпуса 31 ящика, но пара вторых держателей 615 не отделяется от корпуса 31 ящика.

[74] Когда первые держатели 611 соединены с возможностью отделения с отделяемыми соединительными элементами 311 корпуса, соединение корпуса 41 бака и корпуса 31 ящика может осуществляться следующим образом.

[75] Рабочий соединяет соединители 65 с четырьмя вторыми опорными элементами 63, расположенными на периферийной поверхности корпуса 41 бака, и затем соединяет пару соединителей 65, выбранных из четырех соединителей 65, со вторыми держателями 615, расположенными на задней поверхности ящика 3.

[76] Когда пара первых соединительных элементов 651 установлена на соответствующих вторых держателей 615, рабочий может соединять корпус 41 бака и корпус 31 ящика друг с другом посредством соединения первых держателей 611 с двумя остальными соединителями 65 и затем закрепления первых держателей 611 на отделяемых соединительных элементах 311 корпуса.

[77] В некоторых вариантах осуществления устройство для обработки белья может предотвращать вероятность уменьшения прочности узла корпуса 41 бака и корпуса 31 ящика за счет расположения соединителей 65 для образования прямого угла относительно нижней поверхности ящика 3.

[78] Для увеличения прочности узла корпуса 41 бака и корпуса 31 ящика первые держатели 611 могут быть выполнены как одно целое с соединителями 65. То есть, когда рабочий пытается собрать корпус 41 бака и корпус 31 ящика друг с другом, первые держатели 611, соединенные с первыми соединительными элементами 651, обеспечены для рабочего.

[79] Каждый из первых кронштейнов 611 может включать в себя приемную выемку для поддержания первого соединительного элемента 651, сквозное отверстие для прохождения стержня 655 и крышку соединителя для предотвращения отделения первого соединительного элемента 651, поддерживаемого в приемной выемке, от приемной выемки.

[80] Для обеспечения того, чтобы корпус 41 бака, соединенный с помощью опорных узлов 6 бака, описанных выше, перемещался в плоскости X-Y, каждый из вторых держателей 615 может включать в себя сквозное отверстие 615c для прохождения стержня 655 соединителя 65, приемную выемку 615a для поддержания первого соединительного элемента 651 и прорезь 615b для обеспечения вставки стержня 655 в центр сквозного отверстия 615c от кромки сквозного отверстия 615c.

[81] Первый держатель 611 может иметь такую же форму, что и второй держатель 615. То есть, как показано на фиг.5, первый держатель 611 может включать в себя сквозное отверстие 611c для прохождения стержня 655 соединителя 65, приемную выемку 611a для поддержания первого соединительного элемента 651 и прорезь 611b для обеспечения вставки стержня 655 в центр сквозного отверстия 615c от кромки сквозного отверстия 611c.

[82] Первый кронштейн 611 может быть соединен с отделяемым соединительным элементом 311 корпуса с помощью крепежной конструкции. Крепежная конструкция может включать в себя первое крепежное отверстие 611d, образованное в первом держателе 611, второе крепежное отверстие 312, образованное в отделяемом соединительном элементе 311 корпуса, и соединитель C, вставленный через соответствующие крепежные отверстия.

[83] Как показано на фиг.6а, каждый из вторых опорных элементов 63, расположенных на корпусе 41 бака, может включать в себя приемную выемку 631, выполненную с возможностью установки на втором соединительном элементе 653, сквозное отверстие 635, в которое вставляется стержень 655, и прорезь 633 для обеспечения вставки стержня 655 в центр сквозного отверстия 635 от кромки сквозного отверстия 635.

[84] Поскольку первый опорный элемент 61 и второй опорный элемент 63, описанные выше, служат в качестве опорных точек для соединителя 65 при вибрации корпуса 41 бака, небольшая величина силы трения между первым опорным элементом 61 и первым соединительным элементом 651 и небольшая величина силы трения между вторым опорным элементом 63 и вторым соединительным элементом 653 могут быть более преимущественными. Соответственно, первый опорный элемент 61 и второй опорный элемент 63 могут быть выполнены из самосмазывающегося материала.

[85] Однако, с учетом того факта, что первый опорный элемент 61 выполнен из того же материала, что и корпус 31 ящика с помощью литьевого формования, и второй опорный элемент 63 выполнен из того же материала, что и корпус 41 бака с помощью литьевого формования, только первый соединительный элемент 651 и второй соединительный элемент 653 могут быть выполнены из самосмазывающегося материала, или только первый держатель 611, первый соединительный элемент 651 и второй соединительный элемент 653 могут быть выполнены из самосмазывающегося материала.

[86] Как показано на фиг.6b, вторые опорные элементы 63 выступают от периферийной поверхности корпуса 41 бака. По меньшей мере, один 63A из вторых опорных элементов 63 может выступать от периферийной поверхности корпуса 41 бака в направлении F2, которое параллельно направлению F1, в котором вставляется нагреватель 411 в приемный участок 413 (например, направление, в котором нагреватель 411 отделяется от приемного участка 413).

[87] Когда второй опорный элемент 63A выступает в направлении, которое не параллельно направлению F1, в котором нагреватель 411 устанавливается в приемный участок 413, может быть трудным изготовление корпуса 41 бака с помощью литьевого формования, или может быть необходимым увеличение числа углов, образованных в пресс-форме.

[88] Для выступа одного 63A из вторых опорных элементов в направлении, параллельном направлению, в котором устанавливается нагреватель 411, необходимо установить направление F2 выступа второго опорного элемента 63A в направлении установки F1 нагревателя 411 или установить направление F1 установки нагревателя 411 в направлении F2 выступа второго опорного элемента 63A.

[89] Для поддержания корпуса 41 бака в наиболее устойчивом положении вторые опорные элементы 63 должны быть радиально расположены на периферийной поверхности корпуса 41 бака и должны быть расположены на одном и том же угловом расстоянии друг от друга. То, что вторые опорные элементы 63 расположены радиально на периферийной поверхности корпуса 41 бака, означает то, что все вторые опорные элементы 63 расположены в симметричных положениях вокруг вращающегося вала M3, который расположен в центре нижней поверхности корпуса 41 бака. Соответственно, когда все вторые опорные элементы 63 расположены радиально на периферийной поверхности корпуса 41 бака, направление установки нагревателя 411 может быть направлением F3, в котором нагреватель 411 устанавливается в центре вращения барабана 5.

[90] В некоторых вариантах осуществления, когда направление установки нагревателя 411 установлено в направлении, в котором второй опорный элемент 63 выступает от периферийной поверхности корпуса 41 бака, длина приемного участка 413, на котором размещен нагреватель 411, ограничена статором M1, который закреплен под нижней поверхностью корпуса 41 бака.

[91] Поскольку высота, на которую может выступать приемный участок 413 от нижней поверхности корпуса 41 бака, ограничена (например, толщина нагревателя 411 ограничена), когда устройство 100 для обработки белья имеет минимальный объем, трудно изготовить нагреватель 411 с большой длиной, когда длина приемного участка 413 уменьшена, что может сделать трудным установку нагревателя, имеющего способность высокой теплоотдачи в единицу времени.

[92] Хотя вышеописанное ограничение исчезает, когда приемный участок 413 не выступает от нижней поверхности корпуса 41 бака в отличие от вида на фиг.6, неизбежно то, что приемный участок 413 выступает от нижней поверхности корпуса 41 бака с учетом того факта, что приемный участок 413 служит для предотвращения перегрева нагревателя 411 за счет обеспечения прежде всего подачи воды, подаваемой в корпус 41 бака, на нагреватель 411 и также служит для предотвращения повреждения нагревателя 411 за счет нижней поверхности 57 барабана 5 во время вращения барабана 5.

[93] С учетом положения, описанного выше, приемный участок 413 может выступать от нижней поверхности корпуса 41 бака, чтобы не проходить в центр вращения барабана 3 (например, положение, в котором расположен вращающийся вал M3), и только один 63A из вторых опорных элементов 63 может выступать от периферийной поверхности корпуса 41 бака в направлении F2, которое параллельно продольному направлению приемного участка 413 (например, направлению F1, в котором установлен нагреватель 411, и которое образует прямой угол относительно сквозного отверстия 415 бака).

[94] Таким образом, длина приемного участка 413 может не ограничиваться положением статора M1, и корпус 41 бака может быть изготовлен с помощью литьевого формования.

[95] Корпус 41 бака может иметь любую из различных конфигураций, как показано на фиг.6, для обеспечения того, чтобы нагреватель 411 был установлен в направлении F1, чтобы не проходить к центру нижней поверхности корпуса 41 бака (например, в положение, в котором расположен вращающийся вал M3), любой один 63A из вторых опорных элементов 63 выступает от направления, которое параллельно направлению F2 установки нагревателя 411.

[96] Устройство 100 для обработки белья, имеющее конфигурацию, описанную выше, может подавать воду в бак 4 с помощью устройства 7 подачи воды и может выпускать воду, содержащуюся в баке 4, на наружную сторону корпуса 2 через сливное устройство 8.

[97] Как показано на фиг.2, устройство 7 подачи воды может включать в себя первую трубу 71 для подачи воды, соединенную с подающим отверстием 433, образованным в крышке 43 бака, вторую трубу 73 для подачи воды, соединенную с источником подачи воды, который расположен на наружной стороне кожуха 2, и соединительную трубу 75, закрепленную на крышке 43 бака, для соединения первой трубы 71 для подачи воды и второй трубы 73 для подачи воды друг с другом.

[98] Первая труба 71 для подачи воды может соединять подающее отверстие 433 и соединительную трубу 75 друг с другом через второе сквозное отверстие 353, образованное в крышке 35 ящика. Первая труба 71 для подачи воды может быть гофрированной трубой для предотвращения отсоединения первой трубы 71 для подачи воды от соединительной трубы 75 при вибрации бака 4 (см. фиг.3).

[99] Кроме того, вторая труба 73 для подачи воды также может быть гофрированной трубой для предотвращения отсоединения второй трубы 73 для подачи воды от соединительной трубы 75 при выдвижении ящика 3 из кожуха 2. Вторая труба 73 для подачи воды может открываться и закрываться водоподающим клапаном 77, который управляется контроллером.

[100] В некоторых вариантах осуществления устройство 7 подачи воды может включать в себя одну трубу для подачи воды для соединения источника подачи воды, который расположен на наружной стороне кожуха 2, с подающим отверстием 433, образованным в крышке 43 бака. В этом случае труба для подачи воды может быть гофрированной трубой.

[101] Сливное устройство 8 может включать в себя водоотливной насос 81, закрепленный на корпусе 31 ящика, первую сливную трубу 83 для направления воды из корпуса 41 бака в водоотливной насос 81 и вторую сливную трубу 85 для направления воды, выпускаемой из водоотливного насоса 81, на наружную сторону кожуха 2. В некоторых вариантах осуществления вторая сливная труба 85 может быть гофрированной трубой.

[102] В устройстве 100 для обработки белья, имеющем конфигурацию, описанную выше, после загрузки белья в барабан 5 и подачи воды и моющего средства в бак 4 барабан 5 вращается с помощью приводного узла для стирки белья.

[103] Поскольку поток воды генерируется в баке 4, в то время как барабан 5 вращается, существует вероятность того, что мыльные пузырьки, которые образуются при растворении моющего средства, или загрязняющие частицы, удаленные из белья во время стирки, могут оставаться на двери 45 после завершения стирки.

[104] Когда мыльные пузырьки или загрязняющие частицы остаются на внутренней поверхности двери 45, несмотря на завершение стирки, пользователь может заблуждаться относительно того, что стирка белья не завершена или может думать, что что возникла неисправность в работе устройства 100 для обработки белья.

[105] Для решения проблемы, описанной выше, устройство 100 для обработки белья может дополнительно включать в себя впрыскивающее устройство для удаления посторонних примесей (мыльных пузырьков, загрязняющих частиц или им подобного), оставшихся на двери 45.

[106] Впрыскивающее устройство может включать в себя любое одно из впрыскивающего устройства 91, изображенного на фиг.7, и впрыскивающего устройства 93, изображенного на фиг.8, или может включать в себя оба впрыскивающих устройства 91 и 93, изображенных на фиг.7 и 8.

[107] Впрыскивающее устройство 91, изображенное на фиг.7, служит для промывки двери 45 с использованием центробежной силы, генерируемой при вращении барабана 5.

[108] В барабане 5, поскольку вращающийся вал M3, который образует центр вращения, образует прямой угол относительно нижней поверхности корпуса 41 бака, вода из бака 4 перемещается вверх по периферийной поверхности корпуса 41 бака под действием центробежной силы, в то время как барабан 5 вращается, и после этого перемещается в загрузочное отверстие 431 по крышке 43 бака.

[109] Впрыскивающее устройство 91 служит для выпуска воды, перемещенной к крышке 43 бака под действием центробежной силы, в направлении, в котором расположена дверь 45, таким образом, промывая дверь 45.

[110] Впрыскивающее устройство 91 на фиг.7 может включать в себя направляющую 915, проходящую от кромки крышки 43 бака к загрузочному отверстию 431, и конструкцию 911 и 913 выпуска для выпуска воды, перемещаемой по направляющей 915, в направлении, в котором расположена дверь 45.

[111] Конструкция выпуска может включать в себя перегородку 911, выступающую от крышки 43 бака к барабану, и выпускное отверстие 913, образованное в перегородке 911, для выпуска воды на дверь 45.

[112] Перегородка 911 может быть выполнена с возможностью окружения всего загрузочного отверстия 431 или может быть выполнена с возможностью прерывистого окружения загрузочного отверстия 431. Выражение «прерывисто окружать» означает то, что множество перегородок расположено на расстоянии друг от друга по кромке загрузочного отверстия.

[113] На фиг.7b изображен пример, в котором перегородка 911 окружает все загрузочное отверстие 431. В некоторых вариантах осуществления перегородка 911 может выступать от кромки загрузочного отверстия 431
