Модульный блок диспенсеров для напитков и льда
Иллюстрации
Показать всеМодульный блок диспенсеров, содержащий: каркас, имеющий переднюю сторону, заднюю сторону, две боковые стенки, верхнюю стенку, промежуточную стенку и донную стенку; первый отсек и второй отсек внутри каркаса; первый диспенсер для напитков, размещенный в первом отсеке; второй диспенсер для напитков, размещенный во втором отсеке; диспенсер для льда, расположенный между первым и вторым отсеками; и корпус диспенсера для льда, окружающий по существу весь диспенсер для льда. Корпус диспенсера для льда может иметь две боковые стенки и переднюю стенку корпуса, причем в передней стенке имеется отверстие для доступа к выпускному отверстию для льда диспенсера для льда. 2 н. и 6 з.п. ф-лы, 22 ил.
Реферат
Настоящая заявка испрашивает приоритет по предварительной заявке на патент США №61/931,928, поданной 27 января 2014 г. Настоящая заявка испрашивает приоритет и преимущества по вышеуказанной заявке, содержание которой полностью включено в настоящую заявку.
ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ
В различных системах для розлива напитков, встречающихся, например, в ресторанах, на заправочных станциях, в круглосуточных минимаркетах, театрах и других местах досуга и/или общественного питания обычно используется либо «вставной» диспенсер, либо диспенсер настольного типа. Вставной диспенсер представляет собой автономное устройство, и его можно вставить в проем в поверхности стойки. Диспенсер настольного типа размещается на поверхности стойки. В традиционных диспенсерах для напитков раздаточная головка связана с источником подачи определенного питьевого сиропа посредством единственной трубки, предназначенной для подачи определенного питьевого сиропа к этой раздаточной головке, причем этот источник подачи определенного питьевого сиропа, как правило, размещается смежно с поверхностью стойки, т.е. непосредственно под поверхностью стойки или непосредственно над ней.
В традиционных диспенсерах для напитков обычно предоставляется информация о доступных напитках с помощью обозначений или этикеток для каждого типа напитка. С увеличением количества доступных напитков становится все сложнее предоставлять потребителю информацию относительно доступных напитков.
Обычно диспенсеры для льда и напитков устанавливаются в поверхность стойки или на нее среди других разнообразных продуктов и материалов. Традиционные диспенсеры для льда имеют большой размер и неприглядный вид и поэтому часто бросаются в глаза потребителю. Из-за большого количества информации о напитках, хаотичного расположения диспенсера и отвлечения внимания на многочисленное оборудование и материалы внимание потребителя оказывается перегруженным, вследствие чего утрачиваются возможности брендинга.
Соответственно, существует потребность в усовершенствованной системе выдачи льда и напитков, в которой информация о доступной продукции предоставляется более эффективно, а потребительское восприятие оформляется лучшим образом.
КРАТКОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ
В данном кратком описании предложен иллюстративный выбор концепций в упрощенной форме, которые дополнительно описаны ниже в подробном описании. Данное краткое описание не предназначено для определения ключевых или существенных признаков изобретения.
Описаны модульные блоки диспенсеров для льда и напитков, с помощью которых оформляется потребительское восприятие, сводится к минимуму отвлечение внимания потребителя, причем внимание потребителя фокусируется на доступной продукции. В различных вариантах осуществления модульные блоки диспенсеров позволяют создать связное восприятие розлива напитков и скрыть размеры (т.е. ширину, глубину и высоту) диспенсера для льда без потери функциональности.
В различных вариантах осуществления предложен модульный блок диспенсеров, включающий в себя каркас, который имеет переднюю сторону, заднюю сторону, две боковых стенки, верхнюю стенку, промежуточную стенку и донную стенку. Внутри каркаса находятся первый отсек и второй отсек, причем первый диспенсер для напитков размещен в первом отсеке, а второй диспенсер для напитков - во втором отсеке. Диспенсер для льда расположен между первым отсеком и вторым отсеком, а корпус диспенсера для льда окружает по существу весь диспенсер для льда.
В других вариантах осуществления предложен модульный блок диспенсеров, включающий в себя каркас, который имеет переднюю сторону, заднюю сторону, две боковых стенки, верхнюю стенку, промежуточную стенку и донную стенку. Внутри каркаса находятся первый отсек и второй отсек, причем первый диспенсер для напитков размещен в первом отсеке, а второй диспенсер для напитков - во втором отсеке. Диспенсер для льда расположен между первым отсеком и вторым отсеком, причем диспенсер для льда окружен корпусом диспенсера для льда. В корпусе диспенсера для льда имеются две боковых стенки корпуса и передняя стенка, причем в передней стенке образовано отверстие для доступа к выпускному отверстию для льда диспенсера для льда.
В дополнительных вариантах осуществления предложен модульный блок диспенсеров, включающий в себя каркас, который имеет переднюю сторону, заднюю сторону, две боковых стенки, верхнюю стенку, промежуточную стенку и донную стенку. Промежуточная стенка, две боковых стенки и верхняя стенка имеют конструкцию в виде единого блока. Внутри каркаса находятся первый отсек и второй отсек, причем первый диспенсер для напитков размещен в первом отсеке, а второй диспенсер для напитков - во втором отсеке. Диспенсер для льда расположен между первым отсеком и вторым отсеком, причем диспенсер для льда окружен корпусом диспенсера для льда. В корпусе диспенсера для льда имеются две боковых стенки корпуса и передняя стенка, причем в передней стенке образовано отверстие для доступа к выпускному отверстию для льда диспенсера для льда. Корпус диспенсера для льда имеет такой же или похожий цвет, что и стена помещения, когда модульный блок диспенсеров устанавливается смежно со стеной или встраивается в стену этого помещения.
В настоящем документе описаны дополнительные варианты осуществления.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ
Некоторые варианты осуществления показаны посредством примеров, а не посредством ограничения, на фигурах сопроводительных чертежей, на которых номера позиций относятся к аналогичным элементам.

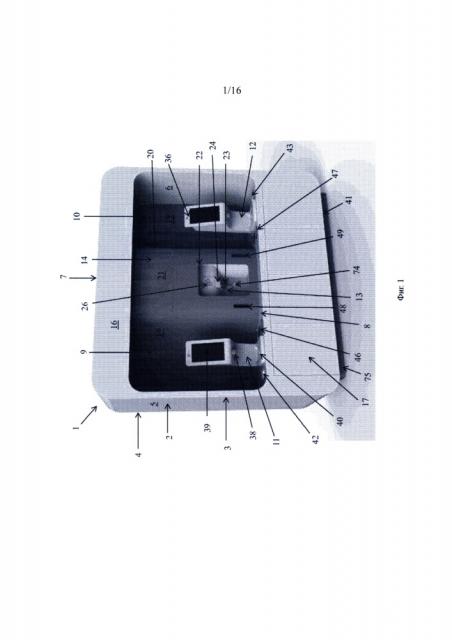

На ФИГ. 1 показан модульный блок диспенсеров в соответствии с одним или более вариантами осуществления.
На ФИГ. 2 показан модульный блок диспенсеров в соответствии с одним или более вариантами осуществления.
На ФИГ. 3 показан корпус диспенсера для льда в соответствии с одним или более вариантами осуществления.
На ФИГ. 4 показан корпус диспенсера для льда с пространственным разделением компонентов в соответствии с одним или более вариантами осуществления.
На ФИГ. 5 показан корпус диспенсера для льда в соответствии с одним или более вариантами осуществления.
На ФИГ. 6А показан вид спереди корпуса диспенсера для льда в соответствии с одним или более вариантами осуществления.
На ФИГ. 6В показан вид сбоку корпуса диспенсера для льда в соответствии с одним или более вариантами осуществления.
На ФИГ. 7А показан вид спереди диспенсера для напитков в соответствии с одним или более вариантами осуществления.
На ФИГ. 7В показан вид сбоку диспенсера для напитков в соответствии с одним или более вариантами осуществления.
На ФИГ. 8 показан модульный блок диспенсеров в соответствии с одним или более вариантами осуществления.
На ФИГ. 9 показан модульный блок диспенсеров с пространственным разделением компонентов в соответствии с одним или более вариантами осуществления.
На ФИГ. 10А показан вид сзади модульного блока диспенсеров в соответствии с одним или более вариантами осуществления.
На ФИГ. 10В показан вид сзади с пространственным разделением компонентов места для хранения модульного блока диспенсеров, изображенного на ФИГ. 10А.
На ФИГ. 10С показан вид с пространственным разделением компонентов части боковой стенки и промежуточной стенки модульного блока диспенсеров, изображенного на ФИГ. 10А.
На ФИГ. 10D показан вид с пространственным разделением компонентов части корпуса диспенсера для льда и задней стенки модульного блока диспенсеров, изображенного на ФИГ. 10А.
На ФИГ. 11А показан вид сверху модульного блока диспенсеров в соответствии с одним или более вариантами осуществления.
На ФИГ. 11В показан вид с пространственным разделением компонентов части верхней стенки и боковой стенки модульного блока диспенсеров, изображенного на ФИГ. 11А.
На ФИГ. 12 показан модульный блок диспенсеров в соответствии с одним или более вариантами осуществления.
На ФИГ. 13 показан модульный блок диспенсеров в соответствии с одним или более вариантами осуществления.
На ФИГ. 14 показан модульный блок диспенсеров в соответствии с одним или более вариантами осуществления.
На ФИГ. 15 показан дополнительный модульный блок диспенсеров в соответствии с одним или более вариантами осуществления.
На ФИГ. 16 показан вид сбоку в перспективе дополнительного модульного блока диспенсеров, изображенного на ФИГ. 15.
ПОДРОБНОЕ ОПИСАНИЕ
Различные варианты осуществления не ограничиваются конкретными вариантами осуществления, описанными в настоящем документе. Кроме того, используемая в настоящем документе терминология служит только для описания конкретных вариантов осуществления и не предназначена для ограничения.
На ФИГ. 1 показан модульный блок 1 диспенсеров в соответствии с одним или более вариантами осуществления. Модульный блок 1 диспенсеров имеет каркас 2, имеющий переднюю сторону 3, заднюю сторону 4, две боковые стенки 5 и 6, верхнюю стенку 7, промежуточную стенку 8 и донную стенку 41. Первый отсек 9 и второй отсек 10 расположены внутри каркаса 2. Первый диспенсер 11 для напитков размещен в первом отсеке 9. Второй диспенсер 12 для напитков размещен во втором отсеке 10. Диспенсер 13 для льда расположен между первым отсеком 9 и вторым отсеком 10. Корпус 14 диспенсера для льда окружает по существу весь диспенсер 13 для льда. Корпус 14 диспенсера для льда может иметь две боковых стенки 19 и 20 корпуса и переднюю стенку 21, причем в передней стенке 21 образовано отверстие 22 для доступа к выпускному отверстию 23 для льда диспенсера 13 для льда. Корпус 14 диспенсера для льда может также иметь крышку 27 для загрузки льда в диспенсер 13 для льда. Интегрированная крышка 24 кромки/носика может по меньшей мере частично закрывать выпускное отверстие 23 для льда диспенсера 13 для льда. Кроме того, корпус 14 диспенсера для льда может иметь окошко 26 для размещения графической информации, рекламы, логотипа, фирменного названия или рисунка 36. Рычаг 74, обеспеченный на диспенсере 13 для льда или как часть корпуса 14 диспенсера для льда, доступен через отверстие 22.
Каркас 2, включая переднюю сторону 3, заднюю сторону 4, две боковых стенки 5 и 6, верхнюю стенку 7, промежуточную стенку 8 и донную стенку 41, и корпус 14 диспенсера для льда могут изготавливаться из любых приемлемых материалов. Примеры материалов включают в себя, без ограничений, нержавеющую сталь, алюминий, пластмассу, дерево и их комбинации. В некоторых вариантах осуществления весь каркас 2 и/или корпус 14 диспенсера для льда могут быть выполнены из пластмассы. В других вариантах осуществления весь каркас 2 и/или корпус 14 диспенсера для льда могут быть выполнены из нержавеющей стали. В дополнительных вариантах осуществления весь каркас 2 и/или корпус 14 диспенсера для льда могут быть выполнены из алюминия. В других вариантах осуществления промежуточная стенка 8 выполнена из нержавеющей стали, а остальная часть каркаса 2 и/или корпус 14 диспенсера для льда - из пластмассы. В других вариантах осуществления промежуточная стенка 8 выполнена из алюминия, а остальная часть каркаса 2 и/или корпус 14 диспенсера для льда - из пластмассы. В некоторых вариантах осуществления каркас 2 и/или корпус 14 диспенсера для льда могут быть выполнены из нержавеющей стали, алюминия и пластмассы.
Донная стенка 41, промежуточная стенка 8, две боковых стенки 5 и 6, верхняя стенка 7 и корпус 14 диспенсера для льда модульного блока 1 диспенсеров могут иметь конструкцию в виде единого блока, отдельную конструкцию или их комбинацию. В некоторых вариантах осуществления донная стенка 41, промежуточная стенка 8, две боковых стенки 5 и 6 и верхняя стенка 7 модульного блока 1 диспенсеров имеют конструкцию в виде единого блока. В других вариантах осуществления донная стенка 41, промежуточная стенка 8, две боковых стенки 5 и 6, верхняя стенка 7 и корпус 14 диспенсера для льда модульного блока 1 диспенсеров имеют конструкцию в виде единого блока. В некоторых вариантах осуществления промежуточная стенка 8, две боковых стенки 5 и 6 и верхняя стенка 7 модульного блока 1 диспенсеров имеют конструкцию в виде единого блока. Не имеющий ограничительного характера пример показан на ФИГ. 1. В других вариантах осуществления донная стенка 41, промежуточная стенка 8, две боковых стенки 5 и 6, верхняя стенка 7 и корпус 14 диспенсера для льда модульного блока 1 диспенсеров имеют отдельную конструкцию. В дополнительных вариантах осуществления некоторые компоненты каркаса 2 могут иметь конструкцию в виде единого блока, тогда как другие компоненты имеют отдельную конструкцию. Например, промежуточная стенка 8 и две боковых стенки 5 и 6 модульного блока 1 диспенсеров могут иметь конструкцию в виде единого блока, тогда как верхняя стенка 7 имеет конструкцию в виде единого блока. В других вариантах осуществления верхняя стенка 7 и две боковых стенки 5 и 6 модульного блока 1 диспенсеров могут иметь конструкцию в виде единого блока, тогда как промежуточная стенка 8 имеет отдельную конструкцию. В некоторых вариантах осуществления промежуточная стенка 8, две боковых стенки 5 и 6, верхняя стенка 7 и корпус 14 диспенсера для льда имеют конструкцию в виде единого блока. В различных вариантах осуществления корпус 14 диспенсера для льда является готовым сборным блоком, который можно установить в каркас 2, содержащий промежуточную стенку 8, две боковых стенки 5 и 6 и верхнюю стенку 7 с конструкцией в виде единого блока. В других вариантах осуществления корпус 14 диспенсера для льда является готовым сборным блоком, который можно установить в каркас 2, содержащий промежуточную стенку 8, две боковых стенки 5 и 6 и верхнюю стенку 7 отдельной конструкции.
В некоторых вариантах осуществления в модульном блоке 1 диспенсеров имеется место 17 для хранения, размещенное под промежуточной стенкой 8. Место 17 для хранения не имеет конкретных ограничений. Например, место 17 для хранения может содержать шкафчики, полки или их комбинацию. Место 17 для хранения может использоваться для размещения различных материалов для напитков (т.е. соломинок, крышек, стаканов и т.п.), ингредиентов напитков, углекислоты, принадлежностей диспенсера для льда, принадлежностей диспенсера для напитков, охлаждающего оборудования, мусора или их комбинаций.
В различных вариантах осуществления задняя сторона 4 содержит заднюю стенку 15. Задняя стенка 15, донная стенка 41, промежуточная стенка 8, две боковых стенки 5 и 6, верхняя стенка 7, место 17 для хранения и корпус 14 диспенсера для льда модульного блока 1 диспенсеров могут иметь конструкцию в виде единого блока, отдельную конструкцию или их комбинацию. В некоторых вариантах осуществления различные отдельные компоненты модульного блока 1 диспенсеров (т.е. задняя стенка 15, донная стенка 41, промежуточная стенка 8, две боковых стенки 5 и 6, верхняя стенка 7, место 17 для хранения и корпус 14 диспенсера для льда) могут состоять из подкомпонентов. Например, в некоторых вариантах осуществления верхняя стенка 7 может содержать два или более подкомпонентов верхней стенки. В других вариантах осуществления задняя стенка 15 может содержать два или более подкомпонентов задней стенки. В дополнительных вариантах осуществления донная стенка 41 может содержать два или более подкомпонентов донной стенки. В некоторых вариантах осуществления промежуточная стенка 8 может содержать два или более подкомпонентов промежуточной стенки. В других вариантах осуществления две боковых стенки 5 и 6 могут содержать два или более подкомпонентов боковой стенки. В дополнительных вариантах осуществления место 17 для хранения может содержать два или более подкомпонентов места для хранения. В других вариантах осуществления корпус 14 диспенсера для льда может содержать два или более компонентов корпуса диспенсера для льда.
В одном или более вариантах осуществления донная стенка 41, место 17 для хранения, задняя стенка 15, промежуточная стенка 8, две боковых стенки 5 и 6 и верхняя стенка 7 модульного блока 1 диспенсеров имеют конструкцию в виде единого блока. В некоторых вариантах осуществления задняя стенка 15, промежуточная стенка 8, две боковых стенки 5 и 6 и верхняя стенка 7 модульного блока 1 диспенсеров имеют конструкцию в виде единого блока. В других вариантах осуществления донная стенка 41, место 17 для хранения, задняя стенка 15, промежуточная стенка 8, две боковых стенки 5 и 6 и верхняя стенка 7 модульного блока 1 диспенсеров имеют отдельную конструкцию. В дополнительных вариантах осуществления некоторые компоненты каркаса 2 могут иметь конструкцию в виде единого блока, тогда как другие компоненты имеют отдельную конструкцию. Например, задняя стенка 15, промежуточная стенка 8 и две боковых стенки 5 и 6 модульного блока 1 диспенсеров могут иметь конструкцию в виде единого блока, тогда как верхняя стенка 7 имеет отдельную конструкцию. В других вариантах осуществления задняя стенка 15, верхняя стенка 7 и две боковых стенки 5 и 6 модульного блока 1 диспенсеров могут иметь конструкцию в виде единого блока, тогда как промежуточная стенка 8 имеет отдельную конструкцию. В дополнительных вариантах осуществления промежуточная стенка 8, две боковых стенки 5 и 6 и верхняя стенка 7 модульного блока 1 диспенсеров имеют конструкцию в виде единого блока, тогда как задняя стенка 15 имеет отдельную конструкцию. В других вариантах осуществления задняя стенка 15, промежуточная стенка 8 и верхняя стенка 7 имеют конструкцию в виде единого блока, тогда как две боковых стенки 5 и 6 имеют отдельную конструкцию.
В других вариантах осуществления задняя сторона 4 содержит заднюю стенку 15, причем задняя стенка 15 и корпус 14 диспенсера для льда имеют конструкцию в виде единого блока. В дополнительных вариантах осуществления промежуточная стенка 8, две боковых стенки 5 и 6, верхняя стенка 7 и корпус 14 диспенсера для льда имеют конструкцию в виде единого блока.
В некоторых вариантах осуществления верхняя стенка 7 может дополнительно содержать первый осветитель 68 (не показан на ФИГ. 1, см. ФИГ. 14), размещенный над первым диспенсером 11 для напитков, и второй осветитель 69 (не показан на ФИГ. 1, см. ФИГ. 14), размещенный над вторым диспенсером 12 для напитков. В некоторых вариантах осуществления первый осветитель 68 (не показан на ФИГ. 1, см. ФИГ. 14) и второй осветитель 69 (не показан на ФИГ. 1, см. ФИГ. 14) утоплены в верхнюю стенку 7. Первый осветитель 68 (не показан на ФИГ. 1, см. ФИГ. 14) и второй осветитель 69 (не показан на ФИГ. 1, см. ФИГ. 14) не ограничиваются каким-либо конкретным типом лампы.
В дополнительных вариантах осуществления модульный блок 1 диспенсеров может дополнительно содержать детектор движения, который активирует первый осветитель 68 (не показан на ФИГ. 1, см. ФИГ. 14) над первым диспенсером 11 для напитков, если пользователь находится перед первым диспенсером 11 для напитков. В других вариантах осуществления модульный блок 1 диспенсеров может дополнительно содержать детектор жестов, который активирует первый осветитель 68 (не показан на ФИГ. 1, см. ФИГ. 14) над первым диспенсером 11 для напитков на основании одного или более жестов пользователя перед первым диспенсером 11 для напитков.
В некоторых вариантах осуществления модульный блок 1 диспенсеров может дополнительно содержать детектор движения, который активирует второй осветитель 69 (не показан на ФИГ. 1, см. ФИГ. 14) над вторым диспенсером 12 для напитков, если пользователь находится перед вторым диспенсером 12 для напитков. В других вариантах осуществления модульный блок 1 диспенсеров может дополнительно содержать детектор жестов, который активирует второй осветитель 69 (не показан на ФИГ. 1, см. ФИГ. 14) над вторым диспенсером 12 для напитков на основании одного или более жестов пользователя перед вторым диспенсером 12 для напитков.
В некоторых вариантах осуществления промежуточная стенка 8 может содержать первый (-ые) углубленный (-ые) карман (-ы) или контейнер (-ы) 46 и второй (-ые) углубленный (-ые) карман (-ы) или контейнер (-ы) 47. Первый (-ые) углубленный (-ые) карман (-ы) или контейнер (-ы) 46 и второй (-ые) углубленный (-ые) карман (-ы) или контейнер (-ы) 47 могут использоваться, например, для хранения и/или выдачи соломинок, крышек или стаканов под верхней поверхностью промежуточной стенки 8. Первый (-ые) углубленный (-ые) карман (-ы) или контейнер (-ы) 46 и второй (-ые) углубленный (-ые) карман (-ы) или контейнер (-ы) 47 способствуют уменьшению беспорядка и обеспечивают дополнительную концентрацию внимания потребителя на доступной продукции. В некоторых вариантах осуществления первый (-ые) углубленный (-ые) карман (-ы) или контейнер (-ы) 46 расположен (-ы) смежно с первым диспенсером 11 для напитков, а второй (-ые) углубленный (-ые) карман (-ы) или контейнер (-ы) 47 расположен (-ы) смежно со вторым диспенсером 12 для напитков, что позволяет пользователям как первого диспенсера 11 для напитков, так и второго диспенсера 12 для напитков легко и быстро получать доступ к соломинкам, крышкам, стаканам или их комбинациям и сосредоточиваться на доступной продукции, не мешая при этом другим пользователям.
В различных вариантах осуществления промежуточная стенка 8 может иметь первое отверстие 42 мусоросборника и второе отверстие 43 мусоросборника. В некоторых вариантах осуществления первое отверстие 42 мусоросборника расположено смежно с первым диспенсером 11 для напитков, а второе отверстие 43 мусоросборника расположено смежно со вторым диспенсером 12 для напитков, что позволяет пользователям как первого диспенсера 11 для напитков, так и второго диспенсера 12 для напитков легко и быстро избавляться от мусора и сосредоточиваться на доступной продукции, не мешая при этом другим пользователям.
В некоторых вариантах осуществления корпус 14 диспенсера для льда может иметь отверстие 48 первого диспенсера для салфеток и отверстие 49 второго диспенсера для салфеток. В некоторых вариантах осуществления отверстие 48 первого диспенсера для салфеток расположено смежно с первым диспенсером 11 для напитков, а отверстие 49 второго диспенсера для салфеток расположено смежно со вторым диспенсером 12 для напитков, что позволяет пользователям как первого диспенсера 11 для напитков, так и второго диспенсера 12 для напитков легко и быстро получать доступ к салфеткам и сосредоточиваться на доступной продукции, не мешая при этом другим пользователям. Диспенсеры для салфеток (не показаны) могут размещаться внутри корпуса 14 диспенсера для льда смежно с отверстием 48 первого диспенсера для салфеток и отверстием 49 второго диспенсера для салфеток.
В некоторых вариантах осуществления модульный блок 1 диспенсеров может дополнительно содержать переднюю панель 16, прикрепленную к передней стороне 3 или соединенную с ней посредством верхней стенки 7 и/или боковых стенок 5 и/или 6. Промежуточная стенка 8, две боковых стенки 5 и 6, верхняя стенка 7 и передняя панель 16 модульного блока 1 диспенсеров могут иметь конструкцию в виде единого блока, отдельную конструкцию или их комбинацию.
В различных вариантах осуществления модульный блок 1 диспенсеров может дополнительно иметь рекламу, логотип, фирменное название или рисунок 36 (не показаны на ФИГ. 1, см. ФИГ. 2, 3, 5, 6А, 7А, 7В, 13 и 14), размещенные на модульном блоке 1 диспенсеров или смежно с ним. Например, реклама, логотип, фирменное название или рисунок 36 (не показаны на ФИГ. 1, см. ФИГ. 2, 3, 5, 6А, 7А, 7В, 13 и 14) могут размещаться на донной стенке 41, передней стороне 3, задней стороне 4, задней стенке 15, боковых стенках 5 и/или 6, верхней стенке 7, промежуточной стенке 8, передней панели 16, месте 17 для хранения, первом диспенсере 11 для напитков, втором диспенсере 12 для напитков, корпусе 14 диспенсера для льда или смежно с ними или быть комбинацией этих вариантов.
Основание 75 может быть расположено под донной стенкой 41. В различных вариантах осуществления основание 75 и донная стенка 41 могут иметь конструкцию в виде единого блока или иметь отдельную конструкцию. В некоторых вариантах осуществления основание 75 крепится к донной стенке 41. В других вариантах осуществления основание 75 и донная стенка 41 имеют конструкцию в виде единого блока. В некоторых вариантах осуществления основание 75 может крепиться к полу помещения. Примеры основания 75 включают в себя, без ограничений, платформу, колеса, ролики, ножки, колышки, блоки или их комбинацию.
В различных вариантах осуществления корпус 14 диспенсера для льда не прикреплен к диспенсеру 13 для льда. В некоторых вариантах осуществления корпус 14 диспенсера для льда крепится к задней стороне 4, задней стенке 15, промежуточной стенке 8, двум боковым стенкам 5 и/или 6, верхней стенке 7 или их комбинации. В некоторых вариантах осуществления корпус 14 диспенсера для льда крепится к задней стороне 4. В других вариантах осуществления корпус 14 диспенсера для льда крепится к задней стенке 15. В дополнительных вариантах осуществления корпус 14 диспенсера для льда крепится к промежуточной стенке 8. В других вариантах осуществления корпус 14 диспенсера для льда крепится к двум боковым стенкам 5 и 6. В других вариантах осуществления корпус 14 диспенсера для льда крепится к верхней стенке 7. В других вариантах осуществления корпус 14 диспенсера для льда крепится к стене помещения при установке модульного блока 1 диспенсеров в этом помещении.
Можно использовать любой приемлемый крепежный механизм. Приемлемые крепежные механизмы включают в себя, без ограничений, клей, эпоксидную смолу, адгезив, клейкую ленту, шурупы, гвозди, гайки и болты, шканты, шпунтовое соединение, сварку, формовку или их комбинацию.
Для сведения к минимуму заметности диспенсера 13 для льда и для оформления потребительского восприятия корпус 14 диспенсера для льда может быть такого же или похожего цвета, что и стена помещения, если модульный блок 1 диспенсеров устанавливают в этом помещении. Подбор цвета корпуса 14 диспенсера для льда в соответствии со стеной помещения позволяет по существу добиться слияния диспенсера 13 для льда со стеной помещения. При обеспечении слияния корпуса 14 диспенсера для льда со стеной помещения потребитель сосредоточивается на доступной продукции и информации о бренде. При этом создается связное восприятие розлива напитков, а размер (т.е. ширина, глубина и высота) диспенсера 13 для льда маскируется без потери функциональности. Кроме того, при наличии каркаса 2, а также когда корпус 14 диспенсера для льда имеет такой же или похожий цвет, что и стена помещения, отвлечение внимания потребителя хаосом помещения и оборудования менее вероятно. По существу потребительское восприятие становится оформленным, и потребитель в большей степени способен сосредоточиваться на доступной продукции.
В некоторых вариантах осуществления корпус 14 диспенсера для льда имеет такой же или похожий цвет, что и покрытие, нанесенное на стену или расположенное смежно с ней при установке модульного блока 1 диспенсеров в этом помещении. Такое покрытие не имеет конкретных ограничений. Покрытие может быть выполнено, например, из краски, полотна/ткани, бумаги, пластмассы, металла, толстого или тонкого картона или их комбинации.
В других вариантах осуществления задняя сторона 4 содержит заднюю стенку 15, а задняя стенка 15 имеет такой же или похожий цвет, что и стена помещения, если модульный блок диспенсеров устанавливают в этом помещении. В других вариантах осуществления корпус 14 диспенсера для льда и задняя стенка 15 имеют такой же или похожий цвет, что и стена помещения, если модульный блок 1 диспенсеров устанавливают в этом помещении. В некоторых вариантах осуществления корпус 14 диспенсера для льда и задняя стенка 15 имеют конструкцию в виде единого блока и имеют такой же или похожий цвет, что и стена помещения, если модульный блок 1 диспенсеров устанавливают в этом помещении.
В одном или более вариантах осуществления корпус 14 диспенсера для льда и задняя стенка 15 имеют такой же или похожий цвет, что и покрытие, нанесенное на стену или смежно с ней при установке модульного блока 1 диспенсеров в этом помещении. Такое покрытие не имеет конкретных ограничений. Покрытие может быть выполнено, например, из краски, полотна/ткани, бумаги, пластмассы, металла, толстого или тонкого картона или их комбинации.
В некоторых вариантах осуществления каркас 2 модульного блока 1 диспенсеров, включая переднюю сторону 3, заднюю сторону 4, две боковых стенки 5 и 6, верхнюю стенку 7, промежуточную стенку 8, место 17 для хранения и донную стенку 41, имеет такой же или похожий цвет, что и стена помещения, если модульный блок 1 диспенсеров устанавливают в этом помещении. Стена помещения не имеет конкретных ограничений. В различных вариантах осуществления стена помещения может быть выполнена, например, из полотна/ткани, дерева, гипсокартона, бетона, кирпича, металла, камня или их комбинации.
В некоторых вариантах осуществления каркас 2 модульного блока 1 диспенсеров, включая переднюю сторону 3, заднюю сторону 4, две боковых стенки 5 и 6, верхнюю стенку 7, промежуточную стенку 8, место 17 для хранения и донную стенку 41, имеет такой же или похожий цвет, что и покрытие, нанесенное на стену или смежно с ней при установке модульного блока 1 диспенсеров в этом помещении. Такое покрытие не имеет конкретных ограничений. Покрытие может быть выполнено, например, из краски, полотна/ткани, бумаги, пластмассы, металла, толстого или тонкого картона или их комбинации.
Модульный блок 1 диспенсеров может быть изготовлен и/или собран не на месте установки и затем перевезен в намеченное помещение, изготовлен и/или собран на месте установки или изготовлен комбинацией этих способов. Например, в некоторых вариантах осуществления весь модульный блок 1 диспенсеров может быть изготовлен и/или собран не на месте установки и затем перевезен в намеченное помещение. В других вариантах осуществления весь модульный блок 1 диспенсеров может быть изготовлен и/или собран на месте установки в намеченном помещении. В дополнительных вариантах осуществления компоненты модульного блока 1 диспенсеров (т.е. каркас 2) могут быть изготовлены не на месте установки, перевезены в намеченное помещение и затем собраны с остальными компонентами модульного блока 1 диспенсеров.
Примеры помещений включают в себя, без ограничений, рестораны, заправочные станции, круглосуточные минимаркеты, театры, конференц-центры, торгово-развлекательные комплексы, спортивные арены и стадионы, аэропорты, кафетерии и другие места досуга и/или общественного питания. В различных вариантах осуществления модульный блок 1 диспенсеров можно установить на стене помещения, вплотную к стене помещения, смежно со стеной помещения, встроить в стену помещения или использовать комбинацию этих вариантов. В некоторых вариантах осуществления каркас 2 может определять стену помещения. В других вариантах осуществления каркас 2 и стена помещения имеют конструкцию в виде единого блока. В некоторых вариантах осуществления после установки каркас 2 и стена помещения становятся одним целым.
В некоторых вариантах осуществления размер модульного блока 1 диспенсеров задается таким образом, чтобы его можно было легко перевезти и установить в намеченном помещении. Например, в некоторых вариантах осуществления размер модульного блока 1 диспенсеров задается таким образом, чтобы полностью изготовленный и/или собранный блок мог поместиться в лифте.
Диспенсер 13 для льда не ограничивается каким-либо конкретным устройством выдачи льда. В некоторых вариантах осуществления в диспенсере 13 для льда имеется отделение хранения льда, отделения производства льда или их комбинация. Например, в некоторых вариантах осуществления диспенсер 13 для льда хранит и выдает лед, но не производит лед. В других вариантах осуществления диспенсер 13 для льда производит, хранит и выдает лед. В некоторых вариантах осуществления диспенсер 13 для льда содержит льдогенератор, расположенный поверх отделения хранения льда и/или отделения выдачи льда.
Размещение диспенсера 13 для льда, окруженного корпусом 14 диспенсера для льда, между первым диспенсером 11 для напитков и вторым диспенсером 12 для напитков позволяет сформировать у пользователя полуприватное восприятие и дополнительно сконцентрировать внимание потребителя на доступной продукции. В различных вариантах осуществления корпус 14 диспенсера для льда не крепится к диспенсеру 13 для льда. Например, в некоторых вариантах осуществления корпус 14 диспенсера для льда может надеваться поверх диспенсера 13 для льда, как рукав, или вокруг диспенсера 13 для льда, как маска. В некоторых вариантах осуществления две боковых стенки 19 и 20 корпуса крепятся к стене помещения при установке модульного блока 1 в этом помещении. В других вариантах осуществления корпус 14 диспенсера для льда может крепиться к диспенсеру 13 для льда в одной или более точках крепления/анкеровки. В некоторых вариантах осуществления две боковых стенки 19 и 20 корпуса крепятся к задней стенке 15. В дополнительных вариантах осуществления две боковых стенки 19 и 20 корпуса и задняя стенка 15 имеют конструкцию в виде единого блока.
Первый диспенсер 11 для напитков и второй диспенсер 12 для напитков не ограничиваются каким-либо конкретным типом диспенсера для напитков. На ФИГ. 1, 2, 7А, 7В, 12 и 14 показаны первый диспенсер 11 для напитков и второй диспенсер 12 для напитков в соответствии с одним или более вариантами осуществления. В некоторых вариантах осуществления первый диспенсер 11 для напитков и второй диспенсер 12 для напитков могут содержать колонки с одной или более раздаточными головками 38, из которых можно разливать один или более напитков. Из первого диспенсера 11 для напитков и второго диспенсера 12 для напитков могут разливаться горячие или холодные напитки. В различных вариантах осуществления из первого диспенсера 11 для напитков и второго диспенсера 12 для напитков можно разливать газированные напитки, безалкогольные напитки, содовые воды, колы, соки, чаи, воду или их комбинации.
В некоторых вариантах осуществления первый диспенсер 11 для напитков и/или второй диспенсер 12 для напитков могут иметь каплесборник 40, расположенный под одной или более раздаточными головками 38. В различных вариантах осуществления первый диспенсер 11 для напитков и/или второй диспенсер 12 для напитков могут дополнительно содержать экран 39, на котором потребитель может видеть информацию о доступной продукции и о конкретном напитке, который заказал потребитель. В некоторых вариантах осуществления экран 39 представляет собой сенсорный экран, позволяющий потребителю взаимодействовать с первым диспенсером 11 для напитков и/или вторым диспенсером 12 для напитков. В различных вариантах осуществления первый диспенсер 11 для напитков и/или второй диспенсер 12 для напитков могут дополнительно содержать рекламу, логотип, фирменное название или рисунок 36, которые размещены на первом диспенсере 11 для напитков и/или втором диспенсере 12 для напитков.
Первый диспенсер 11 для напитков и второй диспенсер 12 для напитков могут дополнительно иметь лампы. Например, в некоторых вариантах осуществления первый диспенсер 11 для напитков и/или второй диспенсер 12 для напитков могут иметь лампу, расположенную смежно с одной или более раздаточными головками 38, над одной или более раздаточными головками 38, под одной или более раздаточными головками 38, окружающую одну или более раздаточные головки 38, находящуюся внутри одной или более раздаточных головок 38, или в комбинации этих вариантов. Такие лампы не ограничиваются каким-либо конкретным типом лампы.
В других вариантах осуществления модульный блок 1 диспенсеров может дополнительно содержать детектор движения, который активирует лампу первого диспенсера для напитков, причем такая лампа расположена смежно с одной или более раздаточными головками 38 первого диспенсера 11 для напитков, над одной или более раздаточными головками 38 первого диспенсера 11 для напитков, под одной или более раздаточными головками 38 первого диспенсера 11 для напитков, окружает одну или более раздаточные головки 38 первого диспенсера 11 для напитков или находится внутри одной или более раздаточных головок 38 первого диспенсера 11 для напитков, если пользователь находится перед первым диспенсером 11 для напитков. В других вариантах осуществления модульный блок 1 диспенсеров может дополнительно содержать детектор жестов, который активирует лампу первого диспенсера для напитков, причем такая лампа расположена сме
