Посудомоечная машина

Посудомоечная машина

Иллюстрации

Показать все

Реферат

Область техники

[1] Варианты осуществления настоящего описания изобретения относятся к посудомоечной машине.

Уровень техники

[2] Посудомоечная машина представляет собой бытовой прибор, который использует моющее средство и воду для смывания пищевых отходов с грязных тарелок и кухонной посуды.

[3] Обычно, посудомоечная машина включает в себя корпус, корзину для тарелок, размещенную в корпусе, для размещения предметов, подлежащих мойке, разбрызгивающий кронштейн для разбрызгивания моечной воды на корзину для тарелок, сточный резервуар для накапливания моечной воды и подающий проточный канал для подачи моечной воды, накопленной в сточном резервуаре, на разбрызгивающий кронштейн.

Описание изобретения

Техническая задача

[4] Аспект настоящего изобретения заключается в одновременном обеспечении монтажа с возможностью вращения вспомогательного кронштейна на главном кронштейне посредством соединительного элемента вспомогательного кронштейна и предотвращении прогибания вспомогательного кронштейна.

[5] Другой аспект настоящего изобретения заключается в одновременном обеспечении соединения с возможностью вращения вспомогательного кронштейна с главным кронштейном и обеспечении подачи моечной воды из соединительного элемента вспомогательного кронштейна.

[6] Еще один другой аспект настоящего изобретения заключается в поддержании прочности соединительного элемента вспомогательного кронштейна.

[7] Еще один другой аспект настоящего изобретения заключается в одновременном обеспечении вращения вспомогательного кронштейна и предотвращении отхода вспомогательного кронштейна от соединительного элемента вспомогательного кронштейна.

[8] Еще один другой аспект настоящего изобретения заключается в усилении соединения между вспомогательным кронштейном и соединительным элементом вспомогательного кронштейна.

[9] Еще один другой аспект настоящего изобретения заключается в облегчении снятия вспомогательного кронштейна пользователем.

[10] Еще один другой аспект настоящего изобретения заключается в предотвращении накапливания инородного вещества, содержащегося в моечной воде, на соединительном элементе вспомогательного кронштейна.

[11] Еще один другой аспект настоящего изобретения заключается в направлении вверх моечной воды, впущенной в соединительный элемент вспомогательного кронштейна.

[12] Еще один другой аспект настоящего изобретения заключается в предотвращении скручивания поддерживающего ребра.

Решение проблемы

[13] В одном варианте осуществления, посудомоечная машина содержит: сточный резервуар, выполненный с возможностью накапливания воды; главный кронштейн, размещенный на сточном резервуаре и выполненный с возможностью подачи воды из сточного резервуара; вспомогательный кронштейн, размещенный с возможностью вращения на главном кронштейне и выполненный с возможностью разбрызгивания воды; и соединительный элемент вспомогательного кронштейна, размещенный на главном кронштейне и выполненный таким образом, чтобы поддерживать с возможностью вращения вспомогательный кронштейн, причем вспомогательный кронштейн включает в себя вспомогательный проточный канал, выполненный с возможностью обеспечения потока воды из вспомогательного кронштейна, причем главный кронштейн включает в себя передаточный проточный канал во взаимодействии по текучей среде с вспомогательным проточным каналом, причем соединительный элемент вспомогательного кронштейна содержит: проточную трубу, размещенную на главном кронштейне, во взаимодействии по текучей среде с передаточным проточным каналом и вспомогательным проточным каналом, вал, вставленный в вспомогательный проточный канал, выступ, проходящий от вала, и одно или более поддерживающих ребер, выполненных с возможностью соединения проточной трубы с валом, и ограничивающую отход часть, размещенную на вспомогательном кронштейне и выполненную таким образом, чтобы контактировать с выступом и чтобы окружать по меньшей мере участок вала, тем самым ограничивая отделение от соединительного элемента вспомогательного кронштейна на основании вращения вспомогательного кронштейна.

[14] Вода, протекающая через передаточный проточный канал, может впускаться в вспомогательный проточный канал через посредство проточной трубы.

[15] По меньшей мере одно из одного или более поддерживающих ребер может включать в себя проточное отверстие, заданное на одной стороне, причем вода, протекающая через передаточный проточный канал, протекает в вспомогательный проточный канал через посредство проточного отверстия.

[16] Посудомоечная машина может дополнительно содержать ребро жесткости, размещенное на валу.

[17] Ребро жесткости может быть соединено с по меньшей мере одним из одного или более поддерживающих ребер.

[18] Одно или более поддерживающих ребер может включать множество поддерживающих ребер, причем множество поддерживающих ребер размещено равноугольным друг от друга относительно вала.

[19] Ограничивающая отход часть может быть выполнена таким образом, чтобы окружать по меньшей мере участок вала.

[20] Посудомоечная машина может дополнительно содержать поддерживающую часть, выполненную с возможностью поддерживания вала и размещенную на вспомогательном проточном канале, причем поддерживающая часть выполнена таким образом, чтобы окружать по меньшей мере участок вала.

[21] Соединительный элемент вспомогательного кронштейна может быть выполнен с возможностью освобождения из соединения с вспомогательным кронштейном на основании вращения вспомогательного кронштейна в положение, которое задает предварительно заданный угол с соединительным элементом вспомогательного кронштейна.

[22] Посудомоечная машина может дополнительно содержать ограничивающую часть, размещенную на внешней окружной поверхности проточной трубы и выполненную с возможностью ограничения диапазона вставки проточной трубы.

[23] Посудомоечная машина может дополнительно содержать подшипник, размещенный на внешней окружной поверхности проточной трубы; и контактную часть, размещенную на вспомогательном кронштейне и выполненную с возможностью контакта с подшипниковым узлом.

[24] Контактная часть может включать в себя выпускное отверстие, выполненное с возможностью сообщения с внешним участком вспомогательного кронштейна, причем выпускное отверстие выполнено с возможностью выпуска воды, протекшей назад из вспомогательного проточного канала, на контактную часть.

[25] Проточная труба может быть выполнена в виде одного целого с главным кронштейном.

[26] Одно или более поддерживающих ребер могут содержать: первое поддерживающее ребро, размещенное на первой стороне проточной трубы и выполненное таким образом, чтобы проходить в продольном направлении проточной трубы; второе поддерживающее ребро, размещенное на второй стороне проточной трубы и параллельное относительно первого поддерживающего ребра; и третье поддерживающее ребро, соединенное с первым поддерживающим ребром и вторым поддерживающим ребром, причем вал соединен с третьим поддерживающим ребром.

[27] Каждая из соединительной части, выполненной с возможностью соединения первого поддерживающего ребра с третьим поддерживающим ребром, и соединительной части, выполненной с возможностью соединения второго поддерживающего ребра с третьим поддерживающим ребром, могут быть скруглены.

[28] Внутренняя окружная поверхность третьего поддерживающего ребра может быть ориентирована под острым углом с продольным направлением проточной трубы.

[29] Внутренняя окружная поверхность третьего поддерживающего ребра может быть наклонена и выполнена таким образом, чтобы направлять вверх воду, впущенную в вспомогательный проточный канал через посредство проточной трубы.

[30] Передние концевые участки одного или более поддерживающих ребер могут быть соединены с валом, причем задние концевые участки одного или более поддерживающих ребер соединены с внутренней окружной поверхностью проточной трубы.

[31] Задние концевые участки одного или более поддерживающих ребер могут быть наклонены под острыми углами с внутренней окружной поверхностью проточной трубы.

[32] Вертикальная ширина одного или более поддерживающих ребер может быть больше горизонтальной ширины.

[33] Задние концевые участки одного или более поддерживающих ребер могут быть выполнены таким образом, чтобы проходить вниз от верхнего участка внутренней окружной поверхности проточной трубы.

[34] Задние концевые участки одного или более поддерживающих ребер могут быть выполнены таким образом, чтобы проходить вверх от нижнего участка внутренней окружной поверхности проточной трубы.

[35] В другом варианте осуществления, посудомоечная машина содержит: сточный резервуар, выполненный с возможностью накапливания воды; главный кронштейн, размещенный на сточном резервуаре и выполненный с возможностью получения воды из сточного резервуара; вспомогательный кронштейн, размещенный с возможностью вращения на главном кронштейне и содержащий вспомогательное разбрызгивающее отверстие, выполненное с возможностью разбрызгивания воды; вспомогательный проточный канал, образованный в вспомогательном кронштейне и выполненный с возможностью подачи воды, выпущенной через вспомогательное разбрызгивающее отверстие; передаточный проточный канал, образованный в главном кронштейне и выполненный с возможностью подачи воды к вспомогательному проточному каналу; и соединительный элемент вспомогательного кронштейна, соединенный с главным кронштейном и вставленный в вспомогательный проточный канал для поддерживания с возможностью вращения вспомогательного кронштейна, причем ограничивающая отход часть размещена на вспомогательном кронштейне и выполнена с возможностью контакта с одной стороной соединительного элемента вспомогательного кронштейна и ограничения отделения от соединительного элемента вспомогательного кронштейна на основании вращения вспомогательного кронштейна; причем проточное отверстие, через которое протекает вода, образовано на соединительном элементе вспомогательного кронштейна; и причем вода, протекающая через передаточный проточный канал, впускается в вспомогательный проточный канал через посредство проточного отверстия.

[36] Соединительный элемент вспомогательного кронштейна может содержать: проточную трубу, размещенную на главном кронштейне и выполненную с возможностью сообщения с передаточным проточным каналом и вспомогательным проточным каналом; вал, вставленный в вспомогательный проточный канал; выступ, выполненный таким образом, чтобы проходить от вала; и по меньшей мере одно или более поддерживающих ребер, выполненных с возможностью соединения проточной трубы с валом.

Полезные преимущества изобретения

[37] В соответствии с вариантом осуществления, посудомоечная машина может варьировать угол разбрызгивания посредством использования главного кронштейна и вспомогательных кронштейнов, смонтированных с возможностью вращения на главном кронштейне.

[38] Кроме того, посудомоечная машина может одновременно обеспечивать вращение вспомогательного кронштейна и предотвращать отход вспомогательного кронштейна от соединительного элемента вспомогательного кронштейна.

[39] Кроме того, предотвращено, что инородное вещество, содержащееся в моечной воде, накапливается на соединительном элементе вспомогательного кронштейна.

Краткое описание чертежей

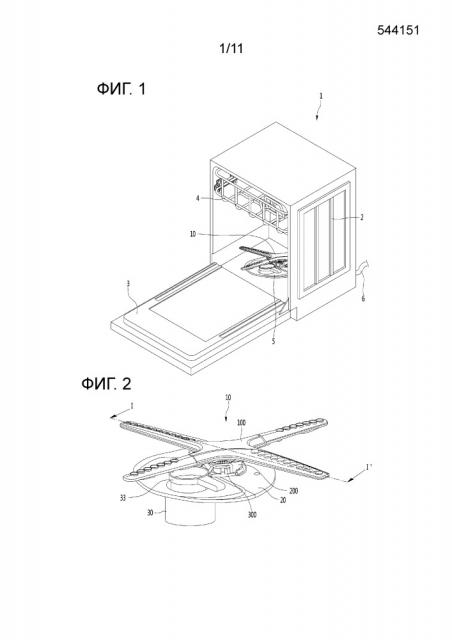

[40] Фиг.1 представляет собой перспективный вид примера посудомоечной машины;

[41] Фиг.2 представляет собой вид, показывающий пример соединительной конструкции между сточным резервуаром фиг.1 и узлом разбрызгивающего кронштейна;

[42] Фиг.3 представляет собой перспективный вид с разнесением деталей примера узла разбрызгивающего кронштейна фиг.2;

[43] Фиг.4 представляет собой разрез узла разбрызгивающего кронштейна фиг.2, взятый по линии I-Iʹ;

[44] Фиг.5 представляет собой вид, показывающий нижнюю поверхность разбрызгивающего кронштейна фиг.3;

[45] Фиг.6 представляет собой вид с разнесением деталей разбрызгивающего кронштейна фиг.5;

[46] Фиг.7-10 представляют собой виды для описания порядка сборки узла разбрызгивающего кронштейна фиг.3;

[47] Фиг.11 представляет собой вид, показывающий пример нижней поверхности узла разбрызгивающего кронштейна;

[48] Фиг.12 представляет собой вид сбоку узла разбрызгивающего кронштейна фиг.11;

[49] Фиг.13 представляет собой перспективный вид примера соединительного элемента вспомогательного кронштейна;

[50] Фиг.14 представляет собой перспективный вид примера разреза с вырезом переднего концевого участка вспомогательного кронштейна;

[51] Фиг.15 представляет собой перспективный вид примера разреза с вырезом заднего концевого участка вспомогательного кронштейна;

[52] Фиг.16 представляет собой вид, показывающий состояние, в котором вспомогательный кронштейн вращается, при этом будучи соединенным с соединительным элементом вспомогательного кронштейна;

[53] Фиг.17-19 представляют собой виды, последовательно показывающие состояния, в которых вспомогательный кронштейн соединяется с соединительным элементом вспомогательного кронштейна;

[54] Фиг.20 представляет собой перспективный вид примера соединительного элемента вспомогательного кронштейна;

[55] Фиг.21 представляет собой вид снизу соединительного элемента вспомогательного кронштейна фиг.20;

[56] Фиг.22 представляет собой вид сбоку соединительного элемента вспомогательного кронштейна фиг.20;

[57] Фиг.23 представляет собой перспективный вид примера соединительного элемента вспомогательного кронштейна;

[58] Фиг.24 представляет собой вид сбоку соединительного элемента вспомогательного кронштейна фиг.23;

[59] Фиг.25 представляет собой вид сбоку в разрезе соединительного элемента вспомогательного кронштейна фиг.23;

[60] Фиг.26 представляет собой перспективный вид примера соединительного элемента вспомогательного кронштейна;

[61] Фиг.27 представляет собой вид сбоку соединительного элемента вспомогательного кронштейна фиг.26; и

[62] Фиг.28 представляет собой вид сбоку в разрезе соединительного элемента вспомогательного кронштейна фиг.26.

Осуществление изобретения

[63] Ссылаясь на фиг.1 и 2, посудомоечная машина 1 может включать в себя корпус 2, в котором образовано пространство для мытья, дверь 3, которая может быть выполнена таким образом, чтобы выборочно открывать и закрывать пространство для мытья, корзину 4, расположенную в корпусе 2 для размещения предмета, подлежащего мойке, сточный резервуар 5, размещенный в корпусе 2 для накапливания моечной воды, и узел 10 разбрызгивающего кронштейна, размещенный в корпусе 2, для разбрызгивания моечной воды на предмет, подлежащий мойке, размещенный в корзине 4.

[64] Корзина 4 может монтироваться так, чтобы вытягиваться спереди корпуса 2. Пользователь может вытягивать корзину 4 спереди корпуса 2 для размещения предмета, подлежащего мойке.

[65] Сточный резервуар 5 может включать в себя закрывающий элемент 20 сточного резервуара и выпускной узел 30 сточного резервуара, размещенный на закрывающем элементе 20 сточного резервуара. Сточный резервуар 5 может принимать моечную воду снаружи через водоподающий узел 6 и может выпускать моечную воду, разбрызганную в корпусе 2, через выпускной узел 30 сточного резервуара. Водоподающий насос для перемещения моечной воды, наколенной в сточном резервуаре 5, к узлу 10 разбрызгивающего кронштейна, может размещаться в сточном резервуаре 5.

[66] Узел 33 восстановления моечной воды для восстановления моечной воды, разбрызганной в корпусе 2, может размещаться в выпускном узле 30 сточного резервуара. Инородные вещества, например, пищевые отходы, содержащиеся в моечной воде, могут фильтроваться посредством фильтра, размещенного в узле 33 восстановления моечной воды. Моечная вода, восстановленная в сточном резервуаре 5 посредством узла 33 восстановления моечной воды, может повторно подаваться к узлу 10 разбрызгивающего кронштейна посредством водоподающего насоса, размещенного в сточном резервуаре 5. Моечная вода, подаваемая через водоподающий узел 6, может повторно использоваться несколько раз.

[67] Узел 10 разбрызгивающего кронштейна может монтироваться на закрывающем элементе 20 сточного резервуара для разбрызгивания моечной воды, накопленной в сточном резервуаре 5, на предмет, подлежащий мойке, размещенный в корзине. Узел 10 разбрызгивающего кронштейна может включать в себя разбрызгивающий кронштейн 100 для разбрызгивания моечной воды, неподвижный зубчатый узел 200, смонтированный на закрывающем элементе 20 сточного резервуара, для поддерживания с возможностью вращения разбрызгивающего кронштейна 100, и кронштейный держатель 300.

[68] Моечная вода, впущенная через водоподающий узел 6, может протекать через сточный резервуар 5 так, чтобы впускаться в узел 10 разбрызгивающего кронштейна, и моечная вода, впущенная в узел 10 разбрызгивающего кронштейна, может разбрызгиваться посредством разбрызгивающего кронштейна 100 на предмет, подлежащий мойке. Узел 10 разбрызгивающего кронштейна может быть непосредственно соединен с водоподающим узлом 6 и непосредственно разбрызгивать моечную воду на предмет, подлежащий мойке, не проходя через сточный резервуар 5.

[69] Узел 10 разбрызгивающего кронштейна может размещаться не только под корзиной 4, как показано, но также размещаться над корзиной 4. Узел 10 разбрызгивающего кронштейна может размещаться в совокупности, чтобы разбрызгивать моечную воду сверху и снизу корзины 4.

[70] Как показано на фиг.3, узел 10 разбрызгивающего кронштейна может включать в себя разбрызгивающий кронштейн 100, неподвижный зубчатый узел 200, кронштейный держатель 300, переключающий узел 400 проточного канала, вращательный зубчатый узел 500 и соединительный элемент 600.

[71] Разбрызгивающий кронштейн 100 может включать в себя главный кронштейн 110 и вспомогательные кронштейны 140 и 150, соединенные с возможностью вращения с главным кронштейном 110. Вспомогательные кронштейны 140 и 150 могут быть предусмотрены в виде одной пары, как показано. Множество проточных каналов, через которые протекает моечная вода, подаваемая из сточного резервуара 5, может быть образовано в главном кронштейне 110.

[72] Верхние разбрызгивающие отверстия 123 и 124, через которые разбрызгивается моечная вода, впущенная в главный кронштейн 110, могут быть образованы в верхнем участке главного кронштейна 110. Моечная вода, впущенная в главный кронштейн 110 из сточного резервуара 5, может разбрызгиваться сверху главного кронштейна 110 через верхние разбрызгивающие отверстия 123 и 124. Моечная вода, разбрызгиваемая через верхние разбрызгивающие отверстия 123 и 124, может направляться на предмет, подлежащий мойке.

[73] Главный кронштейн 110 может включать в себя соединительный узел 180 кронштейного держателя, размещенный на нижней поверхности главного кронштейна 110 и имеющий по меньшей мере участок кронштейного держателя 300.

[74] Вспомогательные кронштейны 140 и 150 могут вращаться посредством соединительного элемента 600 в предварительно заданном угловом диапазоне. Верхние вспомогательные разбрызгивающие отверстия 143 и 153 могут быть выполнены с возможностью разбрызгивания моечной воды, впущенной в главный кронштейн 110. Верхние вспомогательные разбрызгивающие отверстия также могут быть образованы во вспомогательных кронштейнах 140 и 150.

[75] Главный кронштейн 110 может включать в себя первую удлинительную часть 111 и вторую удлинительную часть 112, радиально отходящие относительно соединительного узла 180 кронштейного держателя. Вспомогательные кронштейны 140 и 150 могут монтироваться соответствующим образом и с возможностью вращения на первой удлинительной части 111 и второй удлинительной части 112.

[76] Первый передаточный проточный канал и второй передаточный проточный канал, через которые протекает моечная вода, впущенная из сточного резервуара 5, могут быть соответственно образованы в первой удлинительной части 111 и второй удлинительной части 112. Моечная вода, протекающая через первый передаточный проточный канал и второй передаточный проточный канал, может протекать к вспомогательным кронштейнам 140 и 150.

[77] Вспомогательные кронштейны 140 и 150 могут включать первый вспомогательный кронштейн 140, соединенный с возможностью вращения с первой удлинительной частью 111, и второй вспомогательный кронштейн 150, соединенный с возможностью вращения со второй удлинительной частью 112. Некоторая часть моечной воды, впущенной в главный кронштейн 110, может протекать к первому вспомогательному проточному каналу (141, см. фиг.14), образованному в первом вспомогательном кронштейне 140, и второму вспомогательному проточному каналу, образованному во втором вспомогательном кронштейне 150.

[78] По меньшей мере одно первое верхнее вспомогательное разбрызгивающее отверстие 143 может быть образовано в первом вспомогательном кронштейне 140, и по меньшей мере одно второе верхнее вспомогательное разбрызгивающее отверстие 153 может быть образовано во втором вспомогательном кронштейне 150. Моечная вода, впущенная в первый вспомогательный проточный канал (141, см. фиг.14), образованный в первом вспомогательном кронштейне 140, может разбрызгиваться через по меньшей мере одно первое верхнее вспомогательное разбрызгивающее отверстие 143, и моечная вода, впущенная во второй вспомогательный проточный канал, образованный во внутреннем пространстве второго вспомогательного кронштейна 150, может разбрызгиваться через по меньшей мере одно второе верхнее вспомогательное разбрызгивающее отверстие 153.

[79] Разбрызгивающий кронштейн 100 может вращаться посредством силы отталкивания, создаваемой, когда моечная вода разбрызгивается через верхние разбрызгивающие отверстия 123 и 124 или верхние вспомогательные разбрызгивающие отверстия 143 и 153. То есть, разбрызгивающий кронштейн 100 может вращаться посредством силы отталкивания, создаваемой при разбрызгивании моечной воды без отдельного приводного устройства, например двигателя.

[80] Главный кронштейн 110 может включать первый кронштейн 113, проходящий вдоль одного направления от центра главного кронштейна 110, и второй кронштейн 114, проходящий вдоль противоположного направления первого кронштейна 113. По меньшей мере одно первое верхнее разбрызгивающее отверстие 123 может быть образовано в первом кронштейне 113, и по меньшей мере одно второе верхнее разбрызгивающее отверстие 124 может быть образовано во втором кронштейне 114.

[81] Первое верхнее разбрызгивающее отверстие 123 может быть образовано в совокупности вдоль продольного направления первого кронштейна 113. Второе верхнее разбрызгивающее отверстие 124 может быть образовано в совокупности вдоль продольного направления второго кронштейна 114.

[82] Разбрызгивающий кронштейн 100 может вращаться в одном направлении посредством силы отталкивания, создаваемой при разбрызгивании моечной воды через по меньшей мере одно первое верхнее разбрызгивающее отверстие 123 и по меньшей мере одно второе верхнее разбрызгивающее отверстие 124. Множество сил отталкивания может создаваться, так как моечная вода разбрызгивается через множество разбрызгивающих отверстий. По меньшей мере одно первое верхнее разбрызгивающее отверстие 123 и по меньшей мере одно второе верхнее разбрызгивающее отверстие 124 размещены таким образом, что результирующая сила множества сил отталкивания, создаваемых разбрызгиванием моечной воды, вращает разбрызгивающий кронштейн 100 в одном направлении.

[83] Моечная вода, впущенная в разбрызгивающий кронштейн 100, может протекать к главному кронштейну 110 и разбрызгиваться через верхние разбрызгивающие отверстия 123 и 124. Также, моечная вода, впущенная в разбрызгивающий кронштейн 100, может протекать к вспомогательным кронштейнам 140 и 150 и разбрызгиваться через верхние вспомогательные разбрызгивающие отверстия 143 и 153.

[84] Неподвижный зубчатый узел 200 может быть прикреплен к закрывающему элементу 20 сточного резервуара посредством крепежного узла 22 зубчатого колеса, размещенного на закрывающем элементе 20 сточного резервуара. Неподвижный зубчатый узел 200 может быть размещен таким образом, чтобы зацепляться с вращательным зубчатым узлом 500.

[85] Кронштейный держатель 300 может быть соединен с разбрызгивающим кронштейном 100 и прикреплен к разбрызгивающему кронштейну 100. Кронштейный держатель 300 может вращаться вместе с разбрызгивающим кронштейном 100 и может служить в качестве центральной оси вращения разбрызгивающего кронштейна 100.

[86] Кронштейный держатель 300 может быть прикреплен с возможностью вращения к закрывающему элементу 20 сточного резервуара, при этом будучи соединенным с разбрызгивающим кронштейном 100. Моечная вода, подаваемая из сточного резервуара 5, может подаваться к разбрызгивающему кронштейну 100 после впуска в кронштейный держатель 300.

[87] Кронштейный держатель 300 может быть выполнен в виде одного целого с главным кронштейном 110. В некоторых примерах, главный кронштейн 110 прикреплен с возможностью вращения к закрывающему элементу 20 сточного резервуара.

[88] Переключающий узел 400 проточного канала может быть размещен в кронштейном держателе 300 и служить для переключения проточного канала моечной воды, подаваемой к разбрызгивающему кронштейну 100 из кронштейного держателя 300.

[89] Вращательный зубчатый узел 500 может быть смонтирован с возможностью вращения на нижней поверхности разбрызгивающего кронштейна 100. Когда разбрызгивающий кронштейн 100 вращается, вращательный зубчатый узел 500 может одновременно перемещаться в окружном направлении вдоль окружности неподвижного зубчатого узла 200, прикрепленного к закрывающему элементу 20 сточного резервуара, и вращаться посредством зацепления с неподвижным зубчатым узлом 200.

[90] Соединительный элемент 600 может монтироваться на разбрызгивающем кронштейне 100. Соединительный элемент 600 может вращать вспомогательные кронштейны 140 и 150 назад и вперед, когда вращается вращательный зубчатый узел 500.

[91] Ссылаясь на фиг.4, узел 10 разбрызгивающего кронштейна может быть прикреплен к закрывающему элементу 20 сточного резервуара. Кронштейный держатель 300 может быть прикреплен с возможностью вращения к закрывающему элементу 20 сточного резервуара, тогда как удлинительная часть 315, образованная на кронштейном держателе 300, прикреплена к крепежной части 23 кронштейного держателя, размещенной на закрывающем элементе 20 сточного резервуара.

[92] Крепежная часть 223, размещенная на неподвижном зубчатом узле 200, может быть прикреплена к крепежному узлу 22 зубчатого колеса, размещенному на закрывающем элементе 20 сточного резервуара. Соответственно, неподвижный зубчатый узел 200 может быть соединен с закрывающим элементом 20 сточного резервуара. В противоположность кронштейному держателю 300, неподвижный зубчатый узел 200 прикреплен без возможности вращения.

[93] Вращательный зубчатый узел 500 может устанавливаться на вращательный вал 135 зубчатого колеса, размещенный на разбрызгивающем кронштейне 100. Соответственно, вращательный зубчатый узел 500 может быть соединен с разбрызгивающим кронштейном 100 и может вращаться вокруг вращательного вала 135 зубчатого колеса.

[94] Соединительный элемент 600 может поддерживаться посредством направляющих выступов 136 и 137, размещенный на разбрызгивающем кронштейне 100. Эксцентриковый выступ 530, размещенный на вращательном зубчатом узле 500, может вставляться в соединительный элемент 600. Посредством вращения вращательного зубчатого узла 500, эксцентриковый выступ 530 может вращать соединительный элемент 600 назад и вперед в пределах предварительно заданного диапазона.

[95] Крепежный выступ 182, размещенный на разбрызгивающем кронштейне 100, может вставляться в размещающий крепежный выступ узел 332, размещенный на кронштейном держателе 300. Кронштейный держатель 300 соединен с разбрызгивающим кронштейном 100.

[96] Главные проточные каналы 117 и 118, через которые протекает моечная вода, впущенная из кронштейного держателя 300, могут быть образованы в разбрызгивающем кронштейне 100. Главные проточные каналы 117 и 118 включают первый главный проточный канал 117, образованный в первом кронштейне 113, и второй главный проточный канал 118, образованный во втором кронштейне 114. Первый главный проточный канал 117 и второй главный проточный канал 118 могут быть отделены друг от друга посредством перегородки 116. Моечная вода, протекающая через первый главный проточный канал 117, может разбрызгиваться наружу через по меньшей мере одно первое верхнее разбрызгивающее отверстие 123, и моечная вода, протекающая через второй главный проточный канал 118, может разбрызгиваться наружу через по меньшей мере одно второе верхнее разбрызгивающее отверстие 124. Главные проточные каналы 117 и 118 могут называться "проточными каналами для моечной воды".

[97] Переключающий узел 400 проточного канала может размещаться в камере 320 кронштейного держателя, размещенной в кронштейном держателе 300. Переключающий узел 400 проточного канала может перемещаться вверх, когда гидравлическое давление в камере 320 кронштейного держателя повышается вследствие впуска моечной воды в камеру 320 кронштейного держателя, и переключающий узел 400 проточного канала может перемещаться вниз, когда гидравлическое давление в камере 320 кронштейного держателя понижается вследствие прекращения впуска моечной воды в камеру 320 кронштейного держателя. Кроме того, моечная вода, размещенная в камере 320 кронштейного держателя, может впускаться в главный кронштейн 110.

[98] Ссылаясь на фиг.5 и 6, разбрызгивающий кронштейн 100 может включать главный кронштейн 110, вспомогательные кронштейны 140 и 150, и соединительные элементы 160 вспомогательных кронштейнов, выполненные с возможностью соединения главного кронштейна 110 со вспомогательными кронштейнами 140 и 150. Главный кронштейн 110 может включать в себя верхнюю раму 120 и нижнюю раму 130.

[99] Нижние разбрызгивающие отверстия 133 и 134, через которые разбрызгивается моечная вода, впущенная в главный кронштейн 110, могут быть образованы в нижней раме 130. Моечная вода, впущенная в главный кронштейн 110, может разбрызгиваться снизу главного кронштейна 110 через нижние разбрызгивающие отверстия 133 и 134. Верхние разбрызгивающие отверстия 123 и 124 и нижние разбрызгивающие отверстия 133 и 134 могут вместе называться "главными разбрызгивающими отверстиями".

[100] Сила отталкивания может создаваться ниже главного кронштейна 110, когда моечная вода разбрызгивается вверх из верхних разбрызгивающих отверстий 123 и 124, и сила отталкивания может создаваться выше главного кронштейна 110, когда моечная вода разбрызгивается вниз из нижних разбрызгивающих отверстий 133 и 134. Моечная вода, впущенная в главный кронштейн 110, может одновременно разбрызгиваться через верхние разбрызгивающие отверстия 123 и 124 и нижние разбрызгивающие отверстия 133 и 134, тем самым компенсируя силы отталкивания в направлениях вверх и вниз, действующие на главный кронштейн 110 вследствие разбрызгивания моечной воды.

[101] Главный кронштейн 110 может включать в себя первый выпуск 111a, образованный на первой удлинительной части 111, и второй выпуск 112a, образованный на второй удлинительной части 112. Часть моечной воды, впущенной в главный кронштейн 110 через сточный резервуар 5, может впускаться в первый вспомогательный кронштейн 140 через первый выпуск 111a, и часть может впускаться во второй вспомогательный кронштейн 150 через второй выпуск 112a.

[102] Как показано, первый вспомогательный кронштейн 140 может размещаться так, чтобы образовывать острый угол с первым кронштейном 113, и второй вспомогательный кронштейн 150 может размещаться так, чтобы образовывать острый угол со вторым кронштейном 114. Однако, воплощения не ограничены на этой форме, и форма может надлежащим образом изменяться в соответствии с конструкцией. Например, первый кронштейн 113 и второй кронштейн 114 могут размещаться так, чтобы образовывать острый угол, и первый вспомогательный кронштейн 140 и второй вспомогательный кронштейн 150 могут размещаться так, чтобы образовывать острый угол.

[103] Нижние вспомогательные разбрызгивающие отверстия 144 и 154 также могут быть образованы в нижних поверхностях вспомогательных кронштейнов 140 и 150. Первое нижнее вспомогательное разбрызгивающее отверстие 144 может быть образовано в первом вспомогательном кронштейне 140, и второе нижнее вспомогательное разбрызгивающее отверстие 154 может быть образовано во втором вспомогательном кронштейне 150.

[104] Моечная вода, впущенная во вспомогательные кронштейны 140 и 150, может одновременно разбрызгиваться через верхние вспомогательные разбрызгивающие отверстия 143 и 153 и нижние вспомогательные разбрызгивающие отверстия 144 и 154, тем самым компенсируя силы отталкивания в направлениях вверх и вниз, действующие на вспомогательные кронштейны 140 и 150 вследствие разбрызгивания моечной воды.

[105] Верхние вспомогательные разбрызгивающие отверстия 143 и 153 и нижние вспомогательные разбрызгивающие отверстия 144 и 154 могут вместе называться "вспомогательными разбрызгивающими отверстиями".

[106] Главный кронштейн 110 может включать в себя вращательный вал 135 зубчатого колеса, вставленный во вращательный зубчатый узел 500, чтобы служить в качестве вращательного вала вращательного зубчатого узла 500. Вращательный вал 135 зубчатого колеса может выступать из нижней рамы 130. Вращательный вал 135 зубчатого колеса может размещаться на нижней поверхности первого кронштейна 113, как показано, но воплощения не ограничены на этом.

[107] Разбрызгивающий кронштейн 100 может включать в себя направляющие выступы 136 и 137 для направления перемещения соединительного элемента 600. Направляющие выступы 136 и 137 могут включать первый направляющий выступ 136, размещенный на нижней поверхности первого кронштейна 113, и второй направляющий выступ 137, размещенный на нижней поверхности второго кронштейна 114. Первый направляющий выступ 136, вращательный вал 135 зубчатого колеса и второй направляющий выступ 137 могут располагаться на одной прямой линии.

[108] Вспомогательные кронштейны 140 и 150 могут включать в себя узлы 146 и 156 передачи мощности для получения мощности от соединительного элемента 600. Узлы 146 и 156 передачи мощности могут быть образованы выступами, которые проходят вниз от нижних поверхностей вспомогательных кронштейнов 140 и 150. Соединительный элемент 600 может быть выполнен с возможностью передачи мощности, полученной от вращательного зубчатого узла 500, на узлы 146 и 156 передачи мощности, тем самым обеспечивая возможность вращения вспомогательных кронштейнов 140 и 150 назад и вперед. Первый узел 146 передачи мощности может размещаться на первом вспомогательном кронштейне 140, и второй узел 156 передачи мощности может размещаться на втором вспомогательном кронштейне 150.

[109] Главный кронштейн 110 может включать в себя соединительный узел 180 кронштейного держателя, размещенный на нижней раме 130. Соединительный узел 180 кронштейного держателя может включать в себя размещающую трубу 181 для кронштейного держателя, в которую вставляется кронштейный держатель 300, и крепежный выступ 182, прикрепленный к кронштейному держателю 300. Крепежный выступ 182 может прикрепляться к кронштейному держателю 300, обеспечивая возможность прикрепления главного кронштейна 110 к кронштейному держателю 300.

[110] Размещающая труба 181 для кронштейного держателя может проходить вниз от нижней рамы 130. Размещающая труба 181 для кронштейного держателя может быть образована с цилиндрической формой и может контактировать с кронштейным держателем 300.

[111] Крепежный выступ 182 может прикрепляться к кронштейному держателю 300, обеспечивая возможность прикрепления главного кронштейна 110 к кронштейному держателю 300. Крепежный выступ 182 может размещаться в совокупности вдоль внешней окружной поверхности соединительного узла 180 кронштейного держателя.

[112] Главный кронштейн 110 может включать в себя множество впусков 138a, 138b, 138c и 138d, через которые впускается моечная вода, подаваемая из кронштейного держателя 300. Множество впусков 138a, 138b, 138c и 138d может быть размещено на нижней раме 130.

[113] Множество впусков 138a, 138b, 138c и 138d включает первый впуск 138a, выполненный с возможностью сообщения с первым главным проточным каналом 117, и второй в
