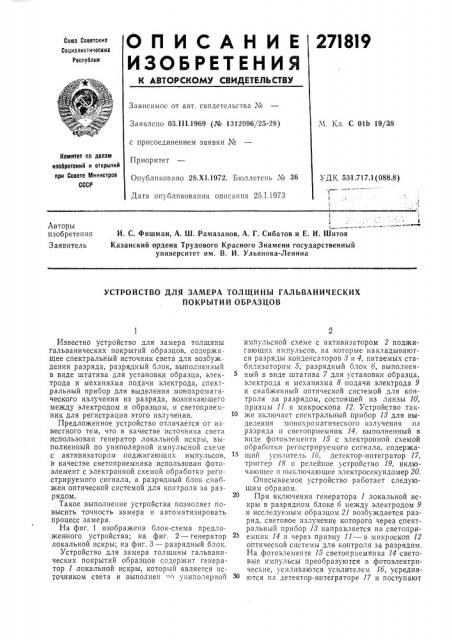

О П И С А Н И Е 27ISI9 изоьеитиния

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 03.111,1969 (№ 1312096/25-28) с присоединением заявки №

Приоритет

Опубликовано 28.Х1.1972. Бюллетень ¹ 36

Дата опубликования описания 25.1.1973

М. Кл. С Olb 19/38

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 531.717.1(088.8) Авторы изобретения

Заявитель

И. С. Фишман, А. Ш. Рамазанов, А. Г. Сибатов и E. И. Шитов

Казанский ордена Трудового Красного Знамени государственный университет им. В. И. Ульянова-Ленина

УСТРОЙСТВО ДЛЯ ЗАМЕРА ТОЛЩИНЫ ГАЛЬВАНИЧЕСКИХ

ПОКРЬПИ Й ОБРАЗЦОВ

Известно устройство для замера толщины гальванических покрытий образцов, содержащее спектральный источник света для возбуждения разряда, разрядный блок, выполненный в виде штатива для установки образца, электрода и механизма подачи электрода, спектральный прибор для выделения монохроматичеокого излучения из разряда, возникающего между электродом и образцом, и светоприемник для регистрации этого излучения.

Предложенное устройство отличается от известного тем, что в качестве источника света использован генератор локальной искры, выполненный по униполярной импульсной схеме с активизатором поджигающих импульсов, в качестве светоприемника использован фотоэлемент с электронной схемой обработки регистрируемого сигнала, а разрядный блок снабжен оптической системой для контроля за разрядом.

Такое выполнение устройства позволяет повысить точность замера и автоматизировать процесс замера.

На фиг. 1 изображена блок-схема предложенного устройства; на фиг. 2 — генератор локальной искры; на фиг. 3 — разрядный блок.

Устройство для замера толщины гальванических покрытий образцов содержит генератор 1 локальной искры, который является источником света и выполнен о униполярной импульсной схеме с активизатором 2 поджигающих импульсов, на которые накладываются разряды конденсаторов 8 и 4, питаемых стабилизатором 5, разрядный блок б, выполненный в виде штатива 7 для установки образца, электрода и механизма 8 подачи электрода 9 и снабженный оптической системой для контроля за разрядом, состоящей из линзы 10, призмы 11 и микроскопа 12. Устройство так10 же включает спектральный прибор 18 для выделения монохроматического излучения из разряда и светоприемник 14, выполненный в виде фотоэлемента 15 с электронной схемой обработки регистрируемого сигнала, содержащий усилитель 16, детектор-интегратор 17, триггер 18 и релейное устройство 19, включающее и выключающее электросекундомер 20.

Описываемое устройство работает следующим образом

При включении генератора 1 локальной искры в разрядном блоке б между электродом 9 и исследуемым образцом 21 возбуждается разряд, световое излучение которого через спектральный прибор 18 направляется на светоприемник 14 и через призму 11 — в микроскоп 12 оптической системы для контроля за разрядом.

На фотоэлементе 15 светоприемника 14 световые импульсы преобразуются в фотоэлектрические, усиливаются усилителем 1б, усредняются на детектор-интеграторе 17 и поступают

271819

19.

3 на триггер 18, задающий «пороговое» значение фототока, при котором срабатывает релейное устройство 19, включающее и выключающее электросекундомер 20.

Предмет изобретения

Устройство для замера толщины гальванических покрытий образцов, содержащее источник света для возбуждения разряда, разрядный блок, выполненный в виде штатива для установки образца, электрода и механизма подачи электрода, спектральный прибор для выделения монохроматического излучения из разряда, возникающего между электродом и образцом, и светоприемник для регистрации этого излучения, отличающееся тем, что, с целью повышения точности и автоматизации

5 процесса замера, в качестве источника света использован генератор локальной искры, выполненный по униполярной импульсной схеме с активизатором поджигающих импульсов, в качестве светоприемника использован фото10 элемент с электронной схемой обработки регистрируемого сигнала, а разрядный блок снабжен оптической системой для контроля за разрядом.

2718!9
