Реферат

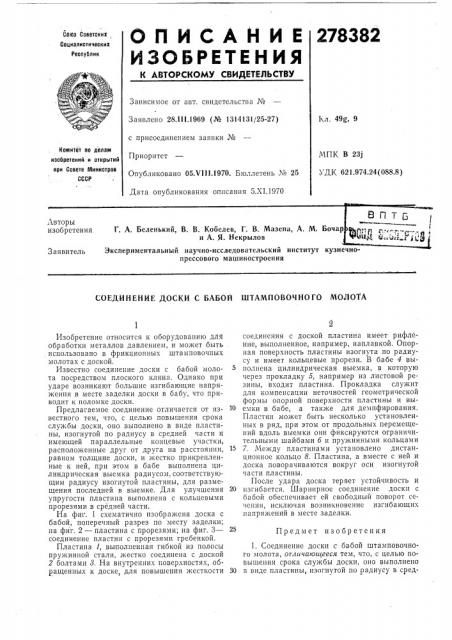

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Саюа Советских, Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28.I I I.1969 (№ 1314131/25-27) с присоединением заявки №

Приоритет

Опубликовано 05.Vill.1970. Бюллетень № 25

Дата опубликования описания 5.Х1.1970

Кл. 49g, 9

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК В 23)

УДК 621.974.24(088.8) Авторы изобретения

I ф,„ „а 3Дь"

Г. А. Беленький, В. В. Кобелев, Г. В Мазепа, А. M. Бочар щ,уч,;Г и А. Я. Некрылов ФЙ „(Экспериментальный научно-исследовательский институт кузнечнопрессового машиностроения

Заявитель

СОЕДИНЕНИЕ ДОСКЙ С БАБОЙ ШТАМПОВОЧНОГО МОЛОТА

Предмет изобретения

11зооретение относится к оборудованию для обработки металлов давлением, и может быть использовано в фрикционных штамповочных молотах с доской.

Известно соединение доски с бабой молота посредством плоского клина, Однако при ударе возникают большие изгибающие напряжения в месте заделки доски в бабу, что приводит к поломке доски.

Предлагаемое соединение отличается от известного тем, что, с целью повышения срока службы доски, оно выполнено в виде пластины, изогнутой по радиусу в средней части и имеющей параллельные концевые участки, расположенные друг от друга на расстоянии, равном толщине доски, и жестко прикрепленные к ней, при этом в бабе выполнена цилиндрическая выемка радиусом, соответствующим радиусу изогнутой пластины, для размещения последней в выемке. Для улучшения упругости пластина выполнена с кольцевыми прорезями в средней части.

На фиг. 1 схематично изображена доска с бабой, поперечный разрез по месту заделки; на фиг. 2 — пластина с прорезями; на фиг. 3— соединение пластин с прорезями гребенкой.

Пластина 1, выполненная гибкой из полосы пружинной стали, жестко соединена с доской

2 болтами 3. На внутренних поверхностях, обращенных к доске, для повышения жесткости

2 соединения с доской пластина имеет рифление, выполненное, например, наплавкой. Опорная поверхность пластины изогнута по радиусу и имеет кольцевые прорези. В бабе 4 выполнена цилиндрическая выемка, в которую через прокладку 5, например из листовой резины, входит пластина. Прокладка служит для компенсации неточностей геометрической формы опорной поверхности пластины и вы10 емки в бабе, а также для демпфирования.

Пластин может быть несколько установленных в ряд, при этом от продольных перемещений вдоль выемки они фиксируются ограничительными шайбами б и пружинными кольцами

15 7. Между пластинами установлено дистанционное кольцо 8. Пластина, а вместе с ней и доска поворачиваются вокруг оси изогнутой части пластины.

После удара доска теряет устойчивость и

20 изгибается. Шарнирное соединение доски с бабой ооеспечивает ей свободный поворот сечения, исключая возникновение изгибающих напряжений в месте заделки.

1. Соединение доски с бабой штамповочного молота, отличтлющееся тем, что, с целью повышения срока службы доски, оно выполнено

30 в виде пластины, изогнутой по радиусу в средней части и имеющей параллельные концевые участки, расположенные друг от друга на расстоянии, равном толщине доски и жестко прикрепленные к ней, при этом в бабе выполнена цилиндрическая выемка радиусом, соответст4 вующим радиусу изогнутой пластины, для размещения последней в выемке.

2. Соединение по п, 1, отличающееся тем, что, с целью улучшения упругости, в средней

5 части пластины выполнены кольцевые прорези.

Фиг. 1

278382

Фиг.З
