Горячештамповочный пресс
Иллюстрации
Реферат

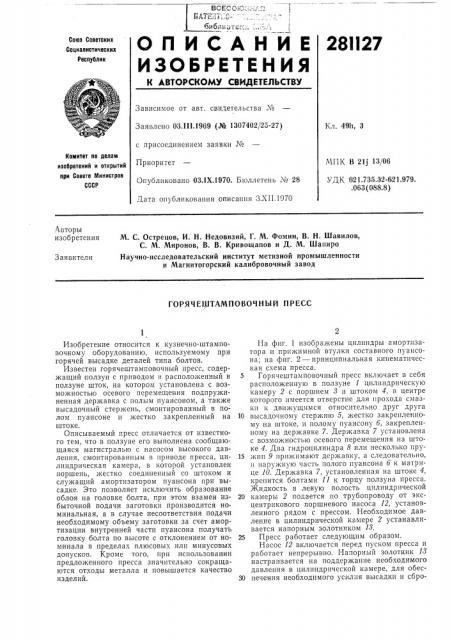

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
28II27
Зависимое от авт. свидетельства ¹
Заявлено 03,Ill.1969 (№ 1307402/26-27) с присоединением заявки ¹
Приоритет
Опубликовано 03.1Х.1970. Бюллетень ¹ 28
Дата опубликования описания З.ХП.1970
Кл. 49h, 3
Комитет по делам изобретений и открытий при Совете Министров
СССР
МПК В 211 13/06
УДК 621.735.32-621.979. .063 (088.8) Авторы изобретения
М. С. Острецов, И. H. Недовизий, Г. М. Фомин, В, Н. Шавилов, С. М. Миронов, В. В. Кривотцапов и Д. М. Шапиро
Научно-исследовательский институт метизной промышленности и Магнитогорский калибровочный завод
Заявители
ГОРЯЧЕШТАМПОВОЧНЪ|Й ПРЕСС
Изобретение относится к кузнечно-штамповочному оборудованию, используемому при горячей высадке деталей типа болтов.
Известен горячештамповочный пресс, содержащий ползун с приводом и расположенный в ползуне шток, на котором установлена с возможностью осевого перемещения подпружиненная державка с полым пуансоном, а также высадочный стержень, смонтированный в полом пуансоне и жестко закрепленный на штоке.
Описываемый пресс отличается от известного тем, что в ползуне его выполнена сообщающаяся магистралью с насосом высокого давления, смонтированным в приводе пресса, цилиндрическая камера, в которой установлен поршень, жестко соединенный со штоком и служащий амортизатором пуансона при высадке, Это позволяет исключить образование облоя на головке болта, при этом взамен избыточной подачи заготовки производится номинальная, а в случае несоответствия подачи необходимому объему заготовки за счет амортизации внутренней части пуансона получать головку болта по высоте с отклонением от номинала в пределах плюсовых или минусовых допусков. Кроме того, при использовании предло>кенного пресса значительно сокращаются отходы металла и повышается качество изделий.
На фпг. 1 изображены цилиндры амортизатора и прижимной втулки составного пуансона; на фиг. 2 — принципиальная кинематическая схема пресса.
Горячештамповочный пресс включает в себя расположенную в ползуне 1 цилиндрическую камеру 2 с поршнем 8 и штоком 4, в центре которого имеется отверстие для прохода смазки к движущимся относительно друг друга
10 высадочному стержню 5, жестко закрепленному. на штоке, и полому пуансону 6, закрепленному на державке 7. Державка 7 установлена с возможностью осевого перемещения на штоке 4. Два гидроцилиндра 8 или несколько пру15 жпп 9 прижимают державку, а следовательно, и наружную часть полого пуансона б к матрице 10. Державка 7, установленная на штоке 4, крепится болтами 11 к торцу ползуна пресса. жидкость в левую полость цилиндрической
20 камеры 2 подается по трубопроводу от эксцентрикового поршневого насоса 12, установленного рядом с прессом. Необходимое давление в цилиндрической камере 2 устанавливается напорным золотником 18.
25 Пресс работает следующим образом.
Насос 12 включается перед пуском пресса и работает непрерывно. Напорный золотник 18 настраивается на поддержание необходимого давления в цилиндрической камере, для обес30 печения необходимого усилия высадки н сбро281127 са жидкости при амортизации полого пуансона б по окончании формообразования головки.
Гидроцилиндры 8 или пружины 9 устанавливаются так, что при рабочем ходе ползуна 1 полый пуансон б касается матрицы 10 для за- 5 крытия формы после осадки с одной трети высоты заготовки высадочным стержнем 5. Предварительная осадка заготовки при открытой форме позволяет полностью удалить с нее окалину. При дальнейшем рабочем ходе пол- 10 зуна 1 усилие прижатпя пуансона б к матрице от гидроцилиндров 8 или пружин 9 возрастает до необходимого для исключения выхода облоя. Механизм подачи настраивается на номинальную подачу заготовки в пределах до- 1S пуска необходимого объема.
Для гарантированного формообразования расстояние между матрицей и высадочным стержнем 5 устанавливают на 0,5 — 1,5,ял меньшим номинальной высоты головки для 20 амортизации пуансона при окончании высадки при плюсовой или минусовой подаче заготовки.
Предмет изобретения
Горячештамповочный пресс, содержащии ползун с приводом и расположенный в ползуне шток, на котором установлена с возможностью осевого перемещения подпружиненная державка с полым пуансоном, а также высадочный стержень, смонтированный в полом пуансоне и жестко закрепленный на штоке, отличающийся тем, что, с целью повышения производительности труда и улучшения качества получаемых изделий, в ползуне пресса выполнена сообщающаяся магистралью с насосом высокого давления, смонтированным в приводе пресса, цилиндрическая камера, в которой установлен поршень, жестко соединенный со штоком и служащий амортизатором пуансона при высадке.
281127 ("оставитель М. Йцковйч
Техред А. А. Камышникова Корректор О. А. Лапшина
Редактор В. Левятов
Типография, пр. Сапунова, 2
Заказ 3396/18 Тираж 480 Подписное
БНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
