Шток штамповочного молота
Иллюстрации
Реферат
В ее ОКинАЯ
lATEHTH0-ТЕХКИЧЕСхт
294662

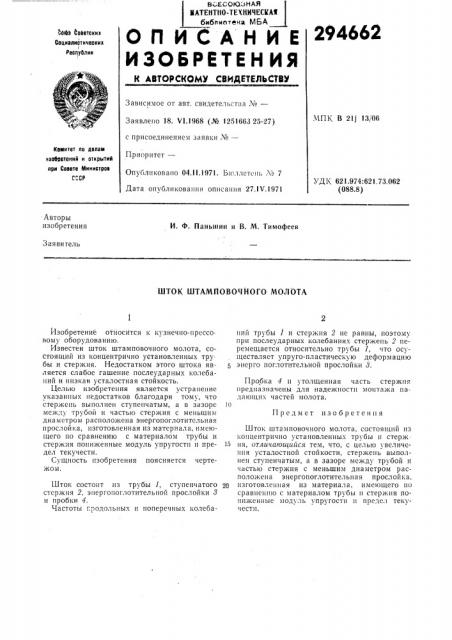

0I1ИСАНИЕ
ИЗОБРЕТЕН ИЯ бойз Советских
Социалистических
Расоублик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства М—
Заявлено 18. Ч1.1968 (№ 125166З 25-27) МПК В 211 13/ОГ) с присоединением заявки ¹â€”
Комитет оо делам изобретений и открытий лри Совете Министров
СССР
Приоритет—
Опубликовано 04.11.1971. Ьюллстень ¹ 7
Дата опубликования описания 27.IY,1971
УДК 621.974:621.73.062 (088.8) Авторы изобретения
И. Ф. Паньшин и В. М. Тимофеев
Заявитель
ШТОК ШТАМПОВОЧНОГО МОЛОТА пий трубы 1 и стержня 2 нс равны, поэтому при послеударных колебаниях стержень 2 перемещается относительно трубы 1, что осуществляет упруго-пластическую деформацию энерго поглотительной прослойки 8.
Пробка 4 и утолщенная часть стержня предназначены для надежности монтажа падающих частей молота, J0
Шток штамповочного молота, состоящий из копцентрично установленных трубы и стерж
15 ня, отличаюи1ийся тем, что, с целью увеличения усталостной стойкости, стержень выполнен ступенчатым, а в зазоре между трубой и частью стержня с меньшим диаметром расположена энергопоглотительная прослойка, 20 изготовленная из материала, име|ощего по сравнению с материалом трубы н стержня пониженные модуль упругости н предел текучести.
11зобретение относится к кузнечно-прсссо. лому оборудованию.
Известен шток штамповочного молота, состоящий из концентрично установленных тру. бы и стержня. Недостатком этого штока является слабое гашение послеударных колебаний и низкая усталостная стойкость.
Целью изобретения является устранение указанных недостатков благодаря тому, что стержень выполнен ступенчатым, а в зазоре между трубой и частью стержня с меньшим диаметром расположена энергопоглотительная прослойка, изготовленная из материала, имеющего по сравнению с материалом трубы и стержня пониженные модуль упругости и предел текучести.
Сущность изобретения поясняется чертежом.
Шток состоит из трубы 1, ступенчатого стержня 2, энергопоглотительной прослойки 8 и пробки 4.
Частоты гродольных и поперечных колебаПредмет изобретени». 294662
Гоставитель С. Пущииская
Редактор В. С. Девятов Гехред А. А. Камышникова Корректор Т. А. Джаманкулова
Изд. № 318
Заказ 1678 Изд. № 3!8 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР
Москва, )К-35, Раушская наб., д. 4/5
Загорская типография
