Реферат



ьf

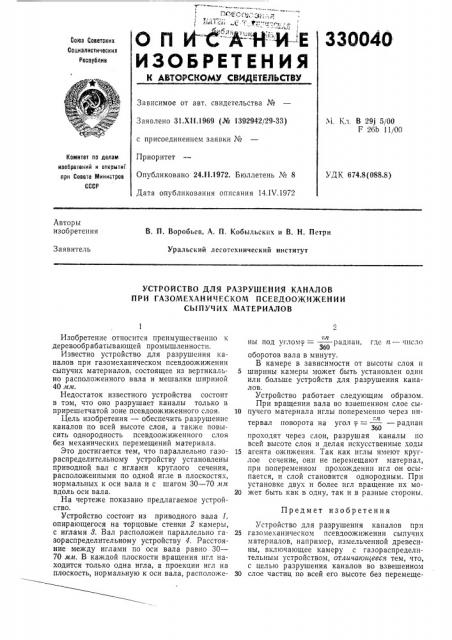

И С А "- - Н- - -И- Е

330040

О П

Союз Соеетскик

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 31.Х!1.1969 (№ 1392942/29-33) с присоединением заявки №

Приоритет

Опубликовано 24.11.1972. Бюллетень № 8

Дата опубликования описания 14.1V.1972

М. Кл, В 29j 5/00

F 26Ь 11(00

Комитет пп делам изобретений и 0TKoblTMt: прн Совете Министров

СССР

УДК 674.8(088.8) Авторы изобретения

В. П. Воробьев, А. П. Кобыльских и В. Н. Петри

Уральский лесотехнический институт

Заявитель

УСТРОЙСТВО ДЛЯ РАЗРУШЕНИЯ КАНАЛОВ

ПРИ ГАЗОМЕХАНИЧЕСКОМ ПСЕВДООЖИЖЕНИИ

СЫПУЧИХ МАТЕРИАЛОВ

Изобретение относится преимущественно к деревообрабатывающей промышленности.

Известно устройство для разрушения каналов при газомеханическом псевдоожижении сыпучих материалов, состоящее из вертикально расположенного вала и мешалки шириной

40 мм.

Недостаток известного устройства состоит в том, что оно разрушает каналы только в прирешетчатой зоне псевдоожиженного слоя.

Цель изобретения — обеспечить разрушение каналов по всей высоте слоя, а также повысить однородность псевдоожиженного слоя без механических перемещений материала.

Это достигается тем, что параллельно газораспределительному устройству установлены приводной вал с иглами круглого сечения, расположенными по одной игле в плоскостях, нормальных к оси вала и с шагом 30 — 70 лтм вдоль оси вала.

На чертеже показано предлагаемое устройство.

Устройство состоит из приводного вала 1, опирающегося на торцовые стенки 2 камеры, с иглами 8. Вал расположен параллельно газораспределительному устройству 4. Расстояние между иглами по оси вала равно 30—

70 мм. В каждой плоскости вращения игл находится только одна игла, а проекции игл на плоскость, нормальную к оси вала, расположег и ны под углом с = радиан, где п — число

360 оборотов вала в минуту.

В камере в зависимости от высоты слоя и

5 ширины камеры может быть установлен один или больше устройств для разрушения каналов.

Устройство работает следующим образом.

При вращении вала во взвешенном слое сы10 пучего материала иглы попеременно через ин.и тервал поворота на угол р = — — радиан

360 проходят через слои, разрушая каналы по всей высоте слоя и делая искусственные ходы

15 агента ожижения. Так как иглы имеют круглое сечение, они не перемещают материал, при попеременном прохождении игл он осыпается, и слой становится однородным. При установке двух и более игл вращение их мо20 жет быть как в одну, так и .в разные стороны.

Предмет изобретения

Устройство для разрушения каналов при

25 газомеханическом псевдоожижении сыпучих материалов, например, измельченной древесины, включающее камеру с газораспределительным устройством, отличающееся тем, что, с целью разрушения каналов во взвешенном

30 слое частиц по всей его высоте без перемеще330040

Составите; и Мясникова

Текред Л. Евдоиов

Ксрректор Е. Миронова

Редактор Э. Шибаева

Заказ 864/б Изд. № 255 Тира>к 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС1

Москва, ?К-85, Раушская иаб., д. 4 5

Типография, пр. Сапунова, 2 ния материала, параллельно газораспределительному устройству установлен приводной вал с иглами круглого сечения, расположенными по одной игле в плоскостях, нормальных к оси вала, и с шагом 30 — 70 мм вдоль оси вала.
