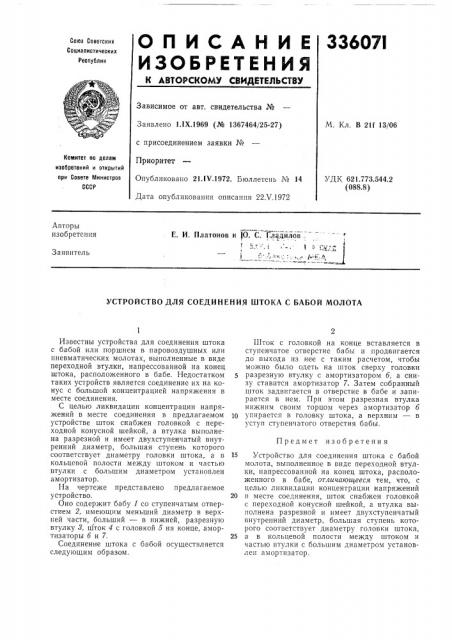

33607l

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 1.1Х.1969 (№ 1367464/25-27) с присоединением заявки №

Приоритет

Опубликовано 21.lV.1972. Бюллетень № 14

Дата опубликования описания 22Х.1972

М. Кл. В 21f 13/06

Комитет AO делам изобретений и открытий при Совете Министров

СССР

УДК 621. (73.544.2 (088.8) Авторы изобретения

Е. И. Платонов и 1О. С. Гладилов,.

1. Ах .х

Заявитель

УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ ШТОКА С БАБОЙ МОЛОТА

Предмет изобретения

Известны устройства для соединения штока с бабой или поршнем в паровоздушных или пневматических молотах, выполненные в виде переходной втулки, напрессованной на конец штока, расположенного в бабе. Недостатком таких устройств является соединение их на конус с большой концентрацией напряжения в месте соединения.

С целью ликвидации концентрации напряжений в месте соединения в предлагаемом устройстве шток снабжен головкой с переходной конусной шейкой, а втулка выполнена разрезной и имеет двухступенчатый внутренний диаметр, большая ступень которого соответствует диаметру головки штока, а в кольцевой полости между штоком и частью втулки с большим диаметром установлен амортизатор.

На чертеже представлено предлагаемое устройство.

Оно содержит бабу 1 со ступенчатым отверстием 2, имеющим меньший диаметр в верхьей части, больший — в нижней, разрезную втулку т, шток 4 с головкой б на конце, амортизаторы б и 7.

Соединение штока с бабой осуществляется следующим образом.

Шток с головкой на конце вставляется в ступенчатое отверстие бабы и продвигается до выхода из нее с таким расчетом, чтобы можно было одеть на шток сверху головки разрезную втулку с амортизатором б, а снизу ставится амортизатор 7. Затем собранный шток задвигается в отверстие в бабе и запирается в нем. При этом разрезная втулка нижним своим торцом через амортизатор б т0 упирается в головку штока, а верхним — в уступ ступенчатого отверстия бабы.

15 Устройство для соединения штока с бабой молота, выполненное в виде переходной втулки, напрессованной на конец штока, расположенного в бабе, отличающееся тем, что, с целью ликвидации концентрации напряжений

20 в месте соединения, шток снабжен головкой с переходной конусной шейкой, а втулка выполнена разрезной и имеет двухступенчатый внутренний диаметр, большая ступень которого соответствует диаметру головки штока, 25 а в кольцевой полости между штоком и частью втулки с большим диаметром установлен амортизатор.

336071

Составитель М. Крючков

Техред Л. Богданова

Корректор Л. Царькова

Редактор И. Бродская

Типография, пр. Сапунова, 2

Заказ 1328/17 Изд. № 525 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
