Способ измерения энергетического распределения эмиттированных электронов

Способ измерения энергетического распределения эмиттированных электронов

Иллюстрации

Показать все

Реферат

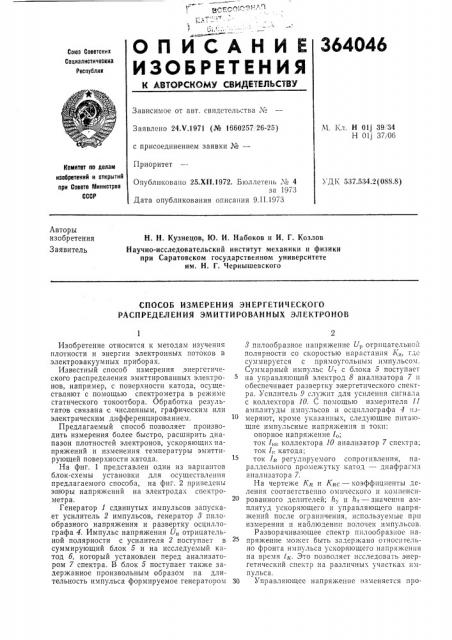

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. Н 011 39, 34

Н 011 37;О6

Заявлено 24.Ч.1971 (№ 1660257 26-25) с присоединением заявки №вЂ”

Приоритет

Комитет по делам изобретений и открытий при Совете взинистрое

СССР

УДК 537.534.2(088.8) Опубликовано 25.XII.1972. Ьюллетень ¹ 4 за 1973

Дата опубликования описания 9.II.1973

Авторы изобретения

Заявитель

Н. Н. Кузнецов, Ю. И. Набоков и И. Г. Козлов

Научно-исследовательский институт механики и физики при Саратовском государственном университете им. Н. Г. Чернышевского

СПОСОБ ИЗМЕРЕНИЯ ЭНЕРГЕТИЧЕСКОГО

РАСПРЕДЕЛЕНИЯ ЭМИТТИРОВАННЫХ ЭЛЕКТРОНОВ

Изобретение относится к методам изучения плотности и энергии электронных потоков в электровакуумных приборах.

Известный способ измерения энергетического распределения эмиттированных электронов, например, с поверхности катода, осуществляют с помощью спектрометра в режиме статического токоотбора. Обработка результатов связана с численным, графическим или электрическим дифференцированием.

Предлагаемый способ позволяет производить измерения более быстро, расширить диапазон плотностей электронов, ускоряющих напряжений и изменения температуры эмиттирующей поверхности .катода.

На фиг. 1 представлен один из вариантов блок-схемы установки для осуществления предлагаемого способа, на фиг. 2 приведены эпюры напряжений на электродах спектрометра.

Генератор 1 сдвинутых импульсов запускает усилитель 2 импульсов, генератор 3 пилообразного напряжения и развертку осциллографа 4. Импульс напряжения Уи отрицательной полярности с усилителя 2 поступает в суммирующий блок 5 и на исследуемый катод б, который установлен перед анализатором 7 спектра. В блок 5 поступает также задержанное произвольным образом на длительность импульса формируемое генератором

8 пилообразное напряжение Ьр отрицательной полярности со скоростью нарастания К„, где суммпруется с прямоугольным импульсом.

Суммарный импульс U, с блока 5 поступает на управляющий электрод 8 анализатора 7 и обеспечивает развертку энергетического спектра. Усилитель 9 служит для усиления сигнала с коллектора 10. С помощью измерителя 11 амплитуды импульсов и осциллографа 4 измеряют, кроме указанных, следующие пита|ощие импульсные напряжения и токи: опорное напряжение 1„ ток 1„, коллектора 10 анализатор 7 спектра; ток 1,,- катода; ток 4 регулируе»oro сопротивления, параллельного промежутку катод — диафрагма анализатора 7.

На чертеже Кв и KRc — коэффициенты дсленпя соответственно омического и компенсированного делителей; 1г,- и h, — значения амплитуд ускоряющего и управляющего напряжений после ограничения, исгользуемые прп измерении и наблюдении полочек импульсов.

Разворачивающее спектр пилообразное напряжение может 6blTh задержано огносительно фронта импульса ускоряющего напряжения на время tI;. Это позволяет исследова — ü энергетический спектр на различны участках импульса.

30 Управляющее напряжение изменяется проПредмет изобретения

Фи2. 1

Составитель Н. Соловьев

Редактор И. Орлова

Техред Т. Миронова

Корректоры: Н. Прокуратова и Е. Сапунова

Заказ 232/15 Изд. ¹ 1087 Тираж 404 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 порционально изменению ускоряющего напряжения и одновременно разворачивает спектр энергий электронов за время длительности импульса..Способ измерения энергетического распределения эмиттированных электронов, например, с поверхности катода, основанный на использовании спектрометра с электрическим отклонением, отличающийся тем, что, с целью увеличения быстродействия и расширения диапазона плотностей электронов, ускоряющих напряжений и температур эмиттирующей поверхности, на катод подают прямоугольный импульс напряжения отрицательной полярности относительно диафрагмы спектрометра, на управляющий электрод спектрометра подают суммарный по амплитуде импульс, состоящий из пропорционально ослабленного импульса, поданного на катод, и импульса пилообразного напряжения, и измеряют на осциллографе сигнал с коллектора спектрометра.
