Содорегенерационный котельный агрегат1изобретение относится к котельным агрегатам, в топках которых сжигается упаренный щелок, являющийся побочным продуктом производства целлюлозы.известны содорегенерационные котельные агрегаты, содержащие регенерационную и испарительную камеры, экономайзер и выносной водовоздушный теплообменник, подключенный по воздуху к регенерационной камере.однако в таких котлоагрегатах температура подаваемой в экраны регенерационной камеры воды при высоком давлении порядка 100 атм изменяется в зависимости от сезонных колебаний температуры окружающего воздуха. это может привести к повыщению температуры стенки труб до коррозиоиноопасиого" уровня (340—370°с).цель изобретения—поддержание в трубах регенсрацио;п1ой камеры давления воды порядка 40 атм и повыщение надежности котлоагрегата.это достигается тем, что регенерационная камера, водовоздушный теплообменник и экономайзер соединены последовательно по ходу воды, а в линию связи теплообменника и экономайзера включен насос высокого давления.на чертеже представлена принципиальная схема предлагаемого котлоагрегата.

Содорегенерационный котельный агрегат1изобретение относится к котельным агрегатам, в топках которых сжигается упаренный щелок, являющийся побочным продуктом производства целлюлозы.известны содорегенерационные котельные агрегаты, содержащие регенерационную и испарительную камеры, экономайзер и выносной водовоздушный теплообменник, подключенный по воздуху к регенерационной камере.однако в таких котлоагрегатах температура подаваемой в экраны регенерационной камеры воды при высоком давлении порядка 100 атм изменяется в зависимости от сезонных колебаний температуры окружающего воздуха. это может привести к повыщению температуры стенки труб до коррозиоиноопасиого" уровня (340—370°с).цель изобретения—поддержание в трубах регенсрацио;п1ой камеры давления воды порядка 40 атм и повыщение надежности котлоагрегата.это достигается тем, что регенерационная камера, водовоздушный теплообменник и экономайзер соединены последовательно по ходу воды, а в линию связи теплообменника и экономайзера включен насос высокого давления.на чертеже представлена принципиальная схема предлагаемого котлоагрегата.

Иллюстрации

Показать все

Реферат

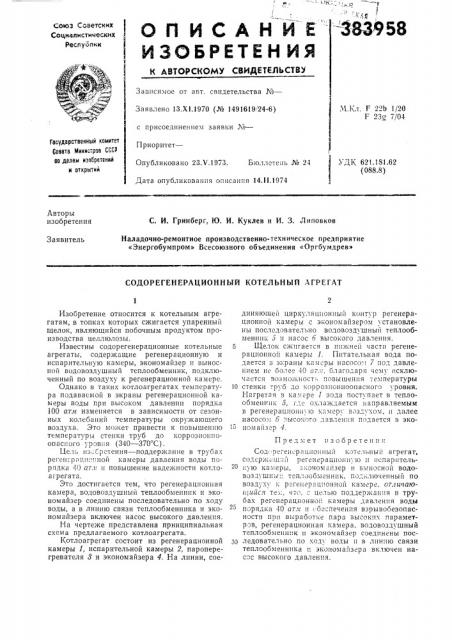

СП ИСАНИЕ

ЙЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респубпик

Зависимое от авт. свидетельства ¹â€”

Заявлено 13.XI.1970 (№ 1491619, 24-6) .Ч.Кл. F 22Ь 1/20

F 23 7104 с присоединением заявки ¹â€”

Государственный комитет

Саввта Министров СССР аа делам изооретекий и открытий

Приоритет—

Опубликовано 23.V.1973. Б;оп ae e;Ib ¹ 24

Дата опубликования описания 14.ll.1974

УДК 621.181.62 (088.8) Авторы изобретения

С. И. Гринберг, Ю. И. Куклев и И. 3. Липовков

Наладочно-ремонтное производственно-техническое предприятие

«Знергобумпром» Всесоюзного обьединения «Оргбумдрев»

Заявитель

СОДОРЕГЕНЕРАЦИОННЫЙ КОТЕЛЬНЫЙ АГРЕГAT

Изобретение относится к котельным агрегатам, в топках которых сжигается упаренный щелок, являющийся побочным продуктом производства целлюлозы.

Известны содорегенерационные котельные 5 агрегаты, содержащие регенерационную и испарительную камеры, экономайзер и выносной водовоздушный теплообменник, подключенный по воздуху к регенерационной камере.

Однако в таких котлоагрегатах температу- 10 ра подаваемой в экраны регенерационной камеры воды при высоком давлении порядка

100 атл1 изменяется в зависимости от сезонных колебаний температуры окружающего воздуха. Это может привести к повышению 1 температуры стенки труб до коррозионноопас .Ого уровня (340 — 370 С) .

Цель из Сретения — поддержан ie в трубах реген.".рацнонной камеры давления воды порядка 40 атл. и повышение надежности котлоагрегата.

Это достигается тем, что регенерационная камера, водовоздушный теплообменник и экОномайзер соединены последовательно по ходу воды, а в линию связи теплообменника и экономайзера включен насос высокого давления.

На чертеже представлена принципиальная схема предлагаемого котлоагрегата.

Котлоагрегат состоит из регенерационной зо камеры 1, испарительной камеры 2, пароперегревателя 8 и экономайзера 4. На линии, соединяюшей циркуляционный контур регенерационной камеры с экономайзером становлены последовательно водовоздушный теплообменник 5 и насос б высокого давления.

Щелок сжигается в нижней части регенерационной камеры 1. Питательная вода подается в экраны камеры насосом 7 под давлением не более 40 ат.ч, благо аря чему исключается возможност повышения температуры стенки труб до коррозионноопасного уровня.

Нагретая з камере 1 зода поступает в теплоОоменник д, 1;" охлаждается нBH pÿÂ;IÿeMûì в регенерацион11ую камеру воз:ухом, и далее насосом 6 зь1сокого давления подается в экоíî»aéçàp 4.

Предмет изобретения

Сод:ре-eH;poli;IOHHI lй котельный агрегат, сод ржьш >1 оегенерациОнн ю II исll? pllTpль

11 ъ ю к а м c p ы, э . . О ч О м а и 3 с р и в >I н О с н О и В Одовоздушнь1;: теплообменник, IQ".клю енный по воздуху к реreнерацнонной камере, отличаю1иийгя те.;:. ". ò ".. с целью поддержания в трубах регенерационной камеры давления воды порядка 40 атле и с бе печен11я взрывобезопасности при выработке пара высоких параметров, регенерационная камера, водовоздушный теплообменник н экономайзер соединены последовательно по холу воды и в лин1по связи теплообменника и экономайзера включен насос высокого давления.

383958

Пар

7xia

БЫа

Составитель Ю. Сяськин

Редактор Е. Караулова

Текред 3. Тараиенко

Корректоры А. Дзесова и О. Кудинова

Загорская тппогра 1п!я

Заказ 4223 Изд. № 1577 Тираж 551 Подписное

Е11-1ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )K-35, Раушская наб., д. 4/5
