Иллюстрации к патенту 383958

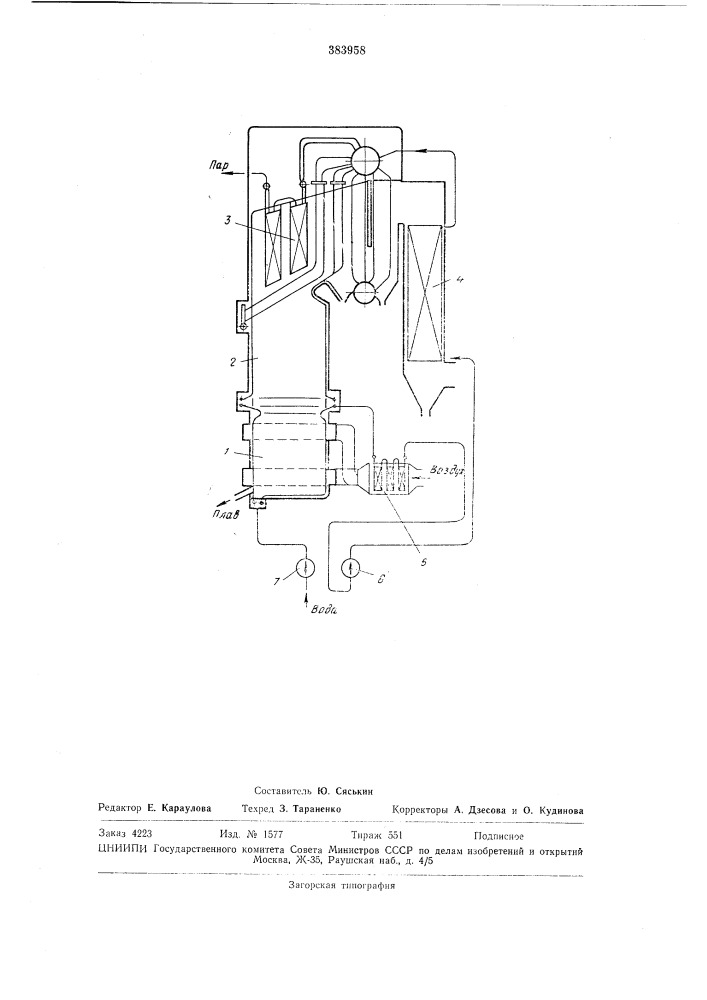

Содорегенерационный котельный агрегат1изобретение относится к котельным агрегатам, в топках которых сжигается упаренный щелок, являющийся побочным продуктом производства целлюлозы.известны содорегенерационные котельные агрегаты, содержащие регенерационную и испарительную камеры, экономайзер и выносной водовоздушный теплообменник, подключенный по воздуху к регенерационной камере.однако в таких котлоагрегатах температура подаваемой в экраны регенерационной камеры воды при высоком давлении порядка 100 атм изменяется в зависимости от сезонных колебаний температуры окружающего воздуха. это может привести к повыщению температуры стенки труб до коррозиоиноопасиого" уровня (340—370°с).цель изобретения—поддержание в трубах регенсрацио;п1ой камеры давления воды порядка 40 атм и повыщение надежности котлоагрегата.это достигается тем, что регенерационная камера, водовоздушный теплообменник и экономайзер соединены последовательно по ходу воды, а в линию связи теплообменника и экономайзера включен насос высокого давления.на чертеже представлена принципиальная схема предлагаемого котлоагрегата.
