Подшаботная прокладка молота
Иллюстрации
Реферат

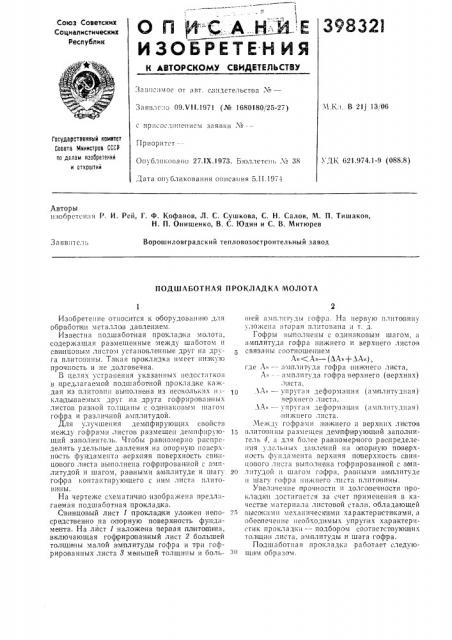

О Л P -Q-А.Н" Е
ИЗОБРЕТЕН ИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
За виси мос OT 3BT. свидете, 1ьстйа № ——
М Кл В 21j 13, 06
Заявлс:и 09.V11.1971 (¹ 1680180/25-27) о при сoi !! !!i!!!!i заявки ¹ ——
Гасударственный квинтет
Совета Мннистрав СССР аа делам неабретеннй и аткрытий
Приоритст—
Опубликовано 27.1Х.1973. Б1оллетень ¹ 38
» Д1» 621.Ч74.1-Ч (088.8) Дата опубликования описания 5.11.1974
Авторы изобретения Р. И, Рей, Г. Ф. Кофанов, Л. С. Сушкова, С. H. Салов, М. П. Тишаков, Н. П. Онищенко, В. С. Юдин и С. В. Митюрев
Ворошиловградский тепловозостроительный завод
Заяви1сль
ПОДШАБОТНАЯ ПРОКЛАДКА МОЛОТА
Изобретение относится к оборудованию для об работки металлов давлением.
Известна подшаботная прокладка молота, содержащая размещенные между шаботом и свинцовым листом установленные друг на друга плитсвины. Таская прокладка имеет низкую прочность и не долговечна.
В Up:1ях ъ страlIe!!I!H указанных недостатков в предлагаемой подшаботной прокладке каждая из плитоиш выполнена из неокольких н .— клады ваемых друг на друга гофрированных листов разной толщины с одинаковым шагом гофра и различной амплитудой.
Для улучшения демпфирующих свойств между гофрами листов .размещен демпфирующий заполнитель. Чтобы равномерно распределить удельные давления на опорную поверхность фундамента верхняя поверхность свинцового листа выполнена гофрированной с амплитудой и шагом, равными амплитуде и шагу гофра контактирующего с ним листа плитовины.
На чертеже схематично изображена предлагаемая подшаботная прокладка.
Свинцовый лист 1 прокладки уложен непосрвдсрвенно на опорную поверх ность фундамента. На лист 1 наложена первая пл итовина, включающая гофрированный лист 2 большей толщлны малой амплитуды гофра и три гофрированных листа 3 меньшей толщины и большей амплитуды гофра. На нерву!o плитовину уложена вторая плитовина и т. д.
Гофры выполнены с одинаковым шагом, а амплитуда гофра нижнего и верхнего листов связаны соотношением
А (Ан — (ЛАв+ А„), где А — амплитуда гофра нижнего ли ста, А — амплитуда гофра верхнего (верхних) листа, 1р ЛА — упругая деформация (амплитудная) вер»него листа, ЛА — упругая деформации (амт|литудная) нижнего листа.
Между гофрами нсежнего и верхних ли стов
15 плитовины размещен дехепфирующнй заполнитель 4, а для более равномерного распределения удельных давлений на опорную поверхность фундамента верхняя поверхность свинцового листа выполнена гофрированной с а мп2р,aèòóäoé и шагом гочтра, равными а мплитуде
lI шагу гофра нижнего,тиста плито вины.
;утвеличение прочности и долговечности прокладки достигается за счет применения в качестве материала листовой стали, обладающей
25 высокими механическими хара ктери стикамп, а обеопечение необходимых упругих характеристик прокла тки — подбором соответствующих то:ицин листа, амплитуды и шага гофра.
Подшаботная прокладка раоотает следующим образом.
398321
П rp е д.м е т н з î о р е т е н и я
Составитель В. Голубков
Текред А. Камышиикова
Корректор Л. Орлова
-Редактор T. Юрчикова
Изд. ¹ 1962 Тираж 780
ЦНИИПИ Государственного комитета Совета Министров СССР
I1o делам изобретекий! и открытий
Москва, Ж-Зб, Раушская иаб., д. 4/5! акая 7075
Подиисиос
Обл. Trrll. Костромского yrrpar!. rerrrrsr иадательств, вол!r! pargrrr! H Kr!H!irrroir
Г1ри ударе молота шабот начинает смещаться вниз и за время уда!ра приобретает некоторый запас кинетической эиергии. Смещение шабота BHH3,приводит к !возниKBolBerHHIo динамических усилий и упругих дефор!маций в листах плитовин.
Возникающие в процессе дефоомацтп! прокладки усилия через листы нижней плитовины ра!вномерно ра!опре!деляются и передаются на опорную поверхность фундамента .молота, ч.го обеспечивает снижение величины давлений шабота на фундамент ври ударе молота и распределение этих давлений по опорной поверхности фундаиента.
1. Подшаботная проклад!ка молота, содержащая размещенные мех<ду шаботом и с!винцо:5ь:. !, !!(ст(гм у тс! нова!ен!!ыс др1 г !i(! дрс! и н !!!тс,,в!!!!ы, отянчающаяс«тех!, что, с целью у.",елцчення прочноcr}i и долговеч!ности, каждая нз плитовин выпол!нсна из нескольких накла lûrrаемыx друг на друга гофрироваííh!х лг!cTOB разной толщины с одинаковым шагом !.оФDа и р rзлит!ной амплитудой.
2. Прокладка по п. 1, отличающаяся тем, что, с цел!ио улучтцения демпфируюши свойст!в, х!е!ж!ду листа!ми размещен демпфчрующ!ий за!полнитель.
3. Прокладка по пп. 1 и 2, отличающаяся тек!, что, с целью равномерного распределения идельHhlx да!влеций на опорную поверх!ность ! ! рунда!мет!та, верхняя поверхно!сть свинцо!вого !иста выполнена гофрированной с амплитудой и шагом гофра, равными амплитуде и шагу гофра контактируюьцего с ним листа плитови )! ы.
