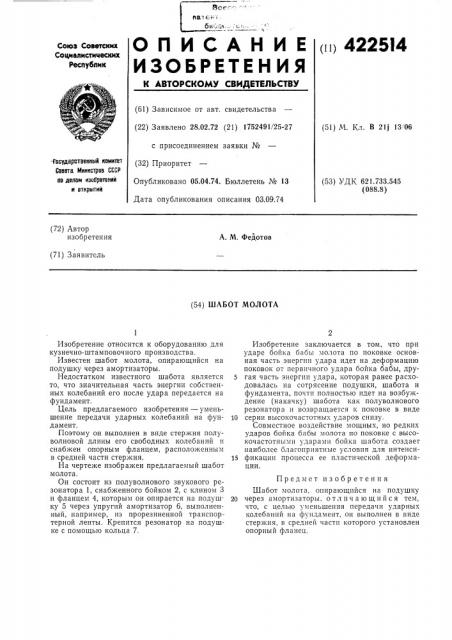

Изобретение относится к оборудованию для кузнечно-штамповочного производства.
Известен шабот молота, опирающийся на подушку через амортизаторы.
Недостатком известного шабота является то, что значительная часть энергии собственных колебаний его после удара передается на фундамент.
Цель предлагаемого изобретения — уменьшение передачи ударных колебаний на фундамент, Поэтому он выполнен в виде стержня полуволновой длины его свободных колебаний и снабжен опорным фланцем, расположенным в средней части стержня.
На чертеже изображен предлагаемый шабот молота, Он состоит из полуволнового звукового резонатора 1, снабженного бойком 2, с клином 3 и фланцем 4, которым он опирается на подушку 5 через упругий амортизатор 6, выполненный, например, из прорезиненной транспортерной ленты. Крепится резонатор на подушке с помощью кольца 7.
Изобретение заключается в том, что при ударе бойка бабы молота по поковке основная часть энергии удара идет на деформацию поковок от первичного удара бойка бабы, дру5 гая часть энергии удара, которая ранее расходовалась на сотрясение подушки, шабота и фундамента, почти полностью идет на возбуждение (накачку) шабота как полуволнового резонатора и возвращается к поковке в виде
10 серии высокочастотных ударов снизу.
Совместное воздействие мощных, но редких ударов бойка бабы молота по поковке с высокочастотными ударами бойка шабота создает наиболее благоприятные условия для интенси15 фикации процесса ее пластической деформации.
Предмет изобретения
Шабот молота, опирающийся на подушку
20 через амортизаторы, о тл и ч а ю шийся тем, что, с целью уменьшения передачи ударных колебаний на фундамент, он выполнен в виде стержня, в средней части которого установлен опорный фланец.
