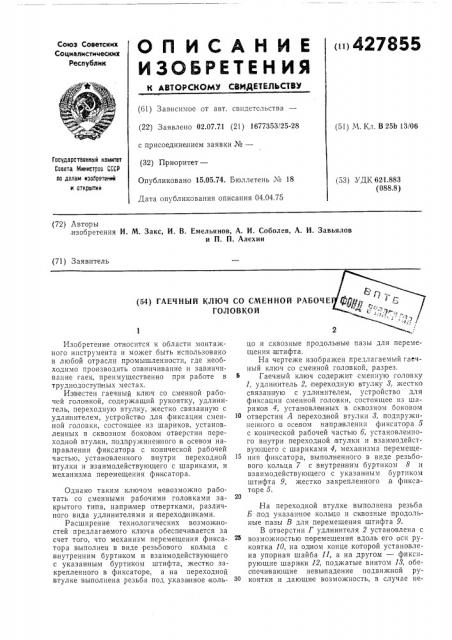

() 427855

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистимеских

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 02.07.71 (21) 1677353/25-28 с присоединением заявки №вЂ” (32) П риоритет—

Опубликовано 15.05.74. Бюллетень ¹ 18

Дата опубликования описания 04.04.75 (51) М. Кл. В 25b 13/06

Государственный комитет

Совета Министров СССР аа делам изооретений и открытии (53) УДК 621.883 (088.8) (72) Авторы ,изобретения И. М. Закс, И. В. Емельянов, А. И. Соболев, А. И. Завьялов и П. П. Алехин (71) Заявитель

Изобретение относится к области монтажного инструмента и может быть использовано в любой отрасли промышленности, где необходимо производить отвинчивание и завинчивание гаек, преимущественно при работе в труднодост уп ных местах.

Известен гаечный ключ со сменной рабочей головкой, содержащий рукоятку, удлинитель, переходную втул.ку, жестко связанную с удлинителем, устройство для фиксации сменной головки, состоящее из шариков, установленных в сквозном боковом отверстии переходной втулки, подп ружинегеного,в осевом направлении фиксатора с конической рабочей частью, установленного внутри переходной втулки и взаимодействующего с шариками, и механизм а перемещения фиксатор а.

Однако таким ключом невозможно работать со сменными рабочими головками закрытого типа, например отвертками, различного вида удлинителями и переходниками.

Расширение технологических возможностей предлагаемого ключа обеспечивается за счет того, что механизм перемещения фиксатора выполнен в виде резьбового кольца с внутренним буртиком и взаимодействующего с указанным буртиком штифта, жестко закрепленного в фиксаторе, а на переходной втулке выполнена резьба под указанное кольцо и сквозные продольные пазы для перемещения штифта, На чертеже изображен предлагаемый гаечный ключ со сменной голо|вкой, разрез.

Гаечный ключ содержит сменную головку

1, удлинитель 2, .переходную втулку 8, жестко связанную с удлинителем, устройство для фиксации сменной головки, состоящее из шариков 4, установленных в сквозном боковом отверстии А переходной втулки 3, подпружинен ного в осево». направлении фиксатора 5 с конической рабочей частью 6, установленного внутри переходной, втулки и взаимодействующего с шариками 4, механизма перемещения фиксатора, выполненного в виде резьбового кольца 7 с внутренним буртиком 8 и взаимодействующего с указанным буртиком штифта 9, жестко закрепленного,в фиксато.ре 5.

На переходной втулке выполнена резьба

Б под указанное кольцо и сквозные продольные пазы В для перемещения штифта 9.

В отверстии Г удлинителя 2 установлена с возможностью перемещения вдоль его оси рукоятка 10, на одном конце которой установлена упорная шайба 11, а на .другом — фиксирующие шарики 12, поджатые винтом 18, обеспечивающие невыпадение подвижной руЗо коятки и дающие возможность, в случае не427855

Предмет изобретения

Составитель А. Колева

Текред Т. Курилко

Редактор Л. Василькова

Корректор В. Гутман

Заказ 65/386 Изд. № 1615 Тираж 837 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» обходимости изменения плеча, легкой ее замены на другую.

С помощью серьги 14,ключ при необходимости прикрепляют через гибкий элемент, например шнур, к поясу работающего.

Ключом работают следующим образом.

Из комплекта инструмента выбирают нужную 1раоочую головку, затем, отвинтив резьбовое кольцо, нажимают на него в сторону рукоятки, и тем самым с помощью штифта перемещают фиксатор настолько, чтобы шарики запали внутрь переходной втулки и дали воэможность, надеть рабочую головку на переходную втулку.

Далее на винчивают резьбовое кольцо на переходную втулку, фиксатор возвращается в первоначальное крайнее положение и,вводит шарики в сквозное отверстие. Рабочую головку надежно фиксируют на переходной втулке. После этого работают, как с обычным торцовым ключом.

Гаечный ключ со сменной рабочей головкой, содержащий рукоятку, удлинитель, пере5 ходную втулку, жестко связанную с удлинителем, устройство для фиксации сменной голо вки, состоящее из шариков, установленных в сквозном боковом отверстии переходной втулки, подпружиненного в осевом направле1 нии фиксатора с конической рабочей частью, установленного внутри переходной втулки и взаимодействующего с шариками, и механизма перемещения фиксатора, отличающийся тем, что, с целью расширения его технологических возможностей, механизм перемещения фиксатора выполнен в виде резьбо вого кольца с внутренним буртиком и взаимодействующего с указанным буртиком штифта, жестко закрепленного в фиксаторе, а на переходной

20 втулке выполнена резьба под указанное кольцо и сквозные продольные пазы для перемещения штифта.
