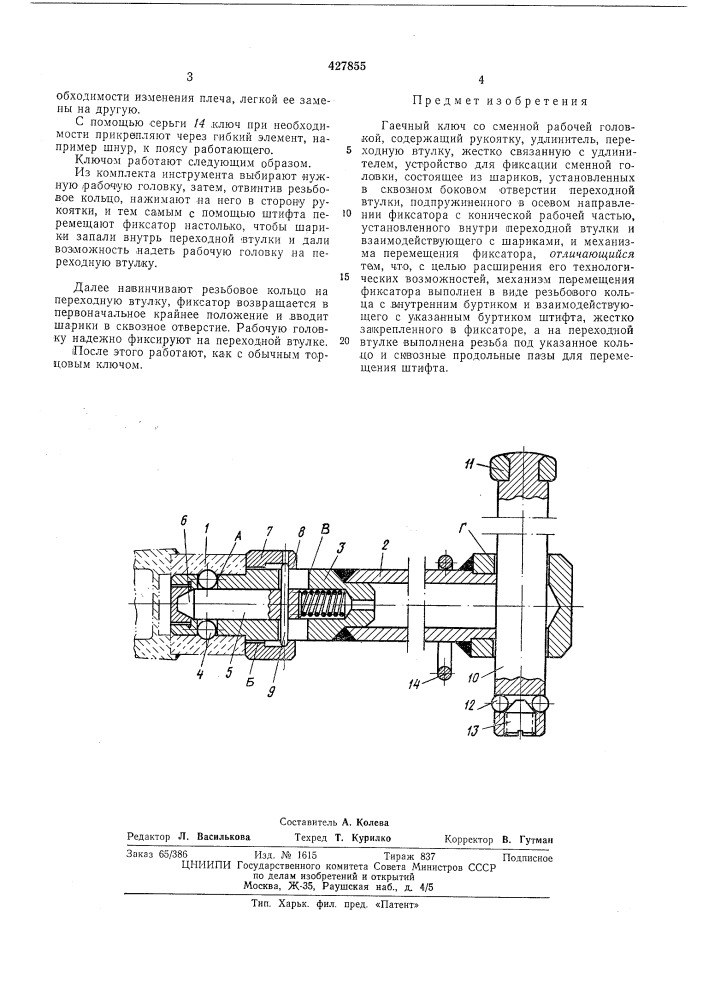

Иллюстрации к патенту 427855

Гаечный ключ со сменной рабоче головкой1изобретение относится к области монтажного инструмента и может быть использовано в любой отрасли промышленности, где необходимо производить отвинчивание и завинчнвание гаек, преимущественно при работе в труднодоступных местах.известен гаечный ключ со сменной рабочей головкой, содержащий рукоятку, удлинитель, переходную втул.ку, жестко связанную с удлинителем, устройство для фиксации сменной головки, состоящее из щариков, установленных в сквозном боковом отверстии переходной втул|ки, подп|ружинен1ного ib осевом направлении фиксатора с конической рабочей частью, установленного в'нутри переходной втулки и взаимодействующего с щарикамн, и меха:низ.мл перемещения фиксатора.однако таким .ключом невозможно работать со сменными рабочими головками закрытого типа, например отвертками, различного вида удлинителями и (переходниками.расширение технологических возможностей предлагаемого ключа обеспечивается за счет того, что механизм перемещения фиксатора выполнен в виде ^резьбов'ого кольца с внутренним бурти^ком и взаимодействующего с указанным буртиком штифта, жестко закрепленного в фиксаторе, а на переходной втулке выполнена резьба под указанное .коль-20цо и сквозные нродо.тьные пазы для перемещения штифта.на чертеже изображен предлагаемый гаечный ключ со сменной головкой, разрез.6 гаечный ключ содержнт сменную головку /, удлинитель 2, переходную втулку 3, жестко связанную с удлинителем, устройство для фиксации оменной головки, состоящее из шариков 4, установленных в сквозном боковом10 отверстии а переходной втулки 3, подирулсиневного !в oceboim нанра!влении фиксатора 5 с конической рабочей частью 6, установленного внутри переходной 1втулки и взаимодействующего с щариками 4, механизма перемеще-15 ния фиксатора, выполненного в виде резьбового кольца 7 с внутренним буртиком 8 и взаимодействующего с указанным буртиком щтифта 9, жестко закрепленного ,в фиксаторе 5.2530на переходной втулке выполнена резьба б нод указанное кольцо и сювозные продольные пазы в для перемещения щтифта 9.в отверстии г удлинителя 2 установлена с возможностью перемещения вдоль его оси рукоятка 10, на одном конце которой установлена упорная щайба //, а на другом — фиксирующие шарики j2, поджатые винтом 13, обеспечивающие невыпадение подвижной рукоятки и дающие возможность, в случае не-
