X 44790

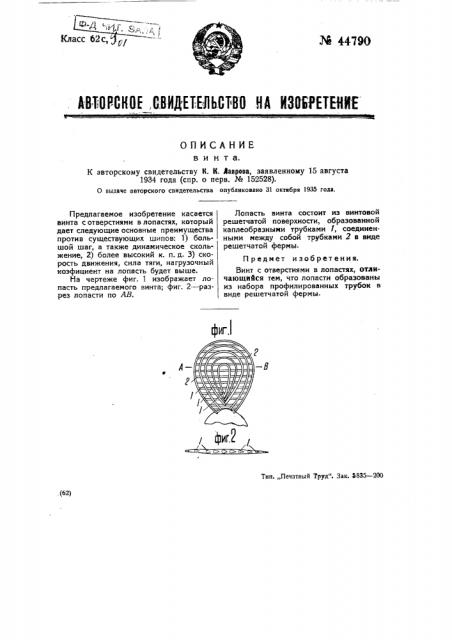

ABTOFCHOE,ÎBÈÄÅÒEßÜÑÒBO НА ИЗОИЕТЕНИЕ
ОПИСАНИЕ винта.
К авторскому свидетельству К. К. Лаврова, заявленному 15 августа
1934 года (спр. о перв. г1в 152528).
О выдаче авторского свндетельствв опубликовано 31 октября 1935 года.
Тин. „Печатный Труд™. Зак. $835 — 200 (62) Предлагаемое изобретение касается винта с отверстиями в лопастях, который дает следующие основные преимущества против существующих шипов: 1) большой шаг, а также динамическое скольжение, 2) более высокий к. и. д. 3) скорость движения, сила тяги, нагрузочный коэфициент на лопасть будет выше.
На чертеже фиг. 1 изображает лопасть предлагаемого винта; фиг. 2 — разрез лопасти по АВ.
Лопасть винта состоит из винтовой решетчатой поверхности, образованной каплеобразными трубками 1, соединенными между собой трубками 2 в виде решетчатой фермы.
Предмет изобретения.
Винт с отверстиями в лопастях, отянчающийся тем, что лопасти образованы из набора профилированных трубок в виде решетчатой фермы.
