(1 1) 450 250

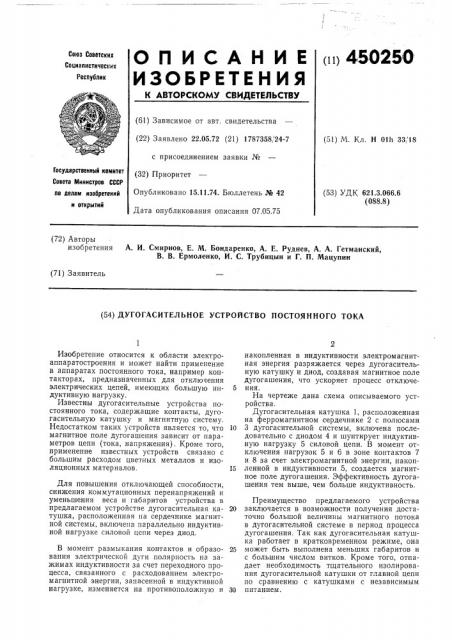

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 22.05.72 (21) 1787358, 24-7 с присоединением заявки № (32) Приоритет

Опубликовано 15,11.74. Бюллетень 1 ю 42

Дата опубликования описания 07.05.75 (51) М. Кл. Н Olh 33, 18

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.3.066.6 (088.8) (72) Авторы изобретения

А. И. Смирнов, Е, М. Бондаренко, А. Е. Руднев, А. А. Гетманский, В. В. Ермоленко, И. С. Трубицын и Г. П. Мацупин (71) Заявитель (54) ДУГОГАСИТЕЛЬНОЕ УСТРОЙСТВО ПОСТОЯННОГО ТОКА

Изобретение относится к области электроаппаратостроения и может найти применение в аппаратах постоянного тока, например контакторах, предназначенных для отключения электрических цепей, имеющих большую индуктивную нагрузку.

Известны дугогасительные устройства постоянного тока, содержащие контакты, дугогасительную катушку и магнитную систему.

Недостатком таких устройств является то, что магнитное поле дугогашения зависит от параметров цепи (тока, напряжения). Кроме того, применение известных устройств связано с большим расходом цветных металлов и изоляционных материалов.

Для повышения отключающей способности, снижения коммутационных перенапряжений и уменьшения веса и габаритов устройства в предлагаемом устройстве дугогасительная катушка, расположенная на сердечнике магнитной системы, включена параллельно индуктивной нагрузке силовой цепи через диод.

В момент размыкания контактов и образования электрической дуги полярность на зажимах индуктивности за счет переходного процесса, связанного с расходованием электромагнитной энергии, запасенной в индуктивной нагрузке, изменяется на противоположную и накопленная в индуктивности электромагнитная энергия разряжается через дугогасительную катушку и диод, создавая магнитное поле дугогашения, что ускоряет процесс отключе5 ния.

На чертеже дана схема описываемого устройства.

Дугогасительная катушка 1, расположенная на ферромагнитном сердечнике 2 с полюсами

lo 3 дугогасительной системы, включена последовательно с диодом 4 и шунтирует индуктивную нагрузку 5 силовой цепи. В момент отключения нагрузок 5 и 6 в зоне контактов 7 и 8 за счет электромагнитной энергии, накоп15 ленной в индуктивности 5, создается магнитное поле дугогашения. Эффективность дугогашения тем выше, чем больше индуктивность.

Преимущество предлагаемого устройства

20 заключается в возможности получения достаточно большой величины магнитного потока в дугогасительной системе в период процесса дугогашения. Так как дугогасительная катушка работает в кратковременном режиме, она

25 может быть выполнена меньших габаритов и с большим числом витков. Кроме того, отпадает необходимость тщательного изолирования дугогасительной катушки от главной цепи по сравнению с катушками с независимым

30 питанием.

450250

Предмет изобретения

Составитель Т. Пушкова

Техред Н. Куклина Корректор Л. Царькова

Редактор А. Пейсоченко

Заказ 1072/8 Изд, № 1205 Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Дугогасительное устройство постоянного тока, содержащее контакты, дугогасительную катушку и магнитную систему и предназначенное для работы в цепях с большой индуктивной нагрузкой, шунтируемой диодами, о тл и ч а ю щ е е с я тем, что, с целью повышения отключающей способности, снижения коммутационных перенапряжений и уменьшения веса и габаритов устройства, дугогасительная

5 катушка включена параллельно индуктивной нагрузке силовой цепи через диод.
