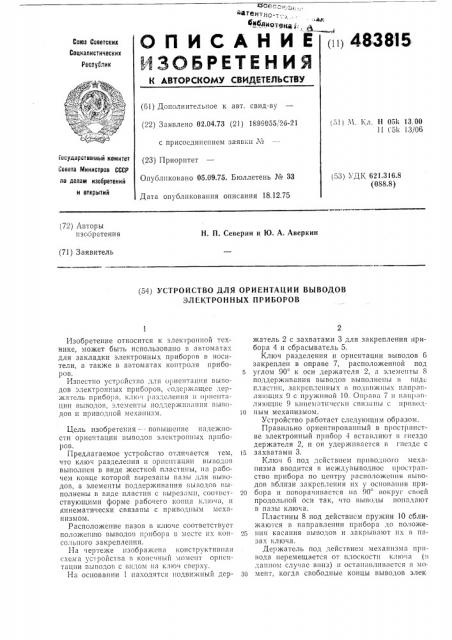

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

t»t 4838 ls

Союз Соеетскнк

Соцналистнческих

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 02.04.73 (21) 1899955, 26-21 с присоединением заявки № (23) Приоритет

Опубликовано 05.09.75. Бюллетень № 33

Дата опубликования описания 18,12.75 (511 М, Кл. Н 051(13, 00

ll 651< 13/06

Государственный комитет

Совета Министров СССР (53) 1 ДК 621 316 8 (088.8) по делам нзооретеннй н открытий,72) Авторы изобретения

Н. П. Северин и Ю. А. Аверкин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОРИЕНТАЦИИ ВЫВОДОВ

ЗЛЕКТРОННЫХ ПРИБОРОВ

Изобретение относится к электронной технике, может быть использовано в автоматах для закладки электронных приборов в носители, а также в автоматах контроля приборов.

Известно устройство для ориентации выводов электронных приборов, содср>кащее держатель прибора, ключ разделения и орпептяцпп выводов, элем ItTt поддержшгяння выводов и приводной механизм.

Цель изобретения — — повышение надежности ориентации выводов электронных приборов.

Предлагаемое устройство отличается тем, что ключ разделения и ориентации Bt,ttîäîtt выполнен в виде жесткой пластины, tta рабочем конце которой вырезаны пазы для выводов, а элементы поддерживания выводов выполнены в виде пластин с вырезямн, соответствующими форме рабочего конца кл1оч11, и кинематически связаны с приводным мсхя11ИЗМОМ.

Расположение пазов в ключс соответствует положению выводов прибора ь месте нх консольного закрепления.

На чертеже пзобра>кена конструктивная схема устройства в конечный .itîìåíò орнсllтации выводог, с видом ня ключ сверху.

На основании 1 находятся подвижный держатель 2 с захватами 3 для закрепления 11рибора 4 и сбрасыватель 5.

Ключ разделения и ориентации выводов 6 закреплен в оправе 7, расположенной под

5 углом 90 к оси держателя 2, я элементы 8 поддерживания выводов выполнены и впдс пластин, зякрсплснных в подвижных It0ïðëã<ляющих 9 с пружиной 10. Оправа 7 и заправляющие 9 кп нем ятп t001 lt связ н1ы 0 н1>lilt(), 110 ным механизмом.

Устройство работает следующим образом.

Правильно ориентированный в пространстве электронный прибор 4 вставляют в гнездо держателя 2, и он удерживается в гнезде с

15 захватами 3.

Кл1оч 6 под действием приводного механизма вводится в мсждувыводнос пространство прибора по центру расположения выводов вблизи зякрспления пх у основания при20 бора и поворачивается ня 90 вокруг своей продольной оси так, что выводы попадают в пазы ключа.

Пластины 8 под действием пружин 10 сближаются в направлении прибора до положе25 ния касания выводов и закрывают нх в пазах ключа.

Держатель под действием механизма привода перемещается от плоскости ключа (в данном< случае вниз) t t ост<1 н<я вливается It моЗ0 мент, когда свободные концы выводов элек

483815

1

ЮидА

Составитель В. Назарова

Техред А. Камышникова Корректор Л. Денискина

Редактор Б. Федотов

Заказ 3054/(4 Изд. № 973 Тираж 869 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская иаб., д. 4/5

Типография, ир. Сапунова, 2 тронного прибора оказываются на уровне пластин.

Обратным ходом держателя выводы электронного прибора вводятся в соответствующий носитель или контактное устройство, предварительно подведенное в определенном положении к торцам выводов, после чего пластины и ключ отводятся в обратной последовательности в свое исходное положение.

Предмет изобретения

Устройство для ориентации выводов электронных приборов, содержащее держатель прибора, ключ разделения и ориентации выводов, элементы поддерживания выводов и приводной механизм, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности ориентации выводов, ключ разделения и ориентации выводов выполнен в виде жесткой пластины, на рабочем конце которой вырезаны пазы для выводов, а элементы поддерживания выводов выполнены в виде пластин с вырезами, соответствующими форме рабочего конца ключа, и кинематически связаны с приводным механизмом.
