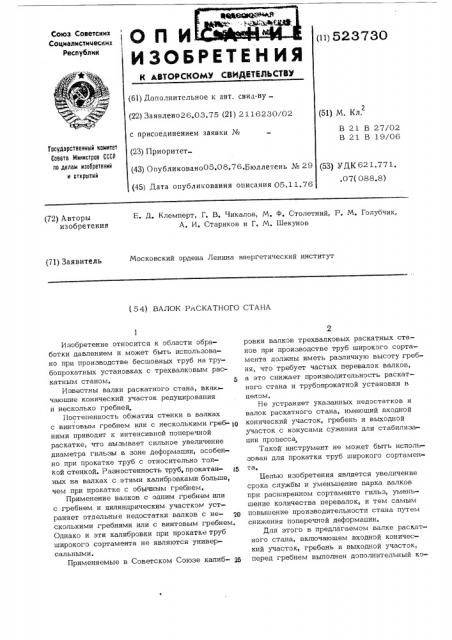

@ аа е э Я -,"- ЖМЯ (11) 523730

ИЗОБРЕТЕН ИЯ (61) Дополнительное к авт, свид-ву (22) Заявлено26.03.75 (21) 2116230/02 (51) М. Кл.

В 21 В 27/02

В 21 В 19/06 с присоединением заявки №

1 асудврственный «амитет

Совета Министров СССР по делам изобретений и ат«рытий (23) Приоритет (43) Опубликовано05.08.76.Бюллетень )Чъ 29 (45) Дата опубликования описания 05.11 76 (53) УДК 621.771. .07(088.8) Е. Д. Клемперт, Г. В, Чикалов, М. Ф. Столетний, P. М. Голубчик, A. И. Стариков и Г. М. Шекунов (72) Авторы изобретения

Московский ордена Ленина энергетический институт (71) Заявитель (5 4) ВАЛОК Ря С КАТНОГО СТАНА

Союз Советских ф соццапцстичеццци l О П И

Изобретение относится к области обработки давлением и может быть использовано при производстве бесшовных труб на трубопрокатных установках с трехвалковым раскатным станом, б

Известны валки раскатного стана, вкпк чающие конический участок редуцирования и несколько гребней.

Постепенность обжатия стенки в валках с винтовым гребнем или с несколькими греб-1О нями приводит к интенсивной поперечной раскатке, что вызывает сильное увеличение диаметра гильзы в зоне деформации, особенно при прокатке труб с относительно тонкой стенкой. Разностенность труб, прокатан- д ных на валках с этими калибровками больше, чем при прокатке с обычным гребнем, Применение валков с одним гребнем или с гребнем и цилиндрическим участком устраняет отдельные недостатки валков с несколькими гребнями или с винтовым гребнем.

Однако и эти калибровки при прокатке труб широкого сортамента не являются универсальными.

Применяемые в Советском Союзе калиб- 2в ровки валков трехвалковых раскатных станов при производстве труб широкого сортамента должны иметь различную высоту гребня, что требует частых перевалок валков, а это снижает производительность раскатного стана и трубопрокатной установки в целом.

Не устраняет указанных недостатков и валок раскатного стана, имеющий входной конический участок, гребень и выходной участок с конусами сужения для стабилизации процесса, Такой инструмент не может быть использован для прокатки труб широкого сортамента, Белью изобретения является увеличение срока службы и уменьшение парка валков при расширенном сортаменте гильз, уменьшение количества перевалок, и тем самым повышение производительности стана путем снижения поперечной деформации.

Для этого в предлагаемом валке раскатного стана, включаюшем входной конический участок, гребень и выходной участок, перед гребнем выполнен дополнительный ко523730 ническия участок длиной 1,5-3 высоты греб- толщине стенки уменьшается, так как уменьня с конусностью того же направления, что шается угол наклона образующей этого участи на входном участке, величина которой ка к оси прокатки. Это способствует некоменьше на 1-1,5 при увеличивающемся по торому скруглению профиля гильзы и умень направлению к гребню диаметре входного 5 шению ширины контактной поверхности межучастка и на ту же величину больше при ду валком и гильзой. Уменьшение же шириумень еньшаюшемся по направлению к гребню ны контакта, вызванное снижением доли подиаметре входного участка, перечной деформации, благоприятно сказыДополнительный участок компенсирует вается на прокатке тонкостенных труб. износ входного и выходного участков, поэ- р По мере эксплуатации валков изнашиваю тому обжатие, осушествляемое гребнем вал- ся как входной участок редуцирования так ка, остается постоянным, и выходной калибруюший участок 3. При

На фиг, 1 изображен предложенный ва- этом по мере износа участка 1 деформация лок с увеличивающимся по направлению к гильзы начинает в большей степени осушесч гребню диаметром, т. е, валок стана, у ко- д вляться на дополнительном компенсирующем торого расстоян сстояниеотосивалкадоосипрокатки участке 4 перед гребнем 2, Таким образом, понаправлению квыходномусечению возрас- несмотря на износ входного участка редуцитает; на фиг, 2 - то же, с уменьшаюшимся рования обжатие, осушествляемое гребнем по направлению к гребню диаметром, т, е, 2 валка, остается постоянным, валок стана, у которого расстояние от оси 20 Применение предложенных валков позвовалка до оси прокатки по направлению к лит увеличить скорость прокатки тонкостенвыходному сечению уменьшается. ных труб. Так как наличие дополнительного

Валок раскатного стана имеет входной компенсирующего участка 4 снижает попеконический участок 1, гребень 2 и выход- речную деформацию гильзы, повышается шаг ной калибруюший участок 3, Перед гребнем 25 подачи за 1/3 оборота, что вызывает возвыполнен дополнительный участок 4 длиной растание скорости прокатки, Кроме того, 1,5-3 высоты гребня, имеюший конусность при уменьшении поперечной деформации можтого же направления, что и на входном участ- но применять одни и те же валки для проке, величина которой меньше на 1-1,5, катки тонкостенных и толстостенных труб, Для валков с увеличиваюшимся по направ-30 Это, в свою очередь, уменьшает парк валлению к гребню диаметром (фиг. 1), т. е, ков, упрошает составление графика проката для валков с увеличивающимся расстоянием и тем самым уменьшает количество планоот оси валка до оси прокатки угол конус- вых перевалок. ности дополнительного участка 4- меньше, Наличие дополнительного компенсирующего чем угол конусности входного участка реду- З участка перед гребнем повышает стойкость цирования 1, Для валков с уменьшаюшимся валков, что также приводит к уменьшению по направлению к гребню диаметром (фиг, 2), числа перевалок, вызванных износом валков, т, е, для валков с уменьшающимся по направ и повышает качество наружной поверхности лению к гребню диаметром (фиг. 2), т. е. труб. для валков с уменьшаюшимся расстоянием

40 от оси валка до оси прокатки, угол конусности дополнительного участка 4 больше, чем угол конусности входного участка 1.

Если профиль участков 1 и 4 очерчен линие" то ко- 4 Валок раскатного стана, содержаший радиусом или любой кривой линией, то конусность в любом поперечном сечении валка входной конический участок, гребень и выопределяется углом наклона касательнои в ходы " уч ой асток о т л и ч а ю ш и и с я точке, лежащей на поверхности ве хности валка к оси тем что, с целью увеличения производи» т тельности стана путем снижения поперечвалка, Валок работает следуюшим образом, 50 ной деформации, он снабжен дополнительным

Захват гильзы происходит на входном расположенным перед гребнем коническим участке 1. По мере продвижения по этому участком длиной 1,5-3 высоты гребня с участку происходит редуциров уцирование диаметра конусностью того же направления, что и на гильзы до посадки ее н р а оправку и некоторое входном участке, величина которой меньше о эбжатие стенки. ри о жа

П бжатии стенки начнет на 1-1,5 при увеличиваюшемся по направвозрастать поперечная деформа еформация При этом лению к гребню диаметре входного участка, профиль гильзы из круглого становится близ- и на ту же величину больше при уменьшаюким к треугольному со скругленными углами. шемся по направлению к гребню диаметре

На дополнительном участке 4 обжатие по входного участка.,5237 30

Фиг,/
