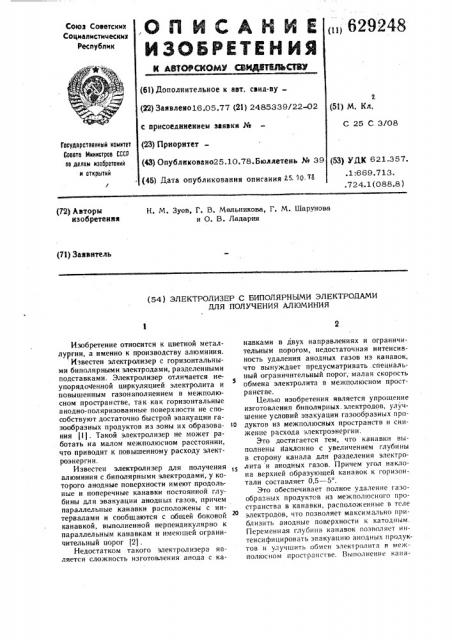

< 11 629248

Союз Советских

Социапистиыескии

Респубпик (61) Дополнительное к авт. саид-ву(22) Заявлено16,05.77 (21) 2485339/22-02 с присоединением заявки № (23} Приоритет(43} Опублнковано25.10.78.Бюллетень ¹ 39 (5l) М. Кл.

С 25 С 3/08

Госудврствеиный иамитет

Совете Министров СССР оо делам изобретений и открытий (5З} УДК 621.357. .1:669.713. .724.1 (088.8 ) (45) Дата опубликования описания б 0 > (72) Авторы изобретения

H. М. Зуев, Г. В. Мельникова, Г. М. Шарунова и О. B. Ладария (7l } Заввитель (54) ЭЛЕКТРОЛИЗЕР С БИПОЛЯРНЫМИ ЭЛЕКТРОДАМИ

ДЛЯ ПОЛУЧЕНИЯ АЛЮМИНИЯ

Изобретение относится к цветной металлургии, а именно к производству алюминия.

Известен электролизер с горизонтальными биполярными электродами, разделенными подставками. Электролизер отличается неупорядо бренной циркуляцией электролита и повышенным газонаполнением в межполюсном пространстве, так как горизонтальные анодно-поляризованные поверхности не способствуют достаточно быстрой эвакуации газообразных продуктов из зоны их образова- !0 иия (!). Такой электролизер не может работать на малом межполюсном расстоянии, что приводит к повышенному расходу электроэнерги и.

Известен электролизер для получения алюминия с биполярными электродами, у которого анодные поверхности имеют продольные и поперечные канавки постоянной глубины для эвакуации анодных газов, причем параллельные канавки расположены с интервалами и сообщаются с обгцей боковой канавкой, выполненной перпендикулярно к параллельным канавкам и имеющей ограничительный порог (2j .

Недостатком такого электрол изера является сложность изготовления анода с канавками в двух направлениях и ограничительным порогом, недостаточная интенсивность удаления анодных газов из канавок, что вынуждает предусматривать специальный ограничительный порог; малая скорость обмена электролита в межполюсном пространстве.

Целью изобретения является упрощение изготовления биполярных. электродов, улучшение условий эвакуации газообразных продуктов из межполюсных пространств и снижение расхода электроэнергии.

Это достигается тем, что канавки выполнены наклонно с увеличением глубины в сторону канала для разделения электролита и анодных газов. Причем угол накло«а верхней образующей канавок к горизон-. тали составляет 0,5 — 5 .

Это обеспечивает полное удаление газообразных продуктов из межполюсного пространства в канавки, расположенные в теле электродов, что позволяет максимально приблизить анодные поверхности к кятодным.

Переменная глубина канавок позволяет интенсифицировать эвакуацию анодных продуктов и улучшить обмен электролитя в межполюсном пространстве. Выполнени» каня
