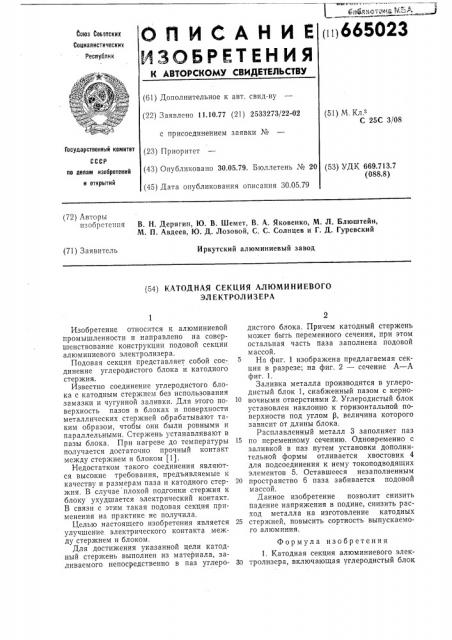

С1 Г1 И : А Н И Е (1)665023

ИЗОБРЕТЕНИЯ бо)оз 006втских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 11.10.77 (21) 2533273/22-02 с присоединением заявки № (23) Приоритет (51) М. Кл.з

С 25С 3/08

Государственный комитет (43) Опубликовано 30.05.79. Бюллетень № 20 (53) УДК 669.713.7 (088.8) по делам изобретений и открытий (45) Дата опубликования описания 30.05.79 (72) Авторы изобретения

В. H. Дерягин, Ю. В. Шемет, В. А. Яковенко, М. Л. Блюштейн, М. H. Авдеев, Ю. Д. Лозовой, С. С. Солнцев и Г. Д. Гуревский (71) Заявитель

Иркутский алюминиевый завод (54) КАТОДНАЯ СЕКЦИЯ АЛЮМИНИЕВОГО

ЭЛЕКТРОЛ ИЗЕРА

Изобретение относится к алюминиевой промышленности и направлено на совершенствование конструкции подовой секции алюминиевого электролизер а.

Подовая секция представляет собой соединение углеродистого блока и катодного стержня.

Известно соединение углеродистого блока с катодным стержнем без использования замазки и чугунной заливки. Для этого поверхность пазов в блоках и поверхности металлических стержней обрабатывают таким образом, чтобы они были ровными и параллельными. Стержень устанавливают в пазы блока. При нагреве до температуры получается достаточно прочный контакт между стержнем и блоком (1).

Недостатком такого соединения являются высокие требования, предъявляемые к качеству и размерам паза и катодного стержня. В случае плохой подгонки стержня к блоку ухудшается электрический контакт.

В связи с этим такая подовая секция применения на практике не получила.

Целью настоящего изобретения является улучшение электрического контакта между стержнем и блоком.

Для достижения указанной цели катодный стержень выполнен из материала, заливаемого непосредственно в паз углеродистого блока. Причем катодный стержень может быть переменного сечения, при этом остальная часть паза заполнена подовой массой.

На фиг. 1 изображена предлагаемая секция в разрезе; на фиг. 2 — сечение А — А фиг. 1.

Заливка металла производится в углеродистый блок 1, снабженный пазом с керновочными отверстиями 2. Углеродистый блок установлен наклонно к горизонтальной поверхности под углом р, величина которого зависит от длины блока.

Расплавленный металл 3 заполняет паз

15 по переменному сечению. Одновременно с заливкой в паз путем установки дополнительной формы отливается хвостовик 4 для подсоединения к нему токоподводящих элементов 5. Оставшееся незаполненным

20 пространство 6 паза забивается подовой м ассой.

Данное изобретение позволит снизить падение напряжения в подине, снизить расход металла на изготовление катодных

25 стержней, повысить сортность выпускаемого алюминия.

Формула изобретения

1. Катодная секция алюминиевого элек30 тролизера, включающая углеродистый блок г.2

Фи

Составитель В. Крюков

Техред А. Камышникова

Корректор Л. Орлова

Редактор H. Коляда

Заказ 840/!3 Изд. № 327 Тираж 726 Подписное

НПО Государственного комитета СССР по делам изобретений и открытий

1!3035, Москва, 7К-35, Рау|пскан наб., д. 4/5

Типография, пр. Сапунова, 2 с пазом, в который помещен металлический стержень, отличающаяся тем, что, с целью улучшения электрического контакта между блоком и стержнем, стержень выполнен из металла, заливаемого непосредственно в паз углеродистого блока.

2. Секция по п. 1, отличающаяся тем, что, с целью снижения металлоемкости секции и улучшения сортности выпускаемого алюминия, катодный металлический стержень выполнен переменного сечения, при этом остальная часть паза в углеродистом блоке заполнена подовой массой.

Источники информации, принятые во внимание при экспертизе

1. Патент Франции № 1225846, кл. В 01К, 1959.
