Газорегулируемая тепловая труба

Газорегулируемая тепловая труба

Иллюстрации

Показать все

Реферат

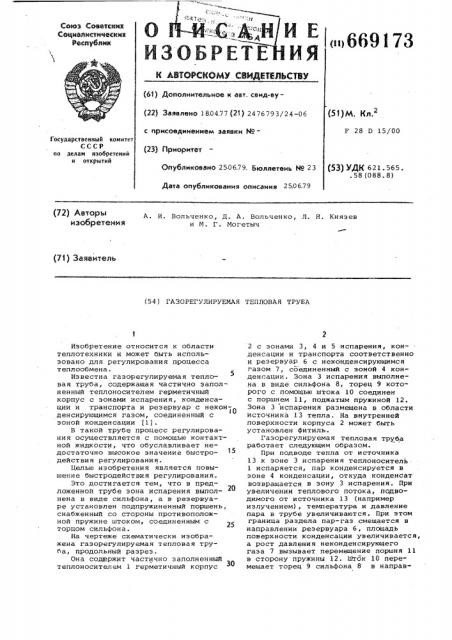

C. À

ЙЗОБРЕ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, сеид-ву— (22) Заявлено 1804.77 (21) 2476793/24-06 (51)М. Кл.

Р 28 D 15/00

Государстаеииый комитет

СССР оо делан изобретеиий и открытий (23) Приоритет (53) Уд (6 2 1 - 56 5 ° . 58 (088. 8) Опу5ликоваио 250679. Бюллетень Ио 23

Дата опубликоваиия описания 2506.79 (72) Авторы

N3G6p&YGHH$I

A. И. Вольченко, Д. А. Вольченко, Л. Н. Князев и M. Г. Могетыч (71) Заявитель (54 ) ГАЗОРЕГУЛИРУЕМАЯ ТЕПЛОВАЯ ТРУБА

Изобретение относится к области теплотехники и может быть использовано для регулирования процесса теплообмена.

Известна газорегулируемая тепловая труба, содержащая частично заполненный теплоносителем герметичный корпус с зонами испарения, конденсации и транспорта и резервуар с некон-О денсирующимся газом, соединенный с зоной конденсации (1).

В такой трубе процесс регулирования осуществляется с помощью контактной жидкости, что обуславливает недостаточно высокое значение быстродействия регулирования.

Целью изобретения является повышение быстродействия регулирования.

Это достигается тем, что в предложенной трубе зона испарения выполнена в виде сильФона, а в резервуаре установлен подпружиненный поршень, снабженный со стороны противоположной пружине штоком, соединенным с торцом сильфона.

На чертеже схематически изображена газорегулируемая тепловая труба, продольный разрез.

Она содержит частично заполненный теплоносителем 1 герметичный корпус

2 с зонами 3, 4 и 5 испарения, конденсации и транспорта соответственно и резервуар 6 с неконденсирующимся газом 7, соединенный с зоной 4 конденсации. Зона 3 испарения выполнена в виде сильфона 8, торец 9 которого с помощью штока 10 соединен с поршнем 11, поджатым пружиной 12.

Зона 3 испарения размещена в области источника 13 тепла. На внутренней поверхности корпуса 2 может быть установлен Фитиль.

Газорегулируемая тепловая труба работает следующим образом.

При подводе тепла от источника

13 к зоне 3 испарения теплоноситель

1 испаряется, пар конденсируется в зоне 4 конденсации, откуда конденсат возвращается в зону 3 испарения. При увеличении теплового потока, подводимого от источника 13 (например излучением), температура и давление пара в трубе увеличиваются. При этом граница раздела пар-газ смещается в направлении резервуара 6, площадь поверхности конденсации увеличивается, а рост давления неконденснрующего газа 7 вызывает перемещение поршня 11 в сторону пружины 12. Шток 10 перемещает торец 9 сильфона 8 в направб69173

Составитель A. Лобанов

Ре акто Е. К авцоваТехред Н. Вабурка ХОрректор Г. HaaapoýàЗаказ 3642/30 а раж 721 Подписное

ЦНИИПИ Государственного комитета СССР по делам иэобретеннй и открытий

113035 Иосква Ж-35 Ра сная наб., д. 4/5

Филиал ППП Патент, r.. ужгород, ул. Проектная, 4 ленин эоны 5 транспорта, что уменьшает площадь эффективной новерхности теплообмена сильфона 8 и соответственно снижает передаваемый трубой тепловой поток.

Формула - изобретения

1.Газорегулируемая тепловая труба, еодержащая частично заполненный теплоносителем герметичный корпус с зонами испарения, конденсации и транспорта и резервуар с неконденсирующимся газом соединенный с зоной конденсации, о т л и ч а ю щ а я с я тем, что, с целью .повыиения быстродействия регулирования, зона испарения выполнена в виде сильФона, а в резервуаре установлен подпружиненный поршень, снабженный со стороны противоположной пружине штоком, соединенным с торцом сиЛьФона.

2.Труба,поп.1,отличающ а я с я тем, что поршень имеет площадь поперечного сечения, превышающую площадь торца сильфона.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 514184, кл. F 28 D 15/00,. 1974.
