Следящее устройство к дефектоскопу

Следящее устройство к дефектоскопу

Иллюстрации

Показать все

Реферат

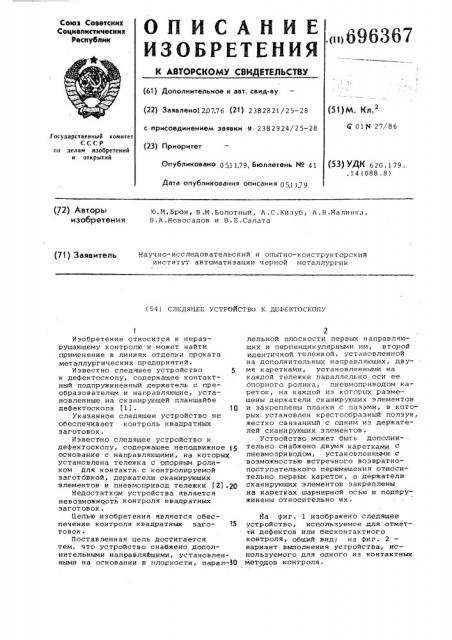

Союз Советскик

Социалистических

Республик,(и) 696367 (61) Дополнительное к авт. саид-ву (22) Заявлено120776 (21) 2382821/25 — 28 с присоединением заявки 9 2382924/25 — 28 (51)м. Кл.

4 01М 27/86

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет (5Ç) УДК б 20. 179. .14(088.8) Опубликовано р51179, Бюллетень ¹ 41

Дата опубликования описания 051179 (72) Авторы изобретения

Ю.М.Врон, B.Ì.Áoëîòíûé, A.C,Êèçóá, A.Â.Ìàëèíêà, В.A.Hîíocàäoâ и В.Е.Салата (7)) ЗаяВИтЕПЬ Научно-исследовательский и опытно-конструкторский институт автоматизации черной металлургии (54) CJIE)IH)tIEE VCTPOACTBO

Изобретение относится к неразрушаюшему контролю и может найти применение в линиях отделки проката металлургических предприятий.

Известно следящее устройство 5 к дефектоскопу, содержашее контактный подпружиненный держатель с преобразователем и направляющие, установленные на сканирующей планшайбе дефектоскопа (1). 10

Указанное следяшее устройство не обеспечинает контроль квадратных заготовок.

Известно следяшее устройство к дефектоскопу, содержащее неподвижное основание с направляющими, на которыХ установлена тележка с опорным роликом для контакта с контролируемой заготбвкой, держатели сканирующих элементов и пневмопринод тележки (2) .20

Недостатком устройства является невозможнОсть контроля квадратных заготовок.

Целью изобретения является обеспечение контроля квадратных заго- ?5 тонок.

Поставленная цель достигается тем,, что устройство снабжено дополнительными напрайляйщими, установленйыми на основании в плоскости, парал-30 лельной плоскости первых направляющих и перпендикулярными им, второй идентичной тележкой, установленной на дополнительных напранляюших, двумя каретками, установленными на каждой тележке параллельно оси ее опорного ролика„ пненмопринодом кареток, на каждой иэ которых разме— щены держатели сканируюших элементов и закреплены планки с пазами, н которых установлен крестообразный ползун, жестко связанный с одним из держателей сканирующих элементон.

Устрбйство может быть дополнительно снабжено двумя каретками с пневмопринодом, установленными с возможностью встречного возвратнопоступательного перемещения относительно первых кареток, а держатели сканируюших элементов закреплены на каретках шарнирной осью и подпружинены относительно их.

Йа фиг. 1 изображено следяшее устройство, используемое для отметки дефектов или бесконтактного контроля, общий вид; на фиг. 2 вариант выполнения устройства, используемого для одного иэ контактных методов контроля.

3 69 63 67

Следящее устройство к дефектоскопу содержит неподвижное основание 1 с направляющими 2, на которых установлена тележка 3 с пневмоприводом 4 и опорным роликом 5 для контакта с контролируемой заготовкой 6.

Дополнительные направляющие 7 с тележкой 8, имеющей пневмопривад.

9 и опорный ролик 10, установлены н плоскости, параллельной первым направляющим, и перпендикулярно им

mfa тележках 3 и 8 параллельно осям их опорных роликов 5 и 10 установлены каретки 11 и 12 с направляющими 13 и 14 и пневмоприводами

15 и 16. Яа каретках закреплены ,держатели 17 и 18 сканирующих элементов 19, охватывающие две смежные грани заготовки 6 и ее ребро и имеющие опорные ролики 20 и 21. Для контроля и отметки дефектов на .ребрах заготовки в держателях 17 и 18 установлены сканирующие элементы, например дефектоотметчики 22 и 23. .1а держателях 17 и 18 закреплены планки 24-27 с пазами, в которых установлены крестообразные ползуны

28 и 29. В ползунах для слежения за 25 ребрами заготовки закреплены дефектоотметчики 30 и 31.

Вариант выполнения следящего устройства, предназначенного для контроля одним из контактных методов, имеет() отличия, обусловленные необходимостью преобразователей контактировать с поверхностью заготовки в процессе контроля.

Держатели 18 преобразователей н указанном варианте охватывают только одну грань заготовки или грань и одно из смежных ребер.

Для сканирования преобразователей по поверхности квадратной заготовки )0 следящее устройство должно быть дополнительно снабжено установленными на тележках в тех же направляющих

13 и 14 двумя каретками 32 и 33 с пневмопринодами 3,4 и 35, и опорными роликами 36 (на чертежах не показано) и 37.

Все держатели 17 и 18 в данном исполнении устройства закреплены на каретках шарнирными осью (на чертежах- не показана) и осями 38 — 40 и подпружинены симметрично относительно, шарнирной оси, Устройство работает следующим образ ом.

По сигналу датчика наличия заго-. товки (нф показан), установленного вблизи следящего устройства, пненмоцилиндр 4 перемещает тележку 3 вдоль направляющих 2 к поверхности заготовки. Одновременно пневмопри- 6() вод 15 перемещает каретку 11 по направляющим 13 к поверхности заготовки 6. Первой касается заготовки роликоопора 5 тележки 3, так как она янляется базовой. 65

После осуществления кон=акта роликоопоры 5 с заготовкой дефектоотметчики 22 и 23 установятся относительно граней и ребра с определенным зазором . Аналогично устанавливается и тележка 8.

При поперечных смещениях эаготонки роликоопоры остаются прижатыми к поверхности заготовки, обеспечивая неизменное положение дефектоотметчиков относительно этих поверхностей и тем самым — точность отметки дефектов. Одновременно крестообразные ползуны 28 и 29, перемещаясь в пазах планок 24-27, устанавливают дефектоотметчики 30 и 31 с определе"ньм зазором относительно противополежаших ребер заготовки.

При выходе заготовки из плоскости распрложения кареток 11 и 12 по команде датчика наличия заготовки пневмоцилиндры одновременно отводят каретки и тележки н нерабочее положение.

В следящем устройстве для контактного метода контроля нвиду того, что тележки 3 и 8 с направляющими

13 и 14 составляют единое целое, после прижатия роликоопор 5 и 10 к заготовке обеспечена привязка двух противоположных держателей 17 или 17 и 18 относительно контролируемых граней.

Возможность поворота держателей

17 и 18 вокруг шарнирных осей обеспечивает слежение преобразователей за поверхностями заготовки.

Предложенное следящее устройство обеспечивает надежный контроль квадратных заготовок за счет автоматической установки сканирующих элементов на контролируемую поверхность с сохранением их ориентации в процессе контроля независимо от поперечных перемещений заготовки и изменений ее кривизны.

Формула изобретения

1. Следящее устройство к дефектоскопу, содержащее неподвижное основание с направляющими, на которых установлена тележка с опорным роликом для контакта с контролируемой заготовкой, держатели сканирующих элементов и пненмопривод тележки, о т л и ч а ю ш е е с я тем, что, с целью обеспечения контроля квадратных заготовок, оно снабжено дополнительными направляющими, установленными на основании н плоскости, параллельной плоскости первых направляющих и перпендикулярными им, второй идентичной тележкой, установленной на дополнительных направляющих, двумя каретками, установленными на каждой тележке параллельно оси ее опорного

6963 67 ролика, пневмоприводом кареток, на каждой из которых размещены держатели сканирующих элементов и закреплены планки с пазами, в которых установлен крестообразный ползун, жестко связанный с одним из держателей сканирующих элементов.

2. Устройство по п.1, о т л и ч а ю ш е е с я тем, что, оно дополнительно снабжено двумя каретками с пневмоприводом, установленными с возможностью встречного возвратнопоступательного перемещения относительно первых кареток.

3, Устройство по пп.1 и 2, о тл и ч а ю щ е е с я тем, что держатели сканирующих элементов закреп" лены на каретках шарнирной осью и .подпружинены относительно их.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 260944, кл. G 01 N 27/82, 1970.

2. Патент CIIIA 9 37663635, кл. G 01 N 29/04, 1973 (прототип}.

696367

Составитель H.Äîëãoâà

Техред Э.Чужик Корректор М.Вигуна

Редактор A.Ñåìåíoâà

Филиал ППП Патент, r.Ужгород, ул.Проектная,4

Заказ 6757/44 Тираж 10 73 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Рауыская наб,, д. 4/5
