Роторная машина
Иллюстрации
Реферат

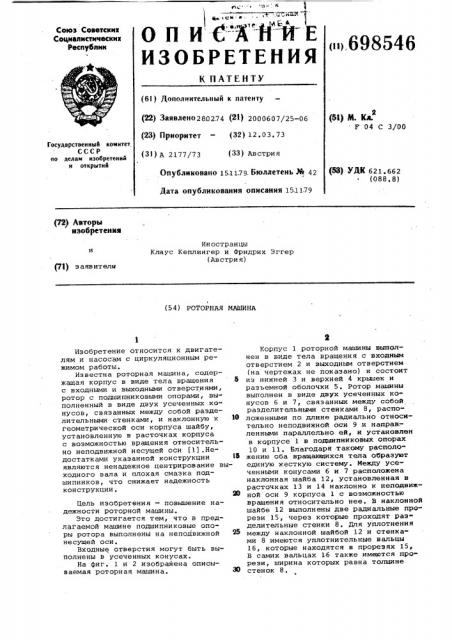

О П И 4" Ж-и И Е
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
К ПАТЕНТУ (61) Дополнительный к патенту (22) ЗаЯвлено280274 (21} 2000607/25-06 (23} Приоритет — (32) 12.03. 73 (31) A 2177/73 (33) Австрия (51) М. Кл.
F 04 С 3/00
Государственный комитет
СССР по дедам изобретений и открытий (М} УЛК 621. 662 (088. 8) Опубликовано 15.1179. Бюллетень Эй 42
Дата опубликования описания 15.1179 (72) Авторы изобретения
Иностранцы
Клаус Кеплингер и Фридрих Эггер (Ав стри я) P3) з аяв ит ели (54) POTOPHAH MAIIIHHA
Изобретение относится к двигателям и насосам с циркуляционным режимом работы.
Известна роторная машина, содержащая корпус в виде тела вращения 6 с входными и выходными отверстиями, ротор с подшипниковыми опорами, выполненный в виде двух усеченных конусов, связанных между собой разделительными стенками, и наклонную к Ю геометрической оси корпуса шайбу, установленную в расточках корпуса с воэможностью вращения относительно неподвижной несущей оси (1) .Недостатками указанной конструкции 16 являются ненадежное центрирование выходного вала и плохая смазка подшипников, что снижает надежность конструкции.
Цель изобретения — повышение надежности роторной машины.
Это достигается тем, что в предлагаемой машине подшипниковые опоры ротора выполнены на неподвижной несущей оси.
Входные отверстия могут быть выполнены в усеченных конусах.
На фиг. 1 и 2 изображена описываемая роторная машина.
Корпус 1 роторной машины выполнен в виде тела вращения с входным отверстием 2 и выходным отверстием (на чертежах не показано) и состоит иэ нижней 3 и верхней 4 крьааек и разъемной оболочки 5. Ротор машины выполнен в виде двух усеченных конусов 6 и 7, связанных между собой разделительными стенками 8, расположенными по длине радиально относительно неподвижной оси 9 и направ.— ленными параллельно ей, и установлен в корпусе 1 в подшипниковых опорах
10 и 11. Благодаря такому расположению оба вращающихся тела образуют единую жесткую систему. Между усеченными конусами 6 и 7 расположена наклонная шайба 12, установленная в расточках 13 и 14 наклонно к неподвижной оси 9 корпуса 1 с возможностью вращения относительно нее. В наклонной шайбе 12 выполнены две радиальные прорези 15, через которые проходят разделительные стенки 8, 11ля уплотнения между наклонной шайбой 12 и стенками 8 имеются уплотнительные вальцы
16, которые находятся в прорезях 15, В самих вальцах 16 также имеются прорези, ширина которых равна толщине стенок 8.
698546 э 6969/40 одписное
Полость корпуса 1 раэдедяется усеченными конусами 6 и 7, наклонной шайбой 12 и стенками 8 на несколько рабочих камер, обьем которьу в результате вращения ротора непрерывно изменяется от нулевого до максимально" го значения.
Поступающая в рабочую камеру жидкость воздействует на стенки 8 и приводит во вращение ротор, тем самым совершая процесс нагнетания и всасывания. ï
Формула изобретения
1. Роторная машина, содержащ; я корпус в виде тела вращения с входными и выходными отверстиями, ротор с подшипниковыми опорами, выполненный в виде двух усеченных конусов, связанных между собой разделительными стенками, и наклонную к геометрической оси корпуса шайбу, установленную в расточках корпуса с возможностью вращения относительно неподвижной несущей оси, о т л и ч а ю щ а яс я тем, что, с целью повышения надежности, подшипниковые опоры ротора выполнены на неподвижной несущей оси.
2. Машина по п.1, о т л и ч а ющ а я с я тем, что входные отверстия выполнены в усеченных конусах.
Источники информации, принятые во внимание при экспертизе
1. Патент Германии Р 650278, кл, 27 С, 5, 1938.
// \
--Д 1
1!
z/
// г
Филиал ППП патент г. Ужгород, ул. Проектная, 4
