Реферат



()734549

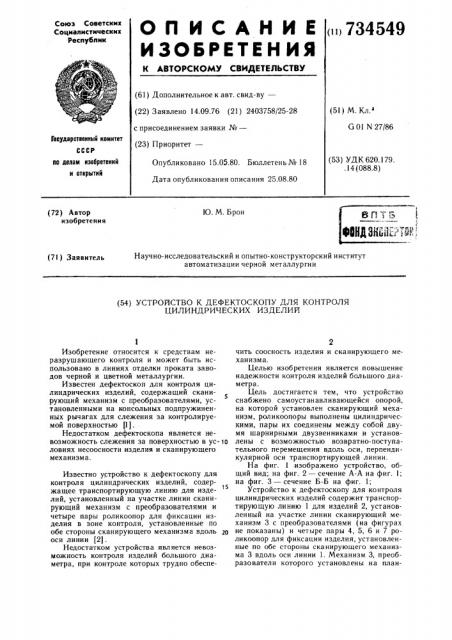

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 14,09.76 (21) 2403758/25-28 с присоединением заявки №вЂ” (23) П р и оритетв (5l ) М. Кл.

G 01 N 27/86

Гоеударстееииый комитет

СССР (53) УДК 620.179.. 14 (088.8) по делам изобретений и открытий

Опубликовано 15.05.80. Бюллетень № 18

Дата опубликования описания 25.08.80

Ю. М. Брон (72) Автор изобретения

Научно-исследовательский и опытно-конструкторский институт автоматизации черной металлургии (71) Заявитель (54) УСТРОЙСТВО К ДЕФЕКТОСКОПУ ДЛЯ КОНТРОЛЯ

ЦИЛИНДРИЧЕСКИХ ИЗДЕЛИЙ

Изобретение относится к средствам неразрушающего контроля и может быть использовано в линиях отделки проката заводов черной и цветной металлургии.

Известен дефектоскоп для контроля цилиндрических изделий, содержащий сканирующий механизм с преобразователями, установленными на консольных подпружиненных рычагах для слежения за контролируемой поверхностью (1).

Недостатком дефектоскопа является невозможность слежения за поверхностью в ус- to ловиях несоосности изделия и сканирующего механизма.

Известно устройство к дефектоскопу для контроля цилиндрических изделий, содержащее транспортирующую линию для изде15 лий, установленный на участке линии сканирующий механизм с преобразователями и чегыре пары роликоопор для фиксации изделия в зоне контроля, установленные по обе стороны сканирующего механизма вдоль оси линии (2) .

Недостатком устройства является невозможность контроля изделий большого диаметра, при контроле которых трудно обеспечить соосность изделия и сканирующего механизма.

Целью изобретения является повышение надежности контроля изделий большого ди аметра.

Цель достигается тем, что устройство снабжено самоустанавливающейся опорой, на которой установлен сканирующий механизм, роликоопоры выполнены цилиндрическими, пары их соединены между собой двумя шарнирными двузвенниками и установлены с возможностью возвратно-поступательного перемещения вдоль оси, перпендикулярной оси транспортирующей линии.

На фиг. 1 .изображено устройство, общий вид; на фиг. 2 — сечение А-А на фиг. 1; на фиг. 3 — сечение Б-Б на фиг. 1;

Устройство к дефектоскопу для контроля цилиндрических изделий содержит транспортирующую линию 1 для изделий 2, установленный на участке линии сканирующий механизм 3 с преобразователями (на фигурах не показаны) и четыре пары 4, 5, 6 и 7 роликоопор для фиксации изделия, установленные по обе стороны сканирующего механизма 3 вдоль оси линии 1. Механизм 3, преобразователи которого установлены на план734549 шайбе 8, расположен на самоустанавливающейся опоре, выполненной, например, в виде основания 9 с направляющими 10 и 11, на которых установлена каретка 12. На каретке закреплены телескопически связанные стаканы 13 и 14, между которыми размещена пружина 15. Пружинами (на фигурах не показаны) каретка связана с концами направляющих 10 и 11, Сканирующий механизм связан со стаканом 13.

По обе стороны на сканирующем механизме 3 закреплены плиты 16, 17, 18 и 19, на которых установлены пары 4, 5, 6 и 7 цилиндрических роликоопор 20, 21, 22, 23 (вторые две пары на фигурах не показаны).

В парах 4 и 6, а также 5 и 7 роликоопоры параллельны между собой и установлены с возможностью возвратно-поступательного перемещения во взаимно перпендикулярных направлениях перпендикулярно оси транспортирующей линии. В каждой паре роликоопоры соединены между собой двумя шарнирными двузвенниками 24 и 25, 26 и

27 (остальные на фигурах не показаны).

Роликоопоры кинематически связаны с пневмоцилиндрами 28 и 29 (остальные на фигурах не показаны).

Работает устройство следующим образом.

При подходе контролируемого изделия 2 к первой паре 4 роликоопор по сигналу датчика наличия изделия пневмоцилиндр 29 перемещает роликоопоры 22 и 23 к контролируемому изделию. Если изделие размещено ассиметрично относительно оси сканирующего механизма 3, то одна из роликоопор 22 или 23 касается изделия раньше другой и под действием пневмоцилиндра 29 начинает перемещать сканирующий механизм 3 вдоль оси стакана 14 до тех пор, пока ось сканирующего механизма 3 не совпадет с осью изделия 2. При подходе изделия 2 к паре 5 роликоопор 20 и 21 пневмоцилиндр 28 перемещает эти роликоопоры и, когда одна из них касается изделия, сканирующий механизм перемещается в перпендикулярной первой плоскости до совпадения оси механизма с осью изделия. Оси сканирующего механизма и изделия совмещены в течение всего контроля. Таким образом преобразователи выполняют слежение только за овальностью иэделия. При выводе изделия из последней пары роликоопор по сигналу датчика конца изделия пневмоцилиндры разводят роликоопоры в исходное положение.

Совмещение продольной оси изделия с

1о осью сканирующего механизма позволяет исключить необходимость слежения за значительными перемещениями изделия при каждом обороте планшайбы сканирующего механизма.

Формула изобретения

Устройство к дефектоскопу для контроля цилиндрических изделий, .содержащее трансов портирующую линию для изделий, установленный на участке линии сканирующий механизм с преобразователями и четыре пары роликоопор для фиксации изделия в зоне контроля, установленные по обе стороны сканирующего механизма вдоль оси линии,ото личающееся тем, что, с целью повышения надежности контроля изделий большого диаметра, оно снабжено самоустанавливающейся опорой, на которой установлен сканирующий механизм, роликоопоры выполнены цилиндрическими, пары их соединены между собой двумя шарнирными двузвенниками и установлены с возможностью возвратнопоступательного перемещения вдоль оеи, перпендикулярной оси,транспортирующей линии

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 396617, кл. G 01 N 27/86, 1971.

2. Патент США № 375085, кл. G 01 R 33/12, 1973 (прототип).

734549 б — б д-A

Фиг..1

Фс г 2
