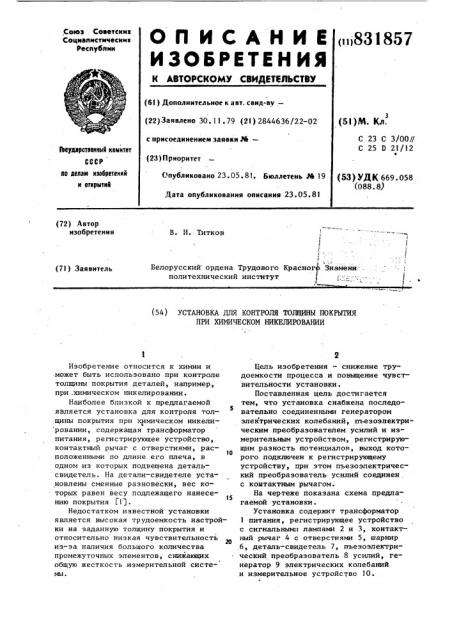

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.Союз Советскин

Социалистическин

Республик (и)831857 (6! ) Дополнительное к авт. саид-ву (22)Заявлено 30. 11.79 (2!) 2844636/22-02 с присоединением заявки РЙ— (23) Приоритет

Опубликовано 23. 05. 81, Бюллетень М 19

Дата опубликования описания 23.05.81 (5i)M. Кл.

С 23 С 3/00/!

С 25 0 2!/!2 с

Ваудлрстнвнный кнмнтет

СССР но делам нзабрнтеннй н аткрытнй (53) УДК 669.058 (088. 8) (72) Автор изобретения

В. И. Титко в

Белорусский ордена Трудового Красного Знаменк политехнический институт (7!) Заявитель (54) УСТАНОВКА ДЛЯ КОНТРОЛЯ ТОЛЩИНЫ ПОКРЫТИЯ

ПРИ ХИМИЧЕСКОМ НИКЕЛИРОВАНИИ

Изобретение относится к химии и .может быть использовано при контроле толщины покрытия деталей, например, при .химическом никелировании.

Наиболее близкой к предлагаемой является установка для контроля толS щины покрытия при химическом никели ровании, содержащая трансформатор питания, регистрирующее устройство, контактный рычаг с отверстиями, рас1О положенными по длине его плеча, в одном из которых подвешена детальсвидетель. На детали-свидетеле установлены сменные разновески, вес которых равен весу подлежащего нанесе15 нию покрытия Г1 J °

Недостатком известной установки является высокая трудоемкость настройки на заданную толщину покрытия и относительно низкая чувствительность из-за наличия большого количества промежуточных элементов, снижающих общую жесткость измерительной системы.

Цель изобретения — снижение трудоемкости процесса и повыщение чувствительности установки.

Поставленная цель достигается тем, что установка снабжена последовательно соединенными генератором электрических колебаний, пъезоэлектрическим преобразователем усилий и измерительным устройством, регистрирующим разность потенциалов, выход которого подключен к регистрирующему устройству, при этом пьезоэлектрический преобразователь усилий соединен, с контактным рычагом.

На чертеже показана схема предлагаемой установки.

Установка содержит трансформатор

1 питания, регистрирующее устройство с сигнальньпш лампами 2 и 3, контактный рычаг 4 с отверстиями 5, шарнир

6, деталь-свидетель 7, пъезозлектрический преобразователь 8 усилий, генератор 9 электрических колебаний и измерительное устройство 10.

3 83

Установка работает следующим обра зом.

Измерительное устройство 10 настраивается на заданную толщину покрытия на деталях. При этом горит сигнальная лампа 2 (например, зеленого цвета) . При достижении заданной толщины (массы)покрытия на детале-свидетеле 7 величина направленного усилия, создаваемого контактным рычагом

4 на пъезоэлектрический преобразователь 8, вызывает изменение выходного напряжения на его пьезоэлементе до значения, установленного на измерительном устройстве 10. При этом загорается контрольная сигнальная лампа

3 красная1и подается импульс на подьемный механизм полного извлечения деталей из рабочего раствора ванны °

Таким образом, предлагаемого устройство дает возможность повысить производительность процесса нанесения покрытий химическим методом за счет снижения трудоемкости настройки на заданную толшину покрытия и повысить чувствительность прибора.

1857 ф

Формула изобретения

Установка для контроля толщины покрытия при химическом никелировании, содержащая трансформатор питания, 5 регистрирующее устройство, контактный рычаг с отверстиями, расположенными по-длине его плеча, в одном из которых. закреплена деталь-свидетель, отличающаяся тем, что, с целью снижения трудоемкости процесса и повышения чувствительности установки, она снабжена последовательно соединенными генератором электрических колебаний, пьезоэлектрическим преобразователем усилий и измерительным устройством, регистрирующим разность потенциалов, выход которого подключен к регистрирующему устройству, при этом пьезоэлектрический преобразователь усилий соединен с контактным рычагом.

Источники информации, 25 принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Ф 365394, кл. С 23 С 3/00, 1969.
