Генератор импульсов для электроэрозионной обработки
Иллюстрации
Показать всеРеферат

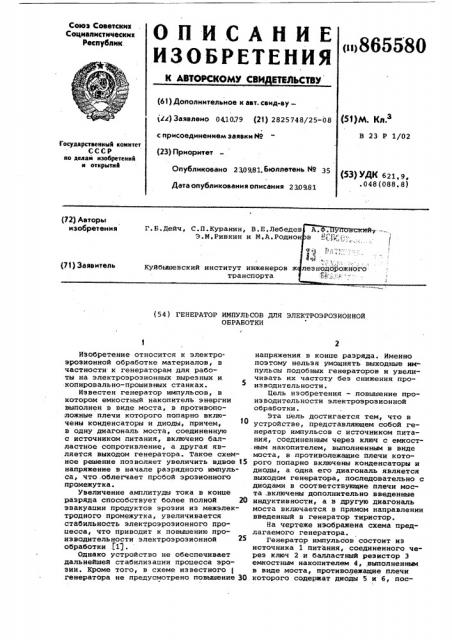

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Рес у6пик.
К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (61) Дополнительное к ввт. сеид-ву— (2.с) Заявлено 04.1079 (21) 2825748/25-08 (51) М. КЛ. с присоединением заявки Йо (23) Приоритет
В 23 P 1/02
Государственный комитет
СССР но делам изобретений и открытий
Опубликовано 230981.6loAJIOTOHb Йо
Дата опубликования описания 230981 (53) УДК 621,9 ° . 048 (088. 8) (72) Авторы (54) ГЕНЕРАТОР ИМПУЛЬСОВ ДЛЯ ЭЛЕКТРОЭРОЗИОННОЙ
ОБРАБОТКИ
Изобретение относится к электроэрозионной обработке материалов, в частности к генераторам для работы на электроэрозионных вырезных и. копировально-прошивных станках.
Известен генератор импульсов, в котором емкостный накопитель энергии выполнен в виде моста, в противоположные плечи которого попарно включены конденсаторы и диоды, причем, 30 в одну диагональ моста, соединенную с источником питания, включено балластное сопротивление, а другая является выходом генератора. Такое схемное решение позволяет увеличить вдвое 15 напряжение в начале разрядного импульса, что .облегчает пробой эрозионного промежутка. увеличение амплитуды тока в конпе разряда способствует более полной 20 эвакуации продуктов эрозии из межэлектродного промежутка, увеличивается стабильность электроэрозионного пропесса, что приводит к повышению производительности электроэрозионной 25 обработки (1j.
Однако устройство не обеспечивает дальнейшей стабилизации пропесса эрозии. Кроме того, в схеме известного генератора не предусмотрено повышение 30 напряжения в коние разряда. Именно поэтому нельзя умощнять выходные импульсы подобных генераторов и увеличивать их частоту без снижения производительности.
Цель изобретения — повышение производительности злектроэрозионной обработки.
Эта пель достигается тем, что в устройстве, представляющем собой генератор импульсов с источником питания, соединенным через ключ с емкостным накопителем, выполненным в виде моста, в противолежащие плечи которого попарно включены конденсаторы и диоды, а одна его диагональ является выходом генератора, последовательно с диодами в соответствующие плечи моста .включены дополнительно введенные индуктивности, а в другую диагональ моста включается в прямом направлении введенный в генератор тиристор.
На чертЕже изображена схема предлагаемого генератора.
Генератор импульсов состоит из источника 1 питания, соединенного через ключ 2 и балластный резистор 3 емкостным накопителем 4, .выполненньм в виде моста, противолежащие плечи кот рого содержат диоды 5 и б, пос865580
Формула изобретения
Составитель В.Влодавский
Редактор Т.Кудрышева Техред Л.Пекарь Корректор Ю.Макаренко
Заказ 7944/22 Тираж 1151 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва,Ж-35,Раушская наб.,д.4/5
Филиал ППП "Патент", r. Ужгород, Ул, Проектная, 4 ледовательно соединенные с индуктивностями 7 и 8 и конденсаторы 9 и 10.
Одна диагональ моста присоединена к эрозионному промежутку 11, а другая через тиристор 12, включенный в прямом направлении, присоединена к общим точкам конденсаторов 9 и 10 диодов 5 и 6.
Генератор импульсов работает следующим образом.
Э
При отпирании ключа 2 начинается заряд емкостного накопителя по пепи источник 1 питания — ключ 2 — резистор 3 - индуктивность 7,8 — диод 5,6конденсатор 9,10 — источник 1 питания. ОдиовремеНно происходит пробой врьэиониого промежутка 11, в результате чего в пепи источник 1 питанияключ 2 — резистор 3 — эрозионный промежуток 11 инициируется рабочий импульс. Его длительность ограничена постоянной времени пепи Я С.
При соответствующем подборе элементов С схемы в ней может наблюдаться резонанс напряжений, при котором и 1
М =М, ь- с-g где 4 — напряжение на индуктивности, 4с — напряжение на емкости, 4р — напряжение источника питания;
g, — добротность резонансного контура.
В связи с этим при заряде резко возрастает напряжение, причем это напряжение ка индуктивности (или емкости) в Q раз больше 4п
Как только напряжение 4с превышает 4д, ключ 2 запирается и одновременно подается сигнал на включение тиристора 12, В результате отпирания тиристора 12 учетверенное напряжение резонансного контура прикладывается к эрозионному промежутку 11, вызывая импульс тока повышенной амплитуды по
5 цепи конденсатор 9 — тиристор 12- конденсатор 10 - промежуток 11 — конденсатор 9. После разряда кОнденсатора весь цикл повторяется.
Таким образом, преимуществом предлагаемого генератора является способность генерировать импульсы с увеличенной амплитудой напряжения в конце инициируемого импульса, что способствует лучшей эвакуации продуктов эрозии и повышению производительности
15 обработки. щ Генератор импульсов для электроз« розионной обработки„ содержащий источник питания, соединенный через ключ с емкостным накопителем энергии, выполненным в виде моста, в противоположные плечи которого попарно включены конденсаторы и диоды, а одна его диагональ является выходом генератора, отличающийся тем, что, с целью повышения производительности обработки, последовательно с диодами в соответствующие плечи моста включены введенные индуктивности, а во вторую диагональ моста включен в прямом направлении введенный в генератор тиристор.
35 Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
Р 339379, кл. В 23 Р 1/02, 1970.
