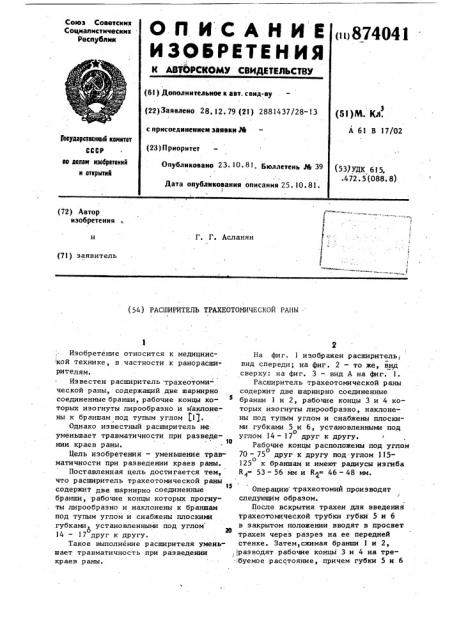

ОПИСАНИЕ< 874041

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВХЬИЖОМУ СВИДЕТЕЛЬСТВУ

{61) Дополнительное к авт. спид-ву (22) 3аявлено 28.! 2. 79 (21) 2881437/28-13 (5I)M. KA.

А 61 В 17/02 с присоединением заявки М

3юеударстваикий комитет

СССР ио делан изабретений и аткритий (23) П риоритет

Опубликовано 23 10 81. Бюллетень М 39 (53)УДК 615, ° 472. 5 (088. 8) Дата опубликования описания 25, 10. 81.

l (72) Автор изобретения

Г. Г. Асланян (71) заявитель (54) РАСШИРИТЕЛЬ ТРАХЕОТОМИЧЕСКОЙ РАНЫ .

Изобретение относится к медициис" На фиг. 1 изображен расширитель кой технике, в частности к ранорасши- вид спереди; на фиг. 2 — то же, вид рителям. сверху: на фиг. 3 — вид А на фиг. 1.

Известен расширитель трахеотоми- Расширитель трахеотомической раны ческой раны, содержащий две шарнирно содержит две шарнирно соединенные соединенные бранши, рабочие концы ко- браншн I и 2, рабочие концы 3 и 4 которых изогнуты лирообразно и наклоне- торых изогнуты лирообразно, наклонены к браншам под тупым углом (11. ны под тупым углом и снабжены плоскиОднако известный расширитель не ми губками 5 и 6, установленными под о уменьшает травматичности при разведе- углом 14 — 17 друг к другу. нии краев раны.

1О

Рабочие концы расположены под углом о

Цель изобретения - уменьшение трав" 70- 75 друг к другу под углом 115о матичности при разведении краев раны. 125 к браншам и имеют радиусы изгиба

Поставленная цель достигается тем, R<= 53 — 56 мм и Rg= 46-48 мм. что расширитель трахеотомической раны

3S

З. содержит две шарнирно соединенные Операцию трахеотомии производят бранши, рабочие концы которых прогну- следующим образом. ты лирообразно и наклонены к браншам После вскрытия трахеи для введения под тупым углом и снабжены плоскими трахеотомической трубки губки 5 и 6 губками установленными под углом

6 20 в закрытом положении вводят в просвет

14 — 17 друг к другу. трахеи через разрез на ее передней

Такое выполнение расширителя умень- стенке, Затем, сжимая бранши 1 и 2, шает травматичность при разведении, разводят рабочие концы 3 и 4 на трекраев раны. .!буемое расстояние, причем губки 5 и 6

874041

ЯмФ расширяют просвет трахеотомической раны.

Посла введения в полученный просвет трахеи трахеотомической трубки расширитель удаляют.

Использование расширителя уменьшает травматичность тканей операционной раны при разведении ее краев.

Формула изобретения

Расширитель трахеотомической раны, содержащий две шарнирно соединенные

1 а бранши, рабочие концы которых изог-. нуты лирообразно и наклонены к браншам под тупым углом, о т л и ч а юшийся тем, что, с целью уменьшения травматичности при разведении краев раны, рабочие концы снабжены плоскими губками, установленными под о углом 14- 17 друг к другу.

Источники информации, принятые во внимание при экспертизе

1, Каталог А/о Швабе ¹ Мб. "Медицина", 1901, с. 375, фи г. 6035.

874041 -17

Фиг. 3

P Pп
