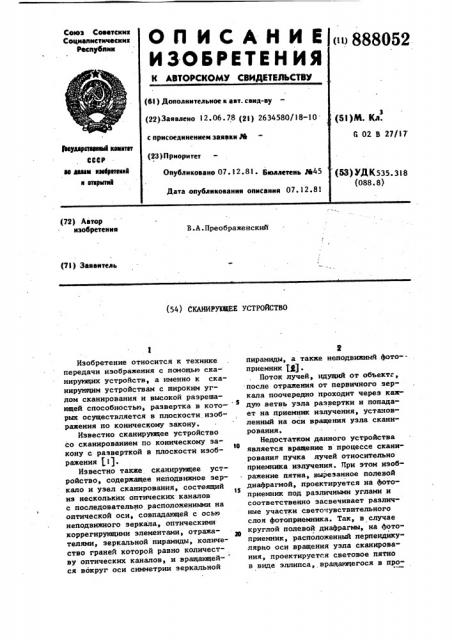

О П И С А H И Е ()888052

CoIo3 CoooTcKNx

Co4N4листнческми (72) Автор изобретения

В.А.Преображенский (7I) Заявятель (54) СКАНИРУЮЩЕЕ УСТРОЙСТВО

Изобретение относится к технике передачи изображения с помощьв сканирующих устройств, а именно к сканирующим устройствам с широким углом сканирования и высокой разрешан щей способностью, развертка в которых осуществляется в плоскости изображения по коническому закону.

Известно сканирующее устройство со сканированием по коническому закону с разверткой в плоскости изображения 111.

Известно также сканирующее устройство, содержащее неподвижное зеркало и узел сканирования, состоящий из нескольких оптических каналов с последовательно расположенными на оптической оси, совпадающей с осью неподвижного зеркала, оптическими коррегирующими элементами, отражателями, зеркальной пирамиды, количество граней которой равно количеству оптических каналов, и вращающейся вокруг оси симметрии зеркальной

2 пирамиды, а также неподвижный фото-приемник gg).

Поток лучей, идущий от обьектг, после отражения от первичного sepкала поочередно проходит через каждув ветвь узла развертки и попадает на приемник излучения, установленный на оси вращения узла сканирования.

Недостатком данного устройства является вращение в процессе сканирования пучка лучей относительно приемника излучения. При этом изображение пятна, вырезанное полевой диафрагмой, проектируется на @ото1S приемник под различными углами и соответственно засвечивает различные участки светочувствительного слоя фотоприемника. Так, в случае круглой полевой диафрагмы, на фотоприемник, расположенный перпендику" лярно оси вращения узла сканирования, проектируется световое пятно в виде эллипса, вращающегося в про88052 4 .;"5 и грани пирамиды 6 выходит параллельно оси вращения узла сканирования. При этом происходит вращение пучка относительно данной оси. Угловая скорость вращения пучка равМ

2$

ЗО

4О

3 8 цессе сканирования вокруг собственного центра. Так KBK фотоприемники имеют непостоянную чувствительность по приемной площадке, то при засветке одним и тем же световым и.>током различных участков светочувствительного слоя сигнал с приемника будет различным. Это в конечном счете приводит к ойибке определения яркости исследуемого объекта.

Целью изобретения является стабилизация положения изображения на фотоприемнике.

Указанная цель достигается тем, что сканирующее устройство снабжено блоком отражательных ромбов, количество которых равно количеству граней зеркальной пирамиды, установленным перед фотоприемником с возможностью вращения вокруг своей оси, па-, раллельной оси вращения зеркальной пирамиды с углом наклона граней, выполненным таким образом, чтобы оси отраженных от ее граней пучков лучей были параллельны. оси вращения зеркальной пирамиды, а угловая скорость вращения блока отражательных ромбов по величине и направлению совпадает с угловой скоростью вращения зеркальной пирамиды.

На фиг. 1 изображена оптическая схема предложенного оптико-механического сканирующего устройства, на фиг. 2 — вид сверху на блок ромбических отражателей.

Сканирующее устройство включает выполненное в виде сегмента сферическое зеркало 1, узел сканирования, состоящий из коррегирующих элементов

2, диафрагм 3, конденсаторов 4, зеркал 5 и зеркальной пирамиды 6, призменный блок 7 и фотоприемник 8.

Элементы 2 каждой из ветвей сканирующего узла образуют совместно с участком первичного сферического зеркала 1 объектив, оптическая ось которого при вращении узла сканирования меняет свое положение в пространстве, обеспечивая строчное сканирование исследуемого объекта. Кадровое сканирование осуществляется за счет перемещения всего сканирующего устройства. Полевая диафрагма 3 каждой ветви узла сканирования установлена в фокусе объектива 1-2. Пучок оптических лучей от исследуемого объекта, отразившись от первичного зеркала проходит через элемент 2, диафрагму 3 и после отражения от зеркала на угловой скорости вращения узла сканирования (tl . Далее пучок отражается от граней с и Я вращающегося в том же направлении и с .той же угловой скоростью UU призменного блока 7 и попадает на светочувствительную площадку фотоприемника. На фиг. 2 сплошной линией показано положение призменного блока, соответствующее центру строки сканирования. Пучок лучей, входящий в блок, находится в положении 1. Отражающие грани призменного блока (грани 0 и 4) параллельны между собой и наклонены к оси вращения под углом 45 . Ось вращения блока (S„- 9 ) параллельна оси вращения узла сканирования (0„0 ).

Так как в любом сечении, перпендикулярном оси вращения, расстояние между отражающими гранями блока (расстояние С) остается постоянным и равным расстоянию от оси пучка до оси вращения узла сканирования (О О ), то отразившись от гране:.". g и 3 пучок иэ положения 1 попадает.на ось О„ 0 . В следующий момент времени йризменный блок развернется вокруг оси g - -g на угол с .и займет

1 положение, показанное на фиг. 2 штрихпунктирной линией. При этом оптический пучок развернется вокруг оси также на угол 4. и займет положение П, После отражения от граней призменного блока он снова понадет на ocb 040@. Таким образом, очевидно, что при вращении узла развертки и призменного блока вышедший из призменного блока оптический пучок всегда будет располагаться по оси вращения узла сканирования.

Использование в сканирующем устройстве призменного блока, установленного между зеркальной пирамидой и приемником излучения и состояще- го из ромбических призм, количество..которых равно количеству ветвей в узле развертки, позволяет в значительной степени повысить точность, измерения яркости исследуемых объектов путем исключения ошибок, связанных с неравномерной чувствительностью по полю приемником излучения.

Формула изобретения

Сканирующее устройство, содержащее первичное неподвижное, зеркало, узел сканирования, состоящий из нескольких оптических каналов с последовательно расположенными на оптической оси, совпадающей с осью неподвижного зеркала, оптическим коррегирующим элементом, отражателями, зеркальной пирамиды, количество граней которой равно количеству оптических каналов, и вращающейся вокруг оси симметрии зеркальной пирамиды, а также неподвижный фотоприемник, о т л и ч а ю щ е е с я тем, что, с целью стабилизации положения изображения на фотоприемнике, оно снабжено блоком отражательных ромбов, количество которых равно количеству граней зеркальной пира888052 миды, установленным перед фотоприемником с возможностью вр ения вокруг своей оси, параллельной оси вращения зеркальной пирамиды, с углом наклона граней, выполненным таким образом, чтобы оси отраженных от ее граней пучков лучей быпи параллельны оси вращения зеркальной пирамиды, а угловая скорость враще1О ния блока отражательных .ромбов п величине и направлению совпадает с угловой скоростью вращения зеркальной пирамиды.

35, Источники информации, принятые во внимание при экспертизе

1. Патент США Р 3790247, кл. 350-7, опублик. 1973.

20 2. Патент CPIA 9 3887263, кл. 350-7, опублик. 1975.(ïðoòîòèï).
