Устройство для оптимизации режима доения
Иллюстрации
Показать всеРеферат

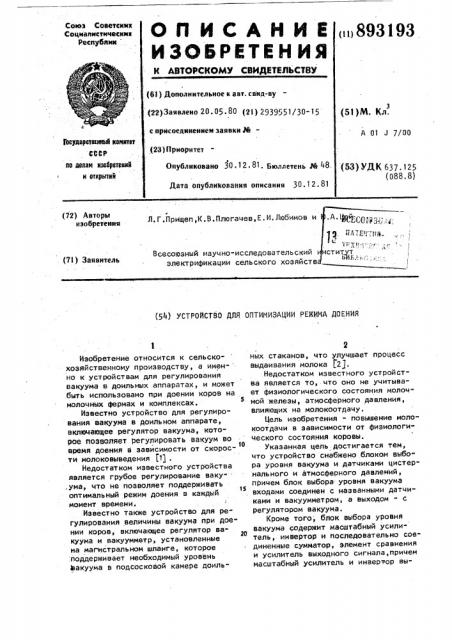

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (iii 893193
Союз Советских
Соцмапмстмческмх
Респубики (61) Дополнительное к авт. санд-ву (22) Заявлено 20. 05. 80 (21) 2939551/30-15 с присоединением заявки рв (23) Приоритет
Опубликовано 30 ° 12 ° 81. Бюллетень рв 48.
Дата опубликования описания 30.12.81 (51)M. Кл.
А 01 J 7/00
3Ьсударатвтнный комитет
С С СР но делам нмбрвтеннй н еткрытнй (53) УДК 637 125 (088. 8) (72) Авторы изобретения
Л.Г.Прищеп,К.В.Плюгачев,Е.И.Любимов и
Всесоюзный научно-исследовательский электрификации сельского хозяйств (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОПТИМИЗАЦИИ РЕЖИМА ДОЕНИЯ
Изобретение относится к сельскохозяйственному производству, а имен- но к устройствам для регулирования вакуума в доильных аппаратах, и может быть использовано при доении коров на молочных фермах и комплексах.
Известно устройство для регулирования вакуума в доильном аппарате, включающее регулятор вакуума, которое позволяет регулировать вакуум во время доения в зависимости от скорос«1о ти молоковыведения (11 .
Недостатком известного устройства является грубое регулирование ваку,ума, что не позволяет поддерживать
15 оптимальный режим доения в каждый момент времени.
Известно также устройство для регулирования величины вакуума при дое" нии коров, включающее регулятор вакуума и вакуумметр, установленные на магистральном шланге, которое
:поддерживает необходимый уровень
Вакуума в подсосковой камере доиль2 ных стаканов, что улучшает процесс выдаивания молока 2).
Недостатком известного устройства является то, что оно не учитывает физиологического состояния молочной железы, атмосферного давления, влияющих на молокоотдачу.
Цель изобретения - повышение молокоотдачи в зависимости от физиологического состояния коровы.
Указанная цель достигается тем, что устройство снабжено блоком выбора уровня вакуума и датчиками цистернального и атмосферного давлений, причем блок выбора уровня вакуума входами соединен с названными датчиками и вакуумметром, а выходом - с регулятором вакуума.
Кроме того, блок выбора уровня вакуума содержит масштабный усилитель, инвертор и последовательно соединенные сумматор, элемент сравнения и усилитель выходного сигнала, причем масштабный усилитель и инвертор вы893 193 ходами подключены к сумматору, а входами - соответственно к датчику атмосферного и цистернального давлений.
На фиг.1 показано устройство, общий вид; на фиг.2 - схема блока выбора уровня вакуума.
Устройство для оптимизации режима доения состоит из регулятора вакуума и вакуумметра 2, установленных на магистральном шланге 3, блока
4 выбора уровня вакуума, который в свою очередь содержит масштабный усилитель 5, инвертор 6 и последовательно соединенные сумматор 7, элемент 8 сравнения и усилитель 9 выходного сигнала, причем масштабный уси литель 5 и инвертор 6 своими выходами подключены к сумматору 7. Датчики цистернального 10 и атмосферного 11 давлений и вакуумметр 2 подключены к входам блока 4 выбора уровня вакуума.
Устройство работает следующим о6разом.
Сигналы с датчиков атмосферного 11 и цистернального 10 давлений и вакуумметра 2 поступают в блок 4 выбора уровня вакуума, где в зависимости от цистернального и атмосферного давлений определяется оптимальный уровень вакуума.
Если реальный уровень вакуума, регистрируемый вакуумметром 2, не совпадает с оптимальным, то блок 4 выбора уровня вакуума подает сигнал на регулятор 1 вакуума, установленный на магистральном шланге 3. Регулятор
1 вакуума изменяет уровень вакуума до тех пор, пока реальный уровень вакуума не совпадет с оптимальным.
Предлагаемое устройство позволяет осуществлять постоянное оперативное регулирование вакуума и поддержание его на оптимальном уровне с учетом изменения цистернального давления в процессе доения, что способствует полному и быстрому выдаиванию и в то же время позволяет избежать отрицательного воздействия на слизистую оболочку соскового канала, нервнососудистую систему, предохраняет коров от заболевания маститом.
1О формула изобретения
Устройство для оптимизации режима доения, включающее регулятор вакуума и вакуумметр, установленные на магистральном шланге, о т л и ч а ю щ е е с я тем, что, с целью повышения молокоотдачи в зависимости от физиологического состояния коровы, ро оно снабжено блоком .выбора уровня saкуума и датчиками цистернального и атмосферного давлений, причем блок выбора уровня вакуума входами соединен С названными датчиками и вакуумметром, а выходом - с регулятором вакуума.
2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что блок выбора уровня вакуума содержит масштабный усилитель, инвертор и последовательно соединенные сумматор, элемент сравнения и усилитель выходного сигнала, причем масштабный усилитель и инвертор выходами подключены к сумматору, а входами - соответственно к датчику
I атмосферного и цистернального давлений.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
N 276607, кл. А 01 J 5/00, 1970.
2. Авторское свидетельство СССР
М 292669, кл. A 01 .J 5/04, l971 (прототип) ..893193
