Устройство для изготовления клина

Иллюстрации

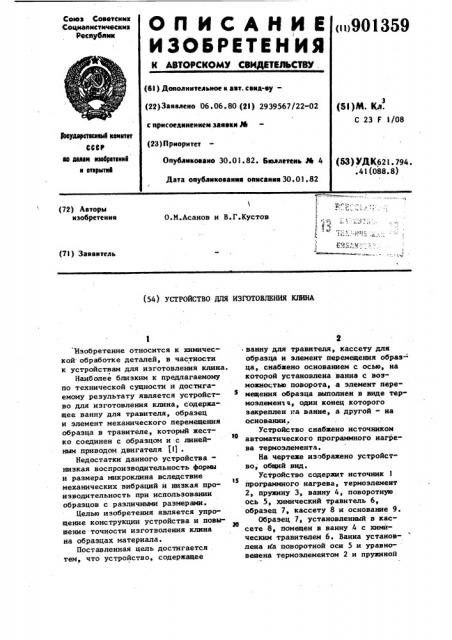

Устройство для изготовления клина (патент 901359)
Устройство для изготовления клина (патент 901359)
Показать все

Реферат



(7I) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ КЛИНА

Изобретение относится к химической обработке деталей, в частности к устройствам для изготовления клина.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является устройство для изготовления клина, содержащее ванну для травителя, образец и элемент механического перемещения образца в травителе, который жестко соединен с образцом и -с линейным приводом двигателя tlj .

Недостатки данного устройства— низкая воспроизводнтельность формы и размера микроклина вследствие механических вибраций и низкая производительность при использовании образцов с различными размерами.

Целью изобретения является упрощение конструкции устройства и повн" жение-точности изготволения клина на образцах материала.

Поставленная цель достигается тем, что устройство, содержащее

° ванну для травителя, кассету для образца и элемент перемещения образца, снабжено основанием с осью, на которой установлена ванна с sosможностью поворота, а элемент перемещения образца выполнен в виде термоэлемен а, один конец которого закреплен на ванне, а другой — на основании, Устройство снабжено источником автоматического программного нагрева термоэлемента.

На чертеже изображено устройст" во, общий вид.

Устройство содержит источник программного нагрева, термоэлемент

2, пружину 3, ванну 4, поворотную. ось 5, химический травитель 6, образец 7, кассету 8 и основание 9.

Образец 7, установленный в кассете 8, помещен в ванну 4 с химическим травителем 6 ° Ванна установ" лена на поворотной оси 5 и уравновеаена термоэлемеитом 2 и пружиной

901359

Формула изобретения

3. Источник 1 программного нагрева служит для задания по определенному закону тока через термоэлемент 2.

1!ри пропускании электрического тока по заданному закону во времейи от источника 1 программного автоматического нагрева через термоэлемент 2 за счет теплового расширения (сжатия) происходит изменение его длины, пружина 3 поворачивает ван- 16 ну 4 на оси 5. Травитель 6, протекая по резервуару, изменяет погружение части образца 7, помещенного в кассету 8. Выбор заданного состава и количества химического травите- 1З ля, заданной скорости и закона нагрева термоэлемента 2 позволяет получить клин зацанной формы, размера и с заданным: расположением относительно кромки образца. 20

Использование изобретения для изготовления клина позволяет устранить искажения @os и размеров микроклина за счет исключения механических вибраций. 25

Устройство для изготовления клина, содержащее ванну для травителя, кассету для образца и элемент перемещения образца, о т л и ч а— ю щ е е с я тем, что, с целью упрощения конструкции и повышения точности изготовления клина, оно снабжено основанием с осью, на которой установлена ванна с возможностью поворота, а элемент перемещения образца выполнен в виде термоэлемента, один конец которого закреплен на ванне, а другой — на основании.

2. Устройство по и. 1, о т л и— ч а ю щ е е с я тем, что оно снабжено источником автоматического программного нагрева термоэлемента.

Источники информации, принятые во внимание при экспертизе

1. "Электронная техника", сер. 2, 1976, вып. 5 (107), с. 115.

Составитель И.Саакова

Редактор С.Тараненко Техред Т. Маточка Корректор А.Гриценко

Заказ 12309/27 Тираж 1048 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
