Устройство для обработки тонкостенных цилиндрических деталей

Устройство для обработки тонкостенных цилиндрических деталей

Иллюстрации

Показать все

Реферат

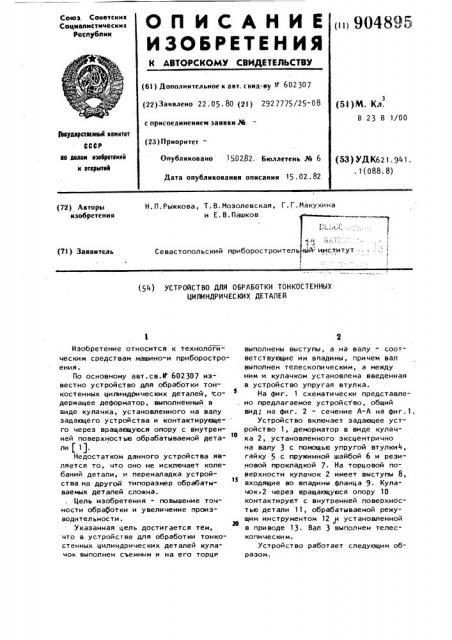

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз. Соввтсиик

Соцнапистнчесиик

Рвспубпнн п 904895 (6l ) Дополнительное к авт. св№д-ву М 602307 (22) Заявлено 22. 05. 80 (21) 2927775/25-08 с присоединением заявки .% (23) Приоритет—

Опубликовано 150282. Бюллетень № 6

Дата опубликования описания 15 .02. 82 (5! )М. Кл.

В 23 В 1/00

РиударстееаеыН комитет

СССР ае делам кзееретемий н етерытнй (И) УДК621.941, . 1(088. 8) Н, П. Рыжкова, Т. В. Мозолевская, Г. Г. Макухи на и E. В. Пашков (72) Авторы изобретения тут (Zl ) Заявитель

Севастопольский приборостроитель

1 (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ТОНКОСТЕННЫХ

ЦИЛИНДРИЧЕСКИХ ДЕТАЛЕЙ

Изобретение относится к технологическим средствам машино-и приборостроения.

По основному авт.св.й 602307 известно устройство для обработки тонкостенных цилиндрических деталей, содержащее деформатор, выполненный в виде кулачка, установленного на валу задающего устройства и контактирующего через вращающуюся опору с внутренней поверхностью обрабатываемой детали f 1).

Недостатком данного устройства является то, что оно не исключает колебаний детали, и переналадка устройства на другой типоразмер обрабаты15 ваемых деталей сложна.

Цель изобретения - повышение точности обработки и увеличение производительности. Указанная цель достигается тем, 20 что в устройстве для обработки тонкостенных цилиндрических деталей кулачок выполнен съемным и íà его торце выполнены выступы, а на валу - соответствующие им впадины, причем вал выполнен телескопическим, а между ним и кулачком установлена введенная в устройство упругая втулка.

На фиг. 1 схематически представлено предлагаемое устройство, общий вид; на фиг. 2 — сечение А-А на фиг.1.

Устройство включает задающее устройство 1, деморматор в виде кулачка 2, установленного эксцентрично на валу 3 с помощью упругой втулки4, гайку 5 с пружинной шайбой 6 и резиновой прокладкой 7. На торцовой поверхности кулачок 2 имеет выступы 8, входящие во впадины фланца 9. Кулачок.2 через вращающуюся опору 10 контактирует с внутренней поверхностью детали 11, обрабатываемой режущим инструментом 12 и установленной в приводе 13. Вал 3 выполнен телескопи чески м.

Устройство работает следующим образом.

9О4895 формула изобретения

Привод 13 передает вращательное движение установленной на нем детали 11. Кулачок 2, установленный на валу 3 синхронно с режущим инструментом 12, снимающим слой металла, осущест вляет поступател ьное д вижение вдоль обрабатываемой детали 11.

По сйгналу задающего устройства 1 по программе кулачок 2 получает вращательное движение. Происходит упругая <в деформация детали 11 в поперечном направлении, эа счет чего уменьшаются упругие перемещения детали 11 под действием радиальной составляющей Р силы резания. Для того, что- и бы компенсировать колебания детали 11, возникающие под влиянием переменного характера силы резания, кулачок 2 насажен на вал 3 через упругую втулку 4, а вращательное движение ему 20 передается через выступы 8, входящие с зазором во впадины фланца 9 вала 3.

Повыаение виброустойчивости детали 11 происходит за счет того, что часть энергии возмущающего момента погло- 2g щается внутренним трением в упругом слое и рассеивается затем в окружающую среду. б

Применение предлагаемого устройства дает возможность снизить статические и динамические деформации, повысить виброустойчивость повысить точность обработки и производительность труда.

Устройство для обработки тонкостенных цилиндрических деталей. по авт.св.й 602307, о т л и ч а ю щ ее с я тем, что, с целью повышения точности обработки и увеличение производительности, кулачок выполнен съемным и на его торце выполнены выступы, а на валу - соответствующие им впадины, причем вал выполнен телескопическим, а между ним и кулачком óñтановлена введенная в устройство упругая втулка.

Источники информации принятые во внимание при экспертизе

1. Авторское свидетельство СССР 602307, w. В 23 В 1/00.

90 4895

Л-Л

Фи 2
