Устройство для измерения длины ленточных материалов

Устройство для измерения длины ленточных материалов

Иллюстрации

Показать все

Реферат

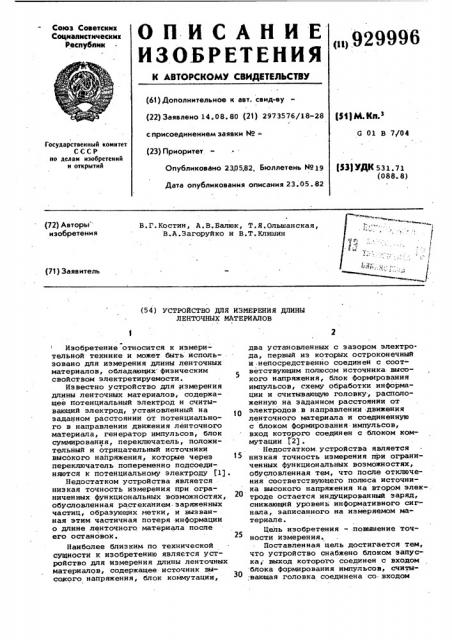

О П И С А Н И Е цgiPggg(1

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Реснубпик

Ъ.

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 14. 08. 80 (21) 2973576/18-28 (31) М. КП.з с присоединением заявки ¹â€” (23) Приоритет

G 01 В 7/04

Государственный комитет

СССР но делам изобретений и открытий (53) УДК 531.71 (088. 8>

Опубликовано 23.05.82. Бюллетень № 19

Дата опубликования описания 23.05. 82

В.Г. Костин, A В.Балюк, Т. Я.Ольшанская, В.A.Çàãoðóéêo и В.Т.Клишин »»» (72) Авторы изобретения

»»»»».е. (71) Заявитель (54) УСТРОИСТВО ДЛЯ ИЗМЕРЕНИЯ ДЛИНЫ

ЛЕНТОЧНЫХ МАТЕРИАЛОВ

Изобретение относится к измерительной технике и может быть использовано для измерения длины ленточных материалов, обладающих физическим свойством электретируемости.

Известно устройство для измерения длины ленточных материалов, содержащее потенциальный электрод и считывающий электрод, установленный на заданном расстоянии от потенциального в направлении движения ленточного материала, генератор импульсов, блок суммирования, переключатель, положительный и отрицательный источники высбкого напряжения, которые через переключатель попеременно подсоединяются к потенциальному электроду (1).

Недостатком устройства является низкая точность измерения при ограниченных функциональных возможностях, обусловленная растеканием заряженных частиц, образующих метки, и вызванная этим частичная потеря .информации о длине ленточного материала после

его остановок.

Наиболее близким по технической сущности к изобретению является устройство для измерения длины ленточных материалов, содержащее источник выcogoro напряжения, блок коммутации, два установленных с зазором электрода, первый из которых остроконечный и .непосредственно соединен с соот- ветствующим полюсом источника высокого напряжения, блок формирования импульсов, схему обработки информации и считывающую головку, расположенную на заданном расстоянии от электродов в направлении движения ленточного материала и соединенную с блоком формирования импульсов, вход которого соединен с блоком коммутации Г23 .

Недостатком. устройства является низкая точность измерения при ограниченных функциональных возможностях, обусловленная тем, что после отключения соответствующего полюса источника высокого напряжения на втором элек-. троде остается индуцированный заряд, снижающий уровень информативного сигнала, записанного на измеряемом материале.

Цель изобретения — .повышение точности измерения.

Поставленная цель достигается тем, что устройство снабжено блоком запуска,- выход которого соединен с входом блока формирования импульсов, считы;вающая головка соединена со входом

929996 схем обработки информации, первый

-:«ëeê pàä соединен с входом блока коммутации, второй электрод выполнен в виде диска и установлен таким образом, что ленточный материал в процессе измерения находится в зазоре 5 между электродами, а блок коммутации соединен с источником высокого напряжения и выполнен в виде двухпозиционного переключателя, первое состояние которого соответствует подключе-10 нию второго электрода к соответствующему полюсу источника высокого напряжения в момент нанесения меток, а второе. — отключению второго элект- . рода и шунтированию его с первым 5 электродом в промежутки времени между моментами нанесения меток.

На чертеже представлена структурная схема устройства. устройство чодержит пару электро- 20 дов 1 и 2, установленных по разные. стороны ленточного материала 3, обла". дающего свойством электретируемости, причем электрод 1 остроконечный и соединен с одним из полюсов источни- 25 ка 4 высокого напряжения и входом блока 5 коммутации„ к выходу которого подключен электрод 2, выполненный в форме диска, а к второму входу блока 5 коммутации подключен дру- З гой полюс источника 4 высокого напряжения. В направлении движения ленточного материала 3 установлена считывающая головка 6, выход которой соединен со входом схемы 7 обработ.ки информации и через блок 8 формирования импульсов, калиброванных по длительности, соединен со входом блока 5 коммутации. К параллельному входу блока 8 формирования импуль. сов подключен выход блока 9 запуска. 40

Устройство работает следующим об15аз ом.

После включения устройства в сеть на один из входов блока 8 формирования импульсов подается одиночный 45 импульс с выхода блока 9 запуска. На выходе блока 8 формирования импульсов появляется импульс, калиброванный по длительности, который прикладывается к управляющему входу блока 550 коммутации. На время, определяемое длительностью калиброванного импульса, к электроду 2 прилагается потенциал, по знаку противоположный потенциалу электрода 1, и в зазоре меж-55 ду электродами 1 и 2 появляется. электростатическое поле, напряженность которого обеспечивает электретизацию ленточного материала 3. После прекращения воздействия поля на ленточном материале 3 остается постоянно неэлектризованный участок, т.е. электростатическая метка. Она характеризуется наличием связанных зарядов противоположных знаков на обоих поверхностях участка, подвергнутого воздействию поля. Одновременно, по окончании действия импульса, калиброванного по длительности, на управляющий вход блока 5 коммутации, электроды 1 и 2 шунтируются между собой, причем предварительно соответствующий полюс источника 4 высокого напряжения от электрода 2 отключается.

Продвигаясь в непосредСтвенной близости от считывающей головки 6, поле электретированного участка воздействует на ее вход и преобразуется в электрический импульс. Этот импульс, поступает на вход схемы 7 обработки информации, индикатор которой проградуирован в единицах длины. Одновременно импульс с выхода считывающей головки 6 поступает на вход блока 8 формирования импульсов. Далее последовательность операций повторяется.

Таким образом, расположение электродов 1 и 2 по разные стороны ленточ ного материала 3, шунтирование электродов 1 и 2 в промежутках между записью и подключение полюсов источника высокого напряжения во время записи меток способствует созданию сильного электростатического поля, которое способно электретировать ленточный материал 3, образуя устойчивые во времени электростатические метки.

Наличие устойчивых меток в свою очередь позволяет повысить точность измерения, исключить потерю информации при остановках протяжки ленточного материала и контролировать его длину при низких скоростях движения.

Формула изобретения

Устройство для измерения длины ленточных материалов, содержащее источник высокого напряжения, блок коммутации, два установленных с зазором электрода, первый из которых остроконечный и непосредственно соединен с соответствующим полюсом источника высокого напряжения, блок формирования импульсов, схему обработки информации и считывающую головку, расположенную на заданном расстоянии от электродов в направлении движения ленточного материала и соединенную с блоком формирования импульсов, выход которого соединен с блоком коммутации, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерения, оно снабжено блоком запуска, выход .которого соединен с входом блока формирования импульсов, считывающая головка соединена с входом схемы обработки информации, первый электрод соединен с входом блока коммутации, второй электрод выполнен в виде диска и установлен так, что ленточный материал в процессе измерения находится в зазоре между элект929996

Составитель В. Сирица

Техред Х(. Кастелевич

Корректор В. Синицкая

Редактор Т.Кугрышева

Заказ 3447/49 Тираж .614

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", г ° Ужгород, ул. Проектная, 4 родами,,а блок коммутации соединен с источником высокого напряжения и выполнен в виде двухпозиционного переключателя,. первое состояние которого соответствует подключению второго электрода к соответствующему полюсу источника высокого напряжения в момент нанесения меток, а второе— отключению второго электрода и шунтированию его с первым электродом в промежутки времени между моментами нанесения меток.

Источники инФормации, принятые во внимание при экспертизе

1. Патент Японии 9 53-2786, кл. 106 D 6, 1978.

2. Авторское свидетельство СССР

9 200160, кл. G 01 В 7/04, 1965 (прототип).
