Реферат



е4 93399

Ц,Кл Ф 04 8 1!26

904 8 9/46 удК 677.661 (088.8)

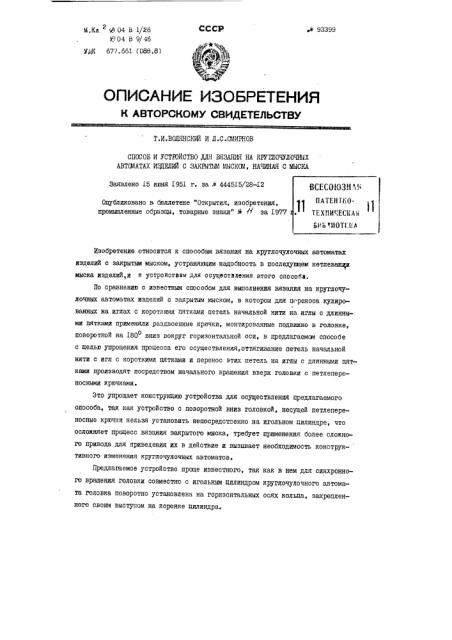

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Т.И.ВОЛЯНСНй И Л.с.а ИРНОВ

ОП%ОБ И УСТЮЙСТВО ДЛЯ ВЯЗАНИЯ НА К1УИОЧУЛОЧНЫХ

ABTQllATAX ИЗДЕЛИИ С ЗАКШЪР4 МЫСК(М, НАЧИНАЯ С МЫСКА

Заявлено I5 июня I95I г. За ю 444515/28-12

Опубликовано в бюллетене "Открытия, изобретения, промышленные образцы, товарные знаки" и за 1977

Изобретение относится к способам вязания на круглочулочных автоматах изделий с закрытым мыском, устранялцим надобность в последующем кетлевавп и мыска иэделий,и к устроистввм для осуществления. этого способа.

По сравнению с известным способом для выполнения вязания на круглочулочных автоматах изделий с закрытым мыском, в котором для п реноса кулированных на иглах с короткими пятками петель начальной нити на иглы с длинными пятками применяли раздвоенные крючки, монтированные подвижно в головке, поворотной на I80 вниз вокруг горизонтальной оси, в предлагаемы способе с целью упрощения процесса его осуществления,оттягивание петель начальной нити с игл с короткими пяткамк и перенос этих петель на иглы с длинными пятками производят посредством начального вращения вверх головки с петлепереносными крючками.

Это упрощает конструкцию устройства для осуществления предлагаемого способа, так как устройство с поворотной вниз головкой, несущей петлепереносныв крючки нельзя установить непосредственно на игольном цилинкре, что осложняет процесс вязания закрытого мыска, требует применения более сложного привода для приведения их в действие и вызывает необходимость конструктивного изменения круглочулочных автоматов.

Предлагаемое устройство проще известного, так как в нем для синхронноro вращения головки совместно с игольным цилиндром круглочулочного автомата головка поворотно установлена на горизонтальных осях кольца, закрепленного овоим выступом на коронке цилиндра.

N 93399

На фигЛ изображено взаимное расположение петлеобразующих органов круг- лочулочного автомата при образовании начальных петель мыска; на фиг.2 — расположение тех же органов при сбрасывании начальных петель мыска на иглы с длинными пятками; на фиг.3 — пр>дальный разрез головки устройства; на фиг.4продольный разрез игольного цилиндра автомата с устройством в положении вязания начальных петель мыска; на фиг.5 - вид на головку устройства сверху; на фиг.6 - продольный разрез игольного цилиндра с устройством для поворачивании ere oe ; на фиг.7 - продольный разрез игольного цилиндра и головки уотройства при сбрасывании петель с крючков головки для образования закрытого мыска; на фиг.8 - вид на головку устройства сверху по стрелке А ыа фиг.7; на фиг.9 — частичный разрез игольного цилиндра и головки устройства в его включенном положении, т.е. при круговой вязке изделия.

Предлагаемый способ заключается в том, что начальную нить 4 (см.фигЛ) прокладывают при качательном движении цилиндра 2 на его иглы 3 с короткими пятками, расположенные на одной его половине,. и на петлепереносные раздвоенные пружинящие крючки 4, постепенно вдвигаемые мажлис иглами. Петлепереносные крючки подвижно смонтированы в радиальных прорезях головки 5, посредством поворота которой на I80 вокруг горизонтальной оси 6 вверх в направлении стрелки Б (см.фиг.6) в процессе вязания мыска со сбавками и прибанками производят оттягивание начальных петель мыска 7 и перенесение их на противоположные иглы 8 с дппщыми пятками. устройство для осуществления предлагаемого способа. включает головку с петлепереносными крючками, механизмы для ее поворачивания íà Х80 и для зао держивания замочной шайбы головки при выдвижении петлепереносных крючков.

Головка б выполнена синхронно вращахщейся с игольным цилиндром, для чего на его коронке посредством высту|и 9 закреплено кольцо I0, снабженное двумя подшипниками И: для осей 6 головки. Головка заключает в себе полушайбу I2 о радиальными прорезями для петлепереносных крючков 4 и замочную шайбу ЕЗ, взаимодействующую с пятками Е4 петлепереносных крючков.

Для обеспечения более надежного удержания оттягиваемых и переносимых петлепереносвыми крючками начальных петель мыска между крючками установлены неподвижные клапаны Е5, удерживаемые посредством дуги I6 (фиг.З),при«репленной к полушайбе Е2. Клапаны снабжены носиками, обраценными в сторону петлепереносных крючков 4 и образуицими с ними закрытые ушки для петель при вдвинутых внутрь полушайбы крючках. и 93399

Замочная шайба IÇ снабжена выступами I7, при вязании начальных петель мыска 7 обращенными вверх и удерживаемыми упорами 1Ц на подвижной в вертикальном направлении площадке I9 (фиг.9) для ножниц, а при сбрасывании петель после поворота на 180 головки обращенными вниз..и удерживаемыми упорами 20 (фиг.7 и 9) расположенной внутри цилиндра и подвижной в вертикальном направлении товароотводной трубы 2I.

Механизм для пеэемещения товароотводной трубы выполнен в виде соединенной с нэй шарниром 22 кулисы 23 (фиг.7), взаимодействуацей с шарниром 24 кривошипа 25 приводного вала 26.

С целью сцепления упоров 20 товарсотводной трубы с обращенными вниз выступами I7 замочной шайбы при сбрпс@вании петель с петлэпереносных крючков на иглы 8 с длинными, пятками, кулисси соединена шарниром 27 с толкателем 28, взаимодействукщим своей пружинящей головкой 29 с приводным кулачком 30.

Механизм для перевертывания головки состоит из соединенной с ней шарниром ÇI тяги 32, снабженной в средней части пружинящим звеном 33, предназначенным для выравнивания натяжения при оттягиэании ь зготавлиэаемого мыска. Тяга посредством шарнира 34 прикреплена к кольцу =5, верхнему из двух колец, каждое из которых выполнено с возможностью перемещения вдоль цилинлра от входяцего в желобок кольца пальца 36 рычага 37, вращакщегося на оси

38 (см.фиг.4). На других плечах обоих рычагов 37 установлены пальцы 39 с роликами, входящими в пазы 40 кулачка приводного барабана.

Нижнее кольцо 4I взаимодействует с пружинящим концом 42 тяги для обеспечения прохода этой тяги ее мертвого положения" при среднем положении поворачиваемой головки.

Предлагаемое устройство работает следунщим образом.

Путем опускания площадки I9 для ножниц сцепляют ее упоры I8 с выступами I7 замочной шайбы, задерживая тем самым ее вращение, благодаря чему при вращении цилиндра с установленной на нем головкой 5 происходит постепенное выдвижение петлепереносных крючков 4 в промежутки между иглами 3.

Одновременно прокладывают нить 4 на эти иглы и выдвинутые петлепереносные крючки, на которые происходит кулирование нити. При обратном втягивании внутрь петлепереносные крючки образуют с носиками неподвижных клапанов 15 закрытые ушки, прочно удерживмщие платинные дуги первого ряда петель мыска.

При следующем качании цилиндра приподнимают площадку для ножниц и расцепляют ее упоры IB с выступами I7 замочной шайбы, благодаря чему освобождают замочную шайбу и петлепереносные крючки остаются во втянутом внутрь полушнйбы I2 положении.

«93Ж!3

Одновременно поворачивают головку вокруг горизонтальной оси б путем опускания шарнирно соединенной с ней тяги 32, чем достигается оттягивание вывязываемого мыска 7 и перенос его начальных петель к протизополотит игJIBM 8 с длинными пятками

После поворачивания головки íà l80 приподнимают товароотводную трубу

2l, чем достигается сцепление ее упоров 20 с обращенными книзу выступами l7 замочной шайбы. При задержке замочной шайбы на одно качание цилиндра происходит постепенное выдвижение петлепереносных крючков наружу. Расширенная часть петлепереносных крючков устанавливается над головками опущенных игл 8 с длинными пятками. При приподнимании этих игл происходит захватывание ими платинных дуг петель первого ряда мыска, после чего петлепереносные крючки от действия на и» пятки замочной шайбы отходят от игл к центру головки, а упоры 20 товароотводной трубы расцепляются с выступами l 7 замочной шайбы, чем выключается действие устройства.

При дальнейшем круговом вращении цилиндра производят круговое вязание трубчатой части изделия обычным способом.

ФОНМУЛА ИЗОБИТЕНИЯ

1. Способ вязания на круглочулочных автоматах изделий с закрытым мыском, начиная с мыска, заключающийся в том, что начальную нить прокладывают на иглы с короткими пятками и кулируют ее на выдвинутых между ними петлепере носных раздвоенных крючках, подвижно монтированных в радиальном направлении в головке, посредством поворота которой на l80 вокруг горизонтальной оси в процессе вязания мыска со сбавками и прибавками производят оттягивание начальных петель мыска и перенесение их на противолежащие иглы с длинными пятками, о т л и ч а ю ш и и с я тем, что, с целью упрощения процесса, оттягивание петель мыска и перенос последних производят посредством начального вращения вверх головки с крючками.

2. Устройство для осуществления способа по п. l, выполненное в виде синхронно вращакщейся с игольным цилиндром поворотной íà l80o вокруг горизонтальной оси головки, снабженной подвижными в радиальном направлении посредством замочной шайбы сдвоенными петлепереносными крючками, о т л и ч а юm e e c я тем, что, с целью обеспечения синхронного вращения совместно с цилиндром, головка поворотно установлена на горизонтальных осях кольца, закрепленного своим выступом на коронке цилиндра. в 93399

3. Устройство по п.2, о т л и ч а ю щ е е с я тем, что, с целью более надежного удержания оттягиваемых и переносимых петлепереносными крючками начальных петель мыска, между крючками установлены неподвижные клапаны с обращенными в сторону крючков носиками, образукщими закрытые ушки для петель при вдвинутых внутрь крючках.

4. Устройство по п.2, о т л и ч а ю щ е е с я тем, что замочная шайба снабжена выступами, при вязании начальных петель мыска обращенными вверх и удерживаемыми упорами на подвижной в вертикальном направлении площадке для ножниц, а при сбрасывании петель после поворачивания головки— обращенными вниз и удеркиваемыми упорами расположенной внутри цилиндра подвижной в вертикальном направлении товароотводной трубы.

5. Устройство по п.2, о т л и, ч а ю щ е е с я тем, что механизм для поворачивания головки состоит из соединенной с ней подпружиненной тяги, шарнирно укрепленной на одном иэ двух колец, перемещаемых рычагами вдоль цилиндра от кулачков распределительного барабана, верхнее из которых взаимодействует с пружинящим концом тяги.

6 . Устройство по п.4, о т /л и ч а ю щ е е с я тем, что механизм для перемещения товароотводной трубы в вертикальном направлении выполнен в виде шарнирно соединенной с трубой кулиссы, взаимодействующей с шарниром кривоФ шипа приводного вала.

7. Устройство по пп. 4 и 6, о т л и ч а ю щ е е с я тем, что, с целью осуществления дополнительного подъема товароотводной трубы.для сцепления ее. упоров с выступами замочной шайбы при сбрасывании петель с петлепереносных крючков на иглы, кулисса шарнирно соединена с толкателем, взаимодействупцим с приводным кулачком.
