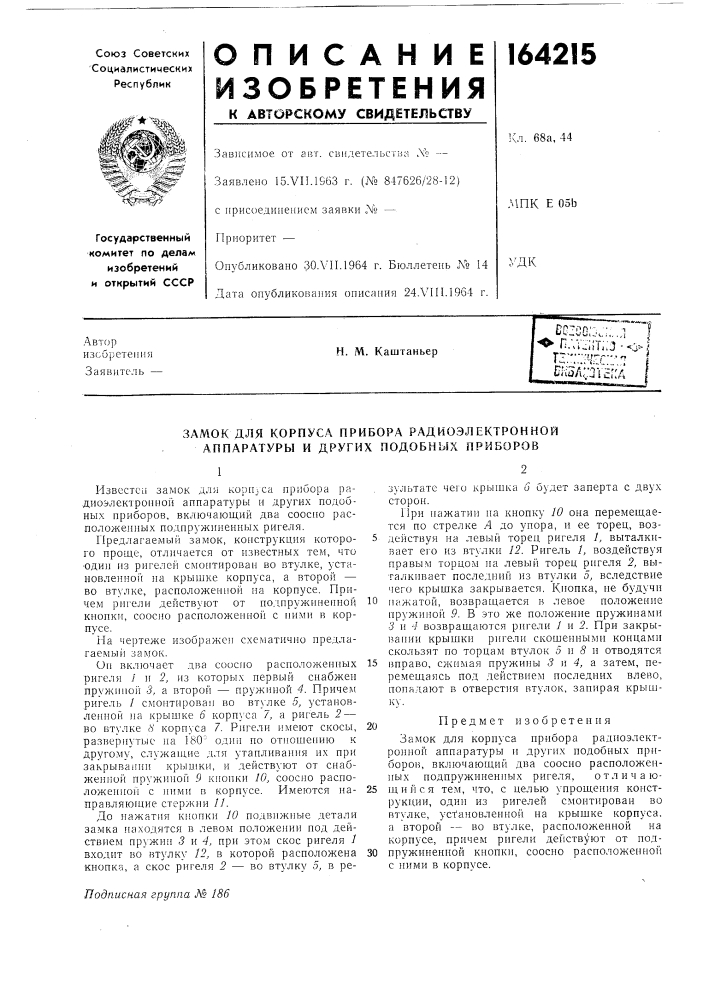

Иллюстрации к патенту 164215
Корпуса прибора радиоэлектронной аппаратуры и других подобных приборовизвестсш замок для kophjca прибора радиоэлектронной аппаратуры и других подобных приборов, включаюш,ий два соосно расположенных подпружиненных ригеля.предлагаемый замок, конструкция которого проще, отличается от известных тем, что •один из ригелей смонтирован во втулке, установленной на крышке корпуса, а второй — во втулке, расположенной на корпусе. причем ригели действуют от ио.чпружинепной кнопки, соосно расположенной с ними п корпусе.па че[)теже изображен схематично нредлагаемый замок.он включает два соосно расположенных ригеля / и 2, из которых первый снабжен пружиной 3, а второй — пружиной 4. причем ригель / смонтирован во втулке 5, установленной на крышке 6 корпуса 7, а ригель 2 — во втулке 6' корп\'са 7. ригели имеют скоеы, развернутые на 180" один но отношению к другому, служан],ие для утапливаиия их при закрывании крышки, и действуют от снабженной пружиной 9 кнопки 10, соосно расположенно!! с ними в корпусе. имеются направляющие стержни //.до нажатия кнопки 10 подвнжиые детали замка находятся в левом положении нод действием пружин 3 и 4, при этом скос ригеля 1 входит во втулку 12, в которой расположена кнопка, а скос ригеля 2 — во втулку 5, в результате чего крышка 6 будет заперта с двух сторон.г1ри нажатии иа кнопку 10 она перемещается по стрелке а до упора, и ее торец, воз- 5 действуя на левый торец ригеля 1, выталкивает его из втулки 12. ригель /, воздействуя правым торцом на левый торец ригеля 2, выталкивает послединй из втулки о, вследствие чего крыщка закрывается. кнопка, не будучи10 нажатой, возвращается в левое положение пружиной .9. в это же положение пружинами 3 и 4 возвращаются ригели / и 2. при закрывании крыщки ригели скошеииымн концами скользят по торцам втулок 5 и s и отводятся15 вправо, сжимая пружииы 5 и 4, а затем, перемещаясь по.а, действием последних влево, попадают в отверстия втулок, запирая крыш-предмет изобретениязамок для корпуса прибора радиоэлектронной аппаратуры н других подобных приборов, включающий два соосио расположенных подпружиненных ригеля, отличающийся тем, что, с целью упрощения конструкции, один из ригелей с.моитироваи во втулке, уст'аиовлеиной на крышке корпуса, а второй — во втулке, расположенной на корпусе, причем ригели действуют от подпружиненной кнопки, соосно расположенно!! с ними в корпусе.202530
