СИСТЕМА РЕГУЛИРОВАНИЯ АКСИАЛЬНО-ПОРШНЕВОЙ ГИДРОМАШИНЫ , содержащая подвижно установленный в корпусе гидромашины цилиндр, связанный с исполнительным органом, размещенный в цилиндре поршень, щток которого жестко закреплен на корпусе, подпружиненный исполнительный золотник с воспринимающим устройством и управляющий распределитель , сообщенный каналами с источником управляющего давления и воспринимающим устройством, отличающаяся тем, что, с целью расширения функциональных возможностей, управляющий распределитель выполнен в виде следящего золотника и снабжен подпружиненным ступенчатым порщнем, установленным в расточке корпуса с образованием камеры, сообщенной с исполнительным органом, а воспринимающее устройство состоит из закрепленной на корпусе втулки и размещенного в ней с образованием рабочей камеры плунжера. (Л оо ьо оо 05

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1108236 зйв F 04 В 1/26

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2 1) 3475780/25-06 (22) 30.07.82 (46) 15.08.84. Бюл. № 30 (72) П. Ф. Цуркан, Л. В. Карнодеутовский, С. А. Налбандян, В. И. Сальник, Г. К. Добринский, Г. П. Кошеленко, А. И. Ковчак и Л. И. Шемпер (71) Ордена Трудового Красного Знамени одесский завод «Стройгидравлика» (53) 621.651 (088,8) (56) 1. Насосы регулируемые с гидроавтоматикой 207. Паспорт Московского завода им. Калинина. М., 1977, с. 10, рис. 4.

2. Патент ФРГ № 1921298, кл. 59 в 19, опублик. 1973. (54) (57) СИСТЕМА РЕГУЛИРОВАНИЯ

АКСИАЛЬНО-ПОРШНЕВОЙ ГИДРОМАШИНЫ, содержащая подвижно установленный в корпусе гидромашины цилиндр, связанный с исполнительным органом, размещенный в цилиндре поршень, шток которого жестко закреплен на корпусе, подпружиненный исполнительный золотник с воспринимающим устройством и управляющий распределитель, сообщенный каналами с источником управляющего давления и воспринимающим устройством, отличающаяся тем, что, с целью расширения функциональных возможностей, управляющий распределитель выполнен в виде следящего золотника и снабжен подпружиненным ступенчатым поршнем, установленным в расточке корпуса с образованием камеры, сообщенной с исполнительным органом, а воспринимающее устройство состоит из закрепленной на кор- д пусе втулки и размещенного в ней с образо- Е ванием рабочей камеры плунжера.

1108236

Изобретение относится к гидромашиностроению, в частности к системам регулирования аксиально-поршневых гидромашин.

Известна система регулирования аксиально-поршневой гидромашины, содержащая подвижно установленный в корпусе гидромашины цилиндр, связанный с исполнительным органом гидромашины, размещенный в цилиндре поршень, шток которого жестко закреплен на корпусе, и распределительную втулку с центральной расточкой, в которой !б подвижно установлен цилиндрический золотник (1).

Отсутствие в указанной системе регулирования управляющего распределителя и дистанционного управления золотником огра- 5 ничивает ее функциональные возможности.

Известна система регулирования аксиально-порш невой гидромашины, содержащая подвижно установленный в корпусе гидромашины цилиндр, связанный с исполнительным органом, размещенный в цилиндре пор- 20 шень, шток которого жестко закреплен на корпусе, подпружиненный исполнительный золоти ик с восприн имающим устройством и управляющий расп ределитель, сообщенный каналом с источником управляющего давления и воспринимающим устройством (2) .

Отсутствие в данной системе регулирования определенной зависимости между управляющим и рабочим давлениями и перестройки управляющего распределителя при изме- gp нении рабочего давления снижает функциональные возможности этой системы.

Цель изобретения — расширение функциональных возможностей системы регулирования аксиально-поршневой гидромашины.

Указанная цель достигается тем, что в системе регулирования аксиально-поршневой гидромашины, содержащей подвижно установленный в корпусе гидромашины цилиндр, связанный с исполнительным органом, 4п размещенн ый в цилиндре поршень, шток которого жестко закреплен на корпусе, подпружиненный исполнительный золотник с воспринимающим устройством и управляющий распределитель, сообщенный каналами с источником управляющего давления и вос- 45 принимающим устройством, управляющий распределитель выполнен в виде следящего золотника и снабжен подпружиненным ступенчатым поршнем, установленным в расточке корпуса с образованием камеры, сооб50 щеннои с исполнительным органом, а воспринимающее устройство состоит из закрепленной на корпусе втулки и размещенного в ней с образованием рабочей камеры плунжера.

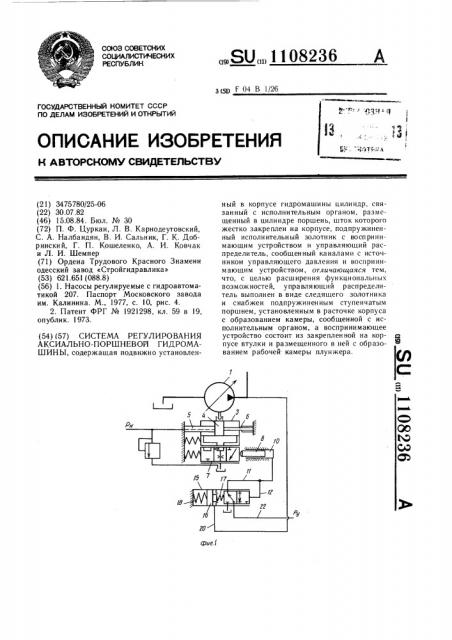

На фиг. 1 схематически изображена система регулирования аксиально-поршневой гидромашины; на фиг. 2 — цилиндр и исполнительный золотник, разрез; на фиг. 3— управляющий распределитель; на фиг. 4— следящий золотник.

Исполнительный орган 1 связан с подвижно установленным в корпусе 2 гидромашины цилиндром 3, в котором установлен поршень 4, штоки 5 и 6 которого жестко закреплены на корпусе 2. Цилиндр 3 и поршень 4 образуют рабочие камеры.

В систему регулирования аксиальнопоршневой гидромашины также входят подпружиненный исполнительный золотник 7 с воспринимающим устройством, состоящим из плунжера 8, размещенного во втулке 9 с образованием рабочей камеры 10, которая каналами 11 и 12 сообщается с торцовой полостью 13 следящего золотника и следящим золотником 14.

Следящий золотник !4 входит в управляющий распределитель 15 вместе со ступенчатым поршнем 16 и установленной между ними пружиной 17. Ступенчатый поршень опирается на пружину 18 и образует в корпусе камеру 19, которая каналом 20 сообщается с исполнительным органом. Канал 21 сообщен со сливом, а канал 22 сообщает следящий золотник с источником управляющего давления.

Система регулирования аксиально-поршневой гидромашины при работе гидромашины в режиме насоса функционирует следующим образом.

Рабочая жидкость от источника управляющего давления через канал 22, следящий золотник 14 и канал 11 подается в рабочую камеру 10 воспринимающего устройства.

Под действием давления управления Р на плунжер 8 исполнительный золотник 7 перемещается до тех пор, пока усилие давления управления не уравновесится пружиной исполнительного золотника. При этом цилиндр

3 перемещается вслед новому положению золотника, изменяя при этом положение исполнительного органа 1, а следовательно, и производительность гидромашины.

При повышении управляющего давления выше максимального следящий золотник сжимает пружину 17 и через канал 21 сообщает торцовую полость 13 со сливом. Камера 19 через канал 20 сообщена с исполнительным органом, на ступенчатый поршень

16 действует рабочее давление гидромашины, при этом каждому значению рабочего давления соответствует определенное положение ступенчатого поршня 16, а следовательно, и определенное значение усилия пружины! 7, которая определяет настройку следящего золотника 14.

Минимальное значение рабочего объема гидромашины, соответствующее минимальному значению управляющего давления, определяется положением втулки 9, взаимодействующей с цилиндром 3.

1108236

Составитель В. Алексеев

Редактор Ю. Ковач Техред И. Верес Корректор И.Муска

Заказ 5386 24 Тираж 624 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Применение предлагаемого устройства расширяет функциональные возможности гидромашины, так как каждому определенному значению рабочего давления гидромашины соответствует определенное значение управляющего давления, а следовательно, рабочего объема и производительности гидромашины.
