Изобретение относится к автомобилестроению, в частности к производству колес для пневматических шин, и может быть использовано при изготовлении колес грузовых автомобилей, прицепов и тракторов.

Известен обод из проката колеса пневматической шины, содержащий бортовую и замочную части, соединяющее их полотно, на внутренней поверх-!О ности которого выполнены впадины, ориентированные в осевом направлении, их глубина равна 0,05-0,5 толщины полотна, длина 0,3-0,9 ширины полотна, а ширина перемычек между впади- t5 нами 1,0-2,0 толщины полотна (11 .

Однако известный профиль имеет поперечные прямолинейные впадины и выступы, что ухудшает технологические параметры прокатки, 20

Целью изобретения является улучшение технологических паряетров прокатки.

Для достижения поставленной цели в ободе из проката колеса пневмати- 25 . ческой шины ориентированные в осевом направлении левые и правые относительно продольной оси полотна кромки 0 расположены под углом 0-45 к линии, перпендикулярной указанной оси. 30

Кроме того, контур впадины образован кривой второго порядка.

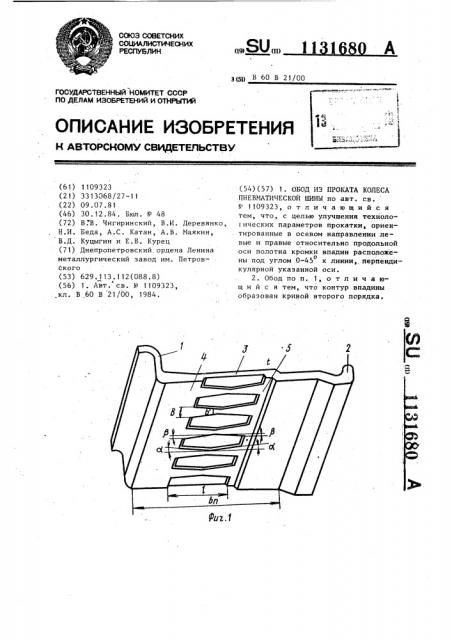

На фиг. 1 изображен обод колеса; на фиг. 2 — варианты выполнения контура впадины.

Обод колеса состоит из бортовой части 1, замочной части 2, полотна

3, на внутренней поверхности 4 которого выполнены ребра жесткости 5 ! .под углами к соответствующей линии 40 слева и справа.

Как видно из фиг. 2, расстояние между боковыми точками смежных впадин В складывается из расстояния между центральными точками смежных впа- 45 дин be и расстояний b, и Ъ, соответственйо равных 8/2 %gal и e/ZtgP где

М, — угол, образованный между направлением линии, перпендикулярной к. продольной оси полотна, и стороной впадины, линия которой. в общем случае направлена в сторону прокатки; — угол, образованный между направлением линии, перпендикулярной к продольной оси полотна, и стороной 55 впадины, линия которой в общем случае направлена в противоположную сторону прокатки; 3 — ширина впадины.

Размер b составляет 1,0-2,0 толщины полотна, 4 (max 1,0-3,0) .

Величина 1,0 принята исходя из минимально допустимой устойчивости выступов при прокатке, что связано со значительным его износом при

< 1,0т, и значительном ухудшении прочностных характеристик. Величина

3,04 выбрана исходя из того, что дальнейшее увеличение размера приР ведет к неоправданному утяжелению обода без увеличения его прочности.

Углы с(и (могут измениться в пределах 0 — 45 о

При 0 имеет место прямоугольный профиль.

При углах g, и (более 45 значительно ослабляется центральная утоненная часть олотна, и, следовательно, ухудшаются прочностные параметры профиля.

При 0 = = 45 максимльное значение

В складывается из Ъ и ширины впадиР ны (. Следовательно, пределы изменения B равны Ъ + Ъ .+ 3) . Учитывая, что

Ь =1 — 31, а 5 =0 — 0,9bо, получим

В = (1 — 3t)+!(1 — 3 ) (0-0,9) Ъ„/, Таким образом, ломаную линию аЪс и с1 Ь с можно заменить кривой второ! I

ro порядка. При этом, например, впадину можно получить в виде эллипса или круга соответствующего радиуса.

Изготавливать предлагаемый обод следует способом продольной периодической прокатки. В начальный момент контакт полосы с выступом на валке происходит одновременно не по всей ширине, а в точке.Ъ, что не представляет особых трудностей как с точки зрения динамики, так и с точки зрения кинематики процесса. Контакт как бы растягивается во времени, что создает плавность процесса.

Дальнейшее внедрение выступа валка в металл по ширине осуществляется постепенно без резких изменений обжатий, т.е. без удара, выход впадины из очага деформации происходит также постепенно за счет разновременности деформации в точках.

Возможность прокатки без периодически возникающих ударов в очаге деформации позволяет избежать вибрации в клети и в главйой линии стана, что увеличивает точность прокатки, снижает вероятность поломки дорогостоящего оборудования и существен8падона

5и адина
