Реферат



УСТРОЙСТВО ДЛЯ РЕГИСТРАЦИИ СТАТИЧЕСКОЙ ХАРАКТЕРИСТИКИ НАЖАТИЯ ТОКОПРИЕМНИКА, содержащее установленный на опоре над контактным проводом измерительный элемент, выход которого через усилитель подключен к регистрирующему блоку, отличающееся тем, что, с целью повышения точности, оно снабжено генератором высокочастотных колебаний, подключенным через разделительный конденсатор к контактному проводу, а измерительный элемент выполнен в виде антенны. S 00 41 4ib to ю

СОКИ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

4(51) В 60 1 3/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3628005/24-11 (22) 29.07.83 (46) 15.01.85. Бюл. № 2 (72) С. Е. Урман, А. И. Абаев, Н. В. Дроздов, А. А. Богомолов, С. Е. Воробьев и А. А. Кондратьев (71) Локомотивное депо Лобня МосковскоРижского отделения Московской железной дороги (53) 621.337.1 (088.8) (56) 1. Авторское свидетельство СССР № 667427, кл. В 60 1 3/12, 1979 (прототип).,.SU, 1134422 А (54) (57) УСТРОИСТВО ДЛЯ РЕГИСТРАЦИИ СТАТИЧЕСКОИ ХАРАКТЕРИСТИКИ НАЖАТИЯ ТОКОПРИЕМНИКА, содержащее установленный на опоре над контактным проводом измерительный элемент, выход которого через усилитель подключен к регистрирующему блоку, отличающееся тем, что, с целью повышения точности, оно снабжено генератором высокочастотных колебаний, подключенным через разделительный конденсатор к контактному проводу, а измерительный элемент выполнен в виде антенны.

1134422

Составитель Н. Лысяков

Техред И. Верес Корректор И. Эрдейи

Тираж 650 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал. ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Ю. Ковач

Заказ 9857/15

Изобретение относится к транспорту, в частности к устройствам для измерения контактного нажатия токоприемников транспортных средств.

Известно устройство для регистрации статической характеристики нажатия токоприемника, содержащее установленный на опоре над контактным проводом измерительный элемент, выход которого через усилитель подключен к регистрирующему блоу t1I

Недостаток известного устройства заключается в том, что оно обладает низкой точностью из-за влияния изменения температуры на тензометрический датчик, который используется в качестве измерительного элемента.

Цель изобретения — повышение точности.

Поставленная цель достигается тем, что устройство для регистрации статической характеристики нажатия токоприемника, содержащее установленный на опоре над контактным проводом измерительный элемент, выход которого через усилитель подключен к регистрирующему блоку, снабжено генератором высокочастотных колебаний, подключенным через разделительный конденсатор к контактному проводу, а измерительный элемент выполнен в виде антенны.

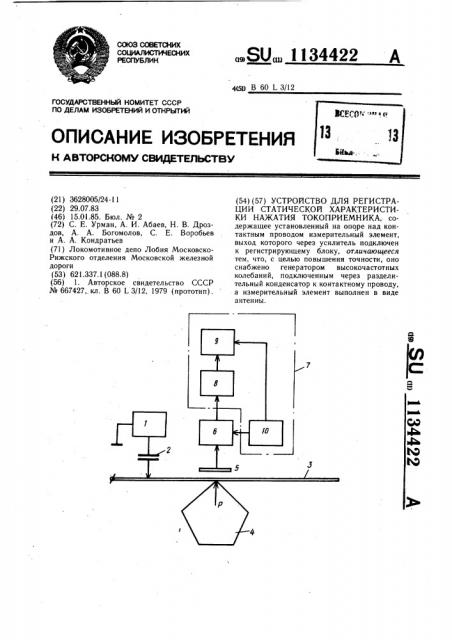

На чертеже представлена блок-схема предлагаемого устройства.

Устройство содержит генератор 1 высокочастотных колебаний, подключенный через разделительный конденсатор 2 к контактному проводу 3, который взаимодействует с токоприемником 4. Над контактным проводом 3 расположена антенна 5. Антенна соединена через усилитель 6 с регистрирующим блоком 7. Блок 7 состоит из узла измерения, регистратора 9, например самопишущего прибора и источника 10 питания.

Устройство работает следующим образом.

При движении транспортного средства токоприемник 4 проходит под датчиком и, оказывая давление на контактный провод 3, изменяет расстояние между проводом и антенной 5. При определенной упругости контактного провода 3 это изменение пропорционально давлению токоприемника 4 на контактный провод 3. 3а измеряемую величину давления токоприемника 4 на контактный провод 3 принимается максимальное напряжение на выходе усилителя 6 антенны 5.

Изменение температуры при этом не влияет

25 на величину измеряемого давления.

Предлагаемое устройство позволяет быстро и с более высокой точностью измерять величину контактного давления токоприемника и может быть установлено на въезде в депо электроподвижного состава.
