Формирователь развертывающего напряжения для блока импульсно-фазового управления преобразователем

Формирователь развертывающего напряжения для блока импульсно-фазового управления преобразователем

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано для получения развертывающего напряжения, изменяющегося по арккосинусоидальному закону, в блоках управления выпрямителями с линейной статической характеристикой. Целью изобретения является упрощение. На один вход нуль-органов 13 блока импульснофазового управления 1 поступает косинусоидальное напряжение, изменяющееся за каждые полпериода напряжения сети от максимального значения до нуля и являющееся развертывающим напряжением. На другой вход нуль-органов 13 поступает напряжение управления от источника 14. В момент равенства указанных напряжений один из нульорганов 13 выдает сигнал на включение соответствующих вентилей преобразователя 2. Конструкция формирователя упрощается благодаря исключению синхронизирующего трансформатора на входе фазосдвигающего моста 4. 2 ил. ( 1C со о:)

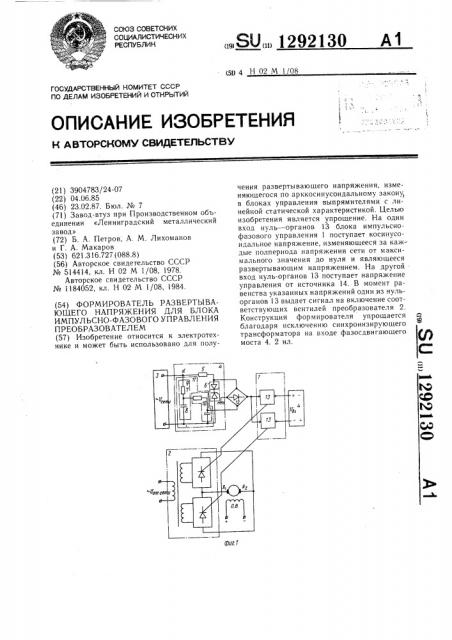

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК g 4 Н 02 М 1 08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3904783/24-07 (22) 04.06.85 (46) 23.02.87. Бюл. № 7 (71) Завод-втуз при Производственном объединении «Ленинградский металлический завод» (72) Б. А. Петров, А. M. Лихоманов и Г. А. Макаров (53) 621.316.727 (088.8) (56) Авторское свидетельство СССР № 514414, кл. Н 02 M 1/08, 1978.

Авторское свидетельство СССР № 1184052, кл. Н 02 M l/08, 1984. (54) ФОРМИРОВАТЕЛЬ РАЗВЕРТЫВАЮЩЕГО НАПРЯЖЕНИЯ ДЛЯ БЛОКА

ИМПУЛЬСНО-ФАЗОВОГО УПРАВЛЕНИЯ

ПРЕОБРАЗОВАТЕЛЕМ (57) Изобретение относится к электротехнике и может быть использовано для полу„„SU,» 1292130 А1 чения развертываюшего напряжения, изменяющегося по арккосинусоидальному закон, в блоках управления выпрямителями с линейной статической характеристикой. Целью изобретения является упрощение. На один вход нуль — органов 13 блока импульснофазового управления 1 поступает косинусоидальное напряжение, изменяюшееся за каждые полпериода напряжения сети от максимального значения до нуля и являюшееся развертывающим напряжением. На другой вход нуль-органов 13 поступает напряжение управления от источника 14. В момент равенства указанных напряжений один из нульорганов 13 выдает сигнал на включение соответствуюших вентилей преобразователя 2.

Конструкция формирователя упрощается благодаря исключению синхронизируюшего трансформатора на входе фазосдвигающего моста 4. 2 ил.

1292130

Изобретение относится к электротехнике и может быть использовано для получения развертываю1цего напряжения, применяющегося по арккосинусоидальному закону, в блоках управления выпрямителями с линейной статической характеристикой.

Цель изобретения — упрощение.

На фиг. 1 представлена принципиальная схема формирователя; на фиг. 2 — пояснительные временные диаграммы.

Формирователь развертывак)щего на пряжения для блока импульсно-фазового управления 1 преобразователем 2 содержит подключенный к источнику синхронизирующего напряжения 3 нелинейный фазосдвигающий мост 4, два ключа которого образованы последовательно соединенными ограничительным резистором 5 и двусторонним ограничителем напряжения 6, а два других плеча образованы резистором 7 и конденсатором 8 последовательной RS-цепочки 9, зашунтированным последовательной RS- 20 цепочкой 10. На RC-цепочке 9 и RC-цепочке

10 выполнен фазовращатель на 90 эл. град.

11. В диагональ фазосдвигающего моста 4, образованную точкой соединения резистора 5 и ограничителя 6 и точкой соединения резистора и конденсатора КС-цепочки 10, включен вход двухполупериодного выпрямителя 12, выход которого подключен к входам нуль-органов 13 блока импульсно-фазового управления 1, на другие входы которых поступает напряжение источника 14 управления.

Формирователь работает следующим образом.

С выхода фазовращателя 11 снимается синусоидальное напряжение Ui (фиг. 2), которое по фазе сдвинуто на 90 эл. град. относительно напряжения сети (Ц, фиг. 2).

С ограничителя 6 снимаются прямоугольные импульсы (U6, фиг. 2), которые складываются с напряжением, снятым с выхода фазовращателя 11. В результате сложения получается напряжение, которое изменяется в первый полупериод напряжения сети Т/2 (фиг. 2) от положительного максимального значения до нуля по косинусоидальному закону Unxl2 (фиг. 2), а во второй полупериод — от отрицательного максимального 4 значения до нуля. Данное напряжение выпрямляется с помощью двухполупериодного выпрямителя 120 " 2 (фиг. 2). В результате на вход нуль-органов 13 блока 1 поступает косинусоидальное напряжение, изменяющееся за каждые полпериода напряжения сети сп максимального значения до нуля и являк щееся развертывающим напряжением.

На другой вход нуль-органов 13 поступает напряжение управления от источника 14.

В момент равенства полученного косинусоидального напряжения с управляющим напряжением один из блоков 13 выдает сигнал на включение соответствующих вентилей преобразователя 2. Закон изменения угла зажигания тиристоров подчиняется косинусоидальному закону, что обеспечивает линейность выходной статической характеристики выпрямителя 2.

Таким образом, благодаря исключению синхро-трансформатора на входе фазосдвигающего моста упрощается конструкция формирователя.

Формула изобретения

Формирователь развертывающего напряжения для блока импульсно-фазового управления преобразователем, содержащий подключенный к источнику синхронизирующего напряжения нелинейный фазосдвигающий мост, два плеча которого образованы последовательно соединенными ограничительным резистором и двусторонним ограничителем напряжения, а два других плеча— фазовращателем на 90 эл. град., к выходу которого подключен один из выводов переменного тока двухполупериодного выпрямителя, выход которого предназначен для подключения к входу блока импульсно фазового управления преобразователем, отличаюи!ийся тем, что, с целью упрощения, фазовращатель на 90 эл. град. выполнен на двух последовательных КС-цепочках. резистор одной из которых образует одно плечо, а конденсатор, зашунтирова нный другой RC-цепочкой, — другое плечо фазовращателя на 90 эл. град., выход которого образован точкой соединения резистора и конденсатора шунтирующей RC-цепочки, причем другой вывод переменного тока двухполупериодного выпрямителя подключен к точке соединения ограничительного резистора и двустороннего ограничителя напряжения.

Uo
