Способ изготовления полого изделия из полимерного материала со встроенной арматурой

Способ изготовления полого изделия из полимерного материала со встроенной арматурой

Иллюстрации

Показать все

Реферат



Изобретение относится к переработке полимерных материалов и может быть использовано при изготовлении емкостей, имеющих металлические горловины . Цель изобретения - повьшение качества изделия путем образования соединения между арматурой и изделием по типу заклепочного. В арматуре 1 выполняют сквозные отверстия 2 и надевают ее на знак 3 формы зкструзионно-выдувного агрегата с перекрытием отверстий 2. Знак 3 снабжен воздуховодом 4 и расположен в низу полуформ 5. Из головки 6 агрегата в формообразующую полость подают трубчатую заготовку 7 из полимерного материала , при этом арматура 1 находится внутри заготовки. Полуформы 5 смыкают и через воздуховод 4 подают воздух для раздува заготовки 7. Затем полуформы 5 размыкают, а знак 3 удаляют до отверждения полимерного материала. 5 ил. i сл 00 сд оз 00 fpua.

COOS СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51) 4 В 29 С 47/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ю flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н A BTOPGHOMV СВИДЕТЕЛЬСТВУ (21) 3797571/23-05 (22) 02.10.84 (46) 07.06.87.Бюл. - 21 (71) Центральный научно-исследовательский автомобильный и автомоторный институт (72) В.М.Ильин, С.А.Галкин, Т.И.Тищенко, Я.И,Кацовский и Л.А.Гладышева (53) 678.057.7 (088.8) (56) Патент С1ЦА 1(- 3705931 кл. 269-89, опублик. 1972. (54) СПОСОБ ИЗГОТОВЛЕНИЯ ПОЛОГО ИЗДЕЛИЯ ИЗ ПОЛИМЕРНОГО МАТЕРИАЛА СО

ВСТРОЕННОЙ АРМАТУРОЙ (57) Изобретение относится к переработке полимерных материалов и может быть использовано при изготовлении емкостей, имеющих металлические горловины. Цель изобретения — повышение качества изделия путем образования соединения между арматурой и иэделием по типу заклепочного. В арматуре

1 выполняют сквозные отверстия 2 и надевают ее на знак 3 формы экструзионно-выдувного агрегата с перекрытием отверстий 2. Знак 3 снабжен воздуховодом 4 и расположен в низу полуформ 5. Из головки 6 агрегата в формообразующую полость подают трубчатую заготовку 7 иэ полимерного материала, при этом арматура 1 находится внутри заготовки. Полуформы 5 смыкают и через воэдуховод 4 подают воздух для раздува заготовки 7. Затем полуформы 5 размыкают, а знак 3 удаляют до отверждения полимерного материала. 5 ил.

1 131

Изобретение относится к области переработки полимерных материалов и может быть использовано при изготовлении емкостей, имеющих металлические горловины, Цель изобретения — повышение качества иэделия путем образования соединения между арматурой и изделием

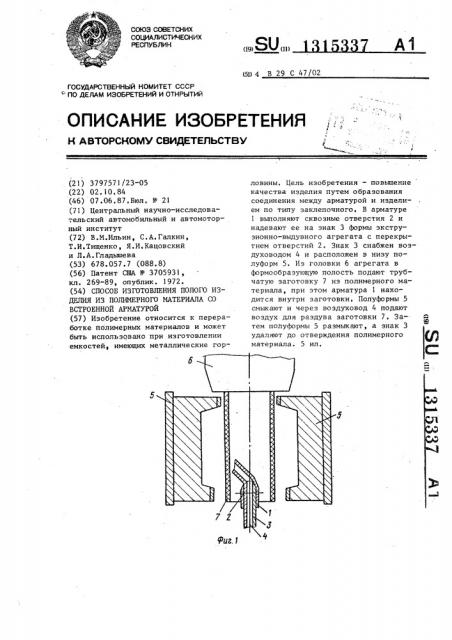

° по типу заклепочного, На фиг, 1 показана схема получения полого изделия с встроенной арматурой; на фиг.2 — изготовленный бак; на фиг. 3 — узел I на фиг.2; на фиг. 4 — узел 11 на фиг.3; на фиг.5— разрез А-А на фиг.4.

Изготовление полого изделия из полимерного материала с использованием предлагаемого способа осуществляется следующим образом.

5337 2 температурной пластической деформации. Этот процесс заключается в том, что вынутое из формы изделие остывает на воздухе, а полимерный материал при этом начинает сжиматься, За счет усадочных деформаций материал плотно обжимает наружную поверхность арматуры. Эти же деформирующие усилия продавливают часть материала через

®О отверстия арматуры. При этом материал растекается по внутренней поверхности арматуры вокруг отверстия, образуя в каждом отверстии "грибок" 8, плотно охватывающий кромки этого отверстия по его контуру, что создает прочное соединение полимерного материала с арматурой по типу заклепочного. формулаизсбретения

В арматуре 1, представляющий. собой трубку, у одного из торцов выполняют сквозные отверстия 2. Арматуру

1 надевают на знак 3 формы экструзионно-выдувного агрегата с перекрытием отверстий 2. Знак 3 снабжен воэдуховодом 4 и расположен внизу полуформ 5. Из головки б агрегата в формообразующую полость, образуемую полуформами 5, подают трубчатую заготовку 7, изготовленную, например, из полиэтилена, до тех пор, пока арматура 1 не окажется внутри этой заготовки. Полуформы 5 смыкают и через воздуховод 4 подают воздух, который раздувает заготовку 7. Затем полуформы 5 размыкают, а знак 3 удаляют до отверждения, при этом в полимерном материале еще идет процесс

Способ изготовления полого изделия из полимерного материала со встроенной арматурой в форме, включающий надевание арматуры со средством для ее закрепления на знак формы, подачу трубчатой заготовки в фор— мообразующую полость, смыкание формы с последующим раздувом трубчатой заготовки и отверждением, размыкание формы и удаление знака, о т л и— ч а ю шийся тем, что, с целью повышения качества изделия путем образования соединения между арматурой

35 и изделием по типу заклепочного,средство для закрепления арматуры выполняют в виде сквозных отверстий, арматуру надевают на знак с перекрытием отверстий, а знак удаляют перед отверждением, 1315337
