Электрическая машина

Иллюстрации

Показать все

Реферат



Изобретение относится к электромашиностроению . Цель изобретения - упрощение конструкции. Обмотка 2 размещена в пазах сердечника 1. По длине паза между обмоткой и его дном .паза установлен упругий элемент в форме трубки 5, заполненный демпфирующим материалом 7. В месте соединения упругих элементов с трубой 6 установлен обратный клапан 8. При усыхании в процессе эксплуатации изоляции обмотки объем упругого элемента 5 увеличивается за счет поступления жидкости из кольцевой трубы 6. 1 ил. (Л С г 00 СЛ 4:; СО 4 ND

СС7ОЗ СОВЕТСКИХ

СО7.7ИАЛИСТИ 7ЕСКИХ

РЕСПУБЛИК

097 07) А1

ng4 Н 02 К 3/48

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А8ТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3963598/24-07 (22) 10. 10.85 (46) 23.11.87. Бюл. 77- 43 (71) Ташкентский институт инженеров железнодорожного транспорта (72) В. И.Киселев, А.Д. Глущенко, Е.А.Фальковский и M.З.Мартьянов (53) б21. 313. 04{088.8) (54) ЭЛЕКТРИЧЕС КЛЛ МАШИНА (57) Изобретение относится к электромашиностроению. Цель изобретения упрощение конструкции. Обмотка 2 раз— мещена в пазах сердечника 1. 7То длине паза между обмоткой и его дном паза установлен упругий элемент в форме трубки 5, заполненный демпфирующим материалом 7. 3 месте соединения упругих элементов с трубой б установлен обратный клапан 8. ITðè усыхании в процессе эксплуатации изоляции обмотки объем упругого элемента 5 увеличивается за счет поступления жидкости из кольцевой трубы б. 7 ил.

1354342 ментом 5, заполненным демпфирующей жидкостью, объем которого увеличивается по мере усыхания изоляции обмотки в пазе за счет поступления жидкости из кольцевой трубы 6. При остановке электрической машины не происходит перемещения обмотки в пазу сердечника под действием собственного веса, так как клапан 8 пропускает жидкость только из кольцевой трубы 6 в трубку 5.

Изобретение относится к области электромашиностроения и может быть использовано в тяговых электродвигателях JIQKQMQTHBoB и других электри5 ческих машинах, особенно работающих в условиях сильных вибраций. Цель изобретения — упрощение конс рукции электрической машины.

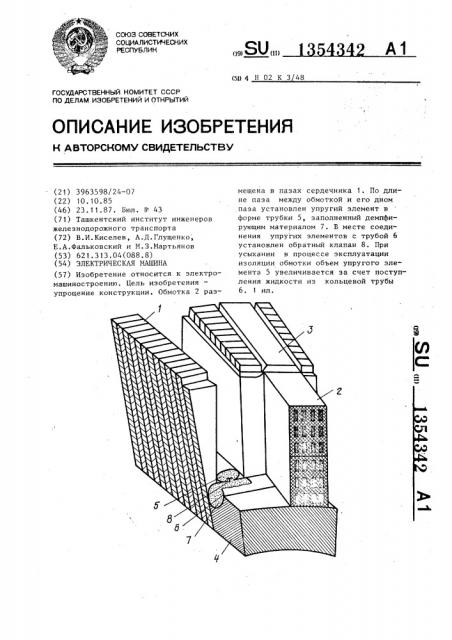

На чертеже показана электрическая машина.

Электрическая машина содержит шихтованный сердечник 1, в пазах которого размещена обмотка 2, закрепленная пазовыми клиньями 3 и нажимными шайбами 4. По длине паза между обмоткой . 2 и дном паза установлен упругий элемент в форме трубки 5,соединенный с кольцевой трубой 6,заполненный демпфирующим материалом 7. 20

В месте соединения упругих элементов с трубой 6 установлен обратный клапан 8, После заполнения упругих элементов и кольцевой трубы демпфирующей жидкостью труба отсоединя- ?5 ется от источника давления и герметизируется.

При усыхании в процессе эксплуатации изоляции обмотки 2 она под действием центробежных сил переме- 30 щается к пазовому клину 3 и постоянно поджимается в нему упругим элеИзобретение позволяет упростить конструкцию электрической машины.

Формула и з обре т е н и я

Электрическая машина, содержащая шихтованный сердечник с нажимными шайбами и обмотку, закрепленную в пазах сердечника упругими элементами, имеющими форму трубок, соединенных общей трубой, заполненных демпфирующей жидкостью, о т л и ч а ю— щ а я с я тем,что, с целью упрощения конструкции, труба, соединяющая упругие элементы, расположена между сердечником и нажимной шайбой по меньшей мере с одной его стороны, а в местах соединения трубы с упругими элементами установлены обратные клапаны.
