Устройство для определения статического нажатия токоприемника

Устройство для определения статического нажатия токоприемника

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательному оборудованию тяговых средств, в частности к устройствам для определения статического нажатия токоприемников транспортных средств. Цель изобретеШ1я - повышение надежности . Устройство содержит генератор 1 высокочастотных колебаний, соеди ненный с передающей антенной 3, расположенной над контактным проводом 4 и изолированной от него планками 5. При движении транспортного средства его токоприемник 11 отжимает контактный провод 4 вверх вместе с антенной 3. Это приводит к изменению расстояния между передающей 3 и приемной антеннами и соответственно амплитуды передаваемого высокочастотного сигнала . 1 ил.

СОЮЗ СОВЕТСНИХ

СОЯ4АЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1 (19) (11) (su 4 В 60 Ь 3/12 5/00

ОПИСАНИЕ И3ОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 41 321 29/27-1 1 (22) 15.05.86 (46) 23,01.88. Бюл. У 3 (71) Локомотивное депо Лобня Московско-Рижского отделения Московской железной дороги (72) С.Е.Урман,А.И.Абаев,А.А.Богомолов,Н.В.Дроздов и С.Е.Воробьев (53) 621.337.1 (088.8) (56) Авторское свидетельство СССР

У 1134422, кл. В 60 L 3/1 2, 1983. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ СТАТИЧЕСКОГО НАЖАТИЯ ТОКОПРИЕМНИКА (57) Изобретение относится к испытательному оборудованию тяговых средств, в частности к устройствам для определения статического нажатия токоприемников транспортнык средств.

Цель изобретения — повышение надежности. Устройство содержит генератор

1 высокочастотных колебаний, соеди ненный с передающей антенной 3, расположенной над контактным проводом 4 и изолированной от него планкамн 5.

При движении транспортного средства

его токоприемник 11 отжимает контактный провод 4 вверх вместе с антенной

3. Это приводит к изменению расстояния между передающей 3 и приемной антеннами и соответственно амплитуды передаваемого высокочастотного сигнала. 1 ил.

1368200

Формула изобретения

Составитель Ю.1Церба

Техред Л. Олийнык

Редактор О.Головач

Корректор С.Шекмар

Заказ 165/17 Тираж 569 : Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к испытательному оборудованию тяговых средств, в частности к устройствам для определения статического нажатия токоприемников транспортных средств.

Цель изобретения — повышение надежности.

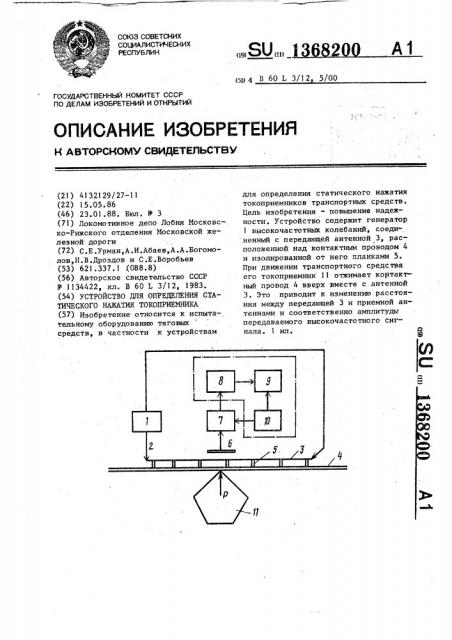

На чертеже показана блок-схема предлагаемого устройства. 10

Устройство содержит генератор 1 высокочастотных колебаний, выход которого с помощью гибкого проводника 2 соединен с передающей антенной 3., выполненной в виде проводника, распо- 1f ложенного параллельно контактному проводу 4 и укрепленного жестко на последнем с помощью изолирующих планок 5, изготовленных из электрически изолирующего материала. Над передаю- 20 щей антенной 3 на некотором расстоянии от нее расположена приемная антенна 6, подключенная к входу усилителя 7 высокой частоты, выход которого соединен через узел 8 измерения с входом регистратора 9. Предусмотрен автономный источник 10 для питания усилителя 7 и регистратора 9.

Устройство работает следующим образом. 30

При движении тран спор тно ro средства его токоприемник 11 скользит по контактному проводу 4, отжимая

его вверх вместе с передающей антен. ной 3. В результате изменяется расстояние между передающей 3 и прием" ной 6 антеннами. Это приводит к изменению амплитуды принимаемого высокочастотного сигнала пропорционально величине нажатия токоприемника на контактный провод.

Устройство для определения статического нажатия токоприемника, содержащее генератор высокочастотных колебаний, установленную над контактным проводом антенну для приема высокочастотных сигналов, подключенную через усилитель к регистрирующему блоку, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, оно снабжено передающей антенной,связанной с.генератором и изолирующими планками, с помощью которых передающая антенна жестко закреплена над контактным проводом параллельно последнему,
