Реферат



Изобретение относится к рудничньом транспортным системам. Цель изобретения - расширение функциональных возможностей путем обеспечения двусторонней разгрузки. Транспортная система содержит вагонетку, к кузову 3 которой шарниром 5 прикреплено днище 4, другой стороной шарниром 6 соединенное с рамой 2. Над вагонеткой по ее продольной оси закреплен силовой цилиндр 7, на штоке которого установлен захватный орган в виде расширяющейся к концам рамки 8 с подхватами 9 для взаимодействия с горизонтальными полками 10 на кузове 3. При разгрузке каждая вагонетка состава подводится под раму, цилиндр втягивает шток, при этом вместе с рамкой поднимается кузов 3 и содержимое скатывается по наклоненному днищу . После разгрузки кузов опускается на днище, и происходит смена вагонеток . J з.п.ф-лы, 2 ил. ё

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (292 (111

А1 (51)4 В 61 D 1! 0

3Q- . у

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 396384)/27-)) (22) 10,10.85 (46) 23.03.88. Бюл . 2(11 (75) С.Д.Семакин и М.С.Семакин (53) 625.242(088.8) (56) Патент США М 3529734,кл.214-62, 1970. (54 ) TPAHCIIOPTHAH СИСТЕМА (57) Изобретение относится к рудничным транспортным системам. Цель изобретения - расширение функциональных возможностей путем обеспечения двусторонней разгрузки, Транспортная система содержит вагонетку, к кузову 3 которой шарниром 5 прикреплено днище 4, другой стороной шарниром 6 соединенное с рамой 2. Над вагонеткой по ее продольной оси шарнирно закреплен силовой цилиндр 7, на штоке которого установлен захватный орган в виде расширяющейся к концам рамки 8 с подхватами 9 для взаимодействия с горизонтальными полками 10 на кузове 3. При разгрузке каждая вагонетка состава подводится под раму, цилиндр втягивает шток, при этом вместе с рамкой поднимается кузов 3 и содержимое скатывается по наклоненному днищу. После разгрузки кузов опускается на днище, и происходит смена вагонеток. i з.п.ф-лы, 2 ил.

1382711

ВНИИП11 Заказ 1253/15

Тираж 464 Подписное

Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4

Изобретение относится к рудничному транспорту и касается транспортных систем.

Цель изобретения — расширение

5 функциональных возможностей путем обеспечения двусторонней разгрузки.

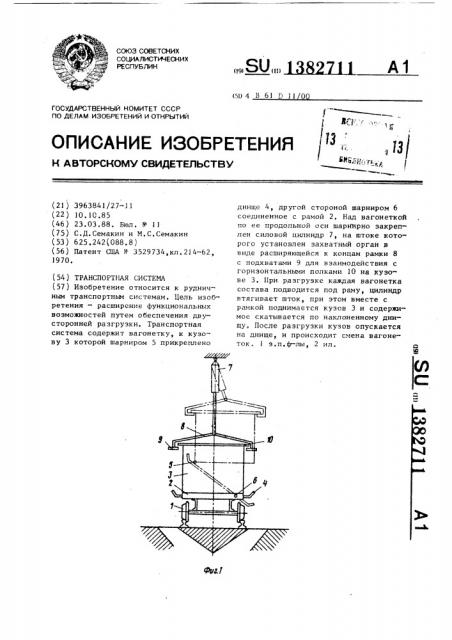

На фиг.1.изображена транспортная система, вид с торца вагонетки; на фиг. 2 — то же, вид сбоку. 10

Транспортная система содержит вагонетку, состоящую из колесных пар 1 установленной на них рамы 2, на которой смонтирован кузов 3 с днищем 4, прикрепленным к нему шарниром 5 и к 15 раме — шарниром 6. Над вагонеткой по ее продольной оси шарнирно подвешен силовой цилиндр 7, к штоку которого прикреплен захватный орган в виде расширяющейся к концам рамки 8,с подхвата. 20 ми 9для нэаимодействия с горизонтальHblMH полками ) 0 кузова вагонетки.

Работа транспортной системы осуществляется следующим образом.

При разгрузке каждая вагонетка со- 25 става подводится под силовой цилиндр 7. Вследствие того, что расстояние между подхватами 9 на входе в рамку несколько больше, чем в средней части, кузов вагонетки свободно 30 входит в рамку 8, центрируя ее. После установки вагонетки цилиндр 7 вклю. чается на втягивание штока, при этом вместе с рамкой 8 и подхватами 9, взаимодействующими с полками 10, поднимается и кузов 3 вагонетки, и содержимое скатывается на наклоненному днищу. После разгрузки кузов опускается на днище и происходит смена вагонеток, формула изобретения

1. Транспортная система, содержащая вагонетку, включающую в себя смонтированный на раме с возможностью вертикального перемещения кузов с шарнирно прикрепленным противолежащими сторонами к нему и к раме днищем, силовой цилиндр дпя подъема кузова, смонтированный на основании, и захватный орган для взаимодействия с ответными элементами, закрепленными на кузове, отличающаяся тем, что, с целью расширения функциональных возможностей путем обеспечения двусторонней разгрузки, силовой цилиндр шарнирно смонтирован на основании над вагоном по его продольной оси, а захватный орган закреплен на штоке цилиндра.

2. Система по п,1, о т л и ч а ющ а я с я тем, что захватный орган выполнен в виде расширяющейся к концам рамки с подхватами, а ответные элементы — в виде горизонтальных полок на боковых сторонах кузова.
