Шахтная подъемная установка

Шахтная подъемная установка

Иллюстрации

Показать все

Реферат



Изобретение относится к шахтному подъему, а именно к шахтным подъемным устройствам, применяемым в стволах малого диаметра. Цель изобретения - улучшение эксплуатационных характеристик путем увеличения высоты подъема. Подъемная установка состоит из подъемной машины 1, на барабанах которой размещены канаты 2 и 3, соединенные соответственно с подъемным сосудом 4 и размещенным вне шахтного ствола противовесом 5, расположенным на проводниках (рельсах) 6 на наклонном основании. При работе подъемной установки сосуд 4 перемещается в шахтном стволе вертикально, а противовес 5 перемещается по проводникам 6 за счет тангенциальной составляющей своего веса и уравновешивает концевую нагрузку каната 2, уменьшая усилие на барабанах подъемной машины 1. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (11) (51) 5 В 66 В 15 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPGHOMY СВИДЕТЕЛЬСТВУ

КаИ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ rHHT СССР

1 (21) 4291321/27-11 (22) 27.07.87 (46) 07.02.90. Бюл. )) 5 (75) С.Д. Семакин и )1.С. Семакин (53) 621,865(088.8) (>6) Авторское свидетельство СССР

) 1139689, кл. В 66 В 15/00, 1963 (54) ЯАХТПАЛ ПОДЪЕ)1НАЯ УСТАНОВКА (57) Изобретение относится к шахтному подъему, а именно к шахтным подъемным устройствам, применяемым в стволах малого диаметра. Цель изобретения улучшение эксплуатационных характеристик путем увеличения высоты подъема.

Подъемная установка состоит из подъем" ной машины 1, на барабанах которой I размецены канаты 2 и 3, соединенные соответственно с подъемным сосудом 4 и размеценным вне шахтного ствола противовесом 5, расположенным на проводниках (рельсах) 6 на наклонном основании. При работе подъемной установки сосуд 4 перемецается в шахтном стволе вертикально, а противовес 5 перемещается по проводникам 6 за счет тангенциальной составляющей своего веса и уравновешивает концевую нагрузку каната 2, уменьыая усилие на барабанах подъемной машины 1.. 2 ил.

1 411

Ф о р м у л.а и э о б р е т е н и я

Составитель А. Белобородов

Редактор А. Иотыль Техред Л.Сердюкова- Корректор И. Куска

Заказ 260 Тираж 595 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, N-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãoðîä, ул.Гагарина, 101

11зобретение относится k шахтному подъему,в частности к шахтным подъемным установкам, прйменяемым в стволах малого диаметра.

Цель изобретения - улучшение эксплуатационных характеристик путем увеличения высоты подъема.

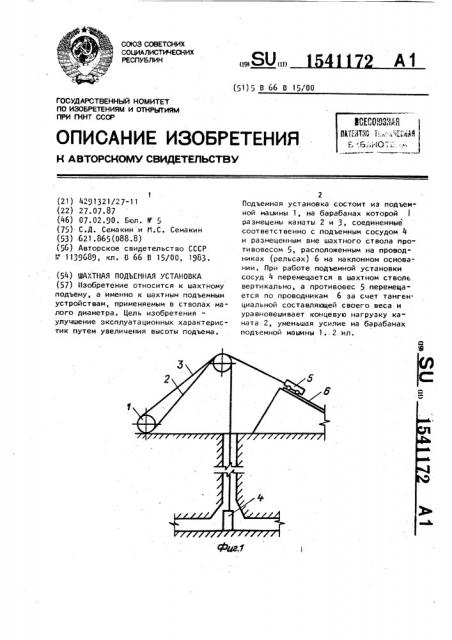

На фиг. 1 изображена шахтная

° ° ° одъемная установка, общий вид; на г. 2 - то же, вид сверху.

Шахтная,подъемная установка состоит из подъемной машины 1, на барабанах которой размещены канаты 2 и 3, соединенные соответственно с подъемным сосудом 4 и противовесом 5, который установлен на проводниках (рельсовом пути) 6, расположенных на нак1 онном.основании с воэможностью пере ещения по ним.

Установка работает следующим образом.

Подъемный цикл начинается, когда ! подъемный сосуд 4, например клеть, на-2 ходится на нижнем горизонте. Включа.ется привод подъемной машины 1, ее барабаны начинают вращаться, при этом подъемный канат 2, наматываясь на свой барабан, поднимает подъемный сосуд 4,,а подъемный канат 3 под действием противовеса 5 сматывается со своего

В барабана и помогает работе привода.

Противовес 5, расположенный на наклон72 4 ных проводниках 6, движется под действием тангенциальной составляющей его силы веса. Причем эта составляющая пропорциональна углу наклона проводников 6 к горизонту и массе противовеса . Противовес частично уравновешивает концевую нагрузку каната 2, тем сайым снижая движущее усилие на барабанах подъемной машины во время подъема.

0 приведенном примере противовес установлен на рельсовом пути, для наклонного основания которого может быть использован отвал пустой породы, например террикон, или благоприятствующий холмистый рельеф местности. Вместо рельсового пути может быть использован монорельс или подвесной канат.

Шахтная подъемная установка, содержащая подъемную машину, соединенную подъемным канатом с размещенным в шахтном стволе подъемным сосудом, и расположенный вне шахтного ствола противовес, о т л и ч à ю щ а я с я тем, что, с целью улучшения эксплуатационных характеристик путем увеличения высоты подъема, она снабжена расположенными на земной поверхности под углом к горизонту проводниками, на которых размещен противовес, соединенный канатом с подъемной машиной. !
