Реферат



Изобретение относится к горному делу, в частности конструкции скипов. Цель изобретения состоит в увеличении производительности шахтного подъема. Днище скипа выполнено из двух створок 3 и 4. Каждая створка одним концом крепится при помощи шарнира к подвижному кузову 1, а второй конец свободно лежит на горизонтальной балке рамы 2. Кузов 1, удерживаемый пневмоколесами 7, расположенными на копре, остается на месте, а рама 2 опускается. Шарнир 5, соединяющий створки 3 и 4, оставаясь неподвижным, заставляет их поворачиваться до тех пор, пока они не образуют с горизонтом угол, достаточный для высыпания груза. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4288954/31-11 (22) 22.07.87 (46) 23.06.90. Бюл. М 23 (75) С.Д.Семакин и М.С,Семакин (53) 621.876.113 (088.8) (56) Авторское свидетельство СССР

N - 1328276, кл. В 66 В 17/08, 1985. (54) СКИП (57) Изобретение относится к горному делу, в частности конструкции скипов, Цель изо- . бретения состоит в увеличении производительности шахтного подъема..Днище скипа Ы„„1572972 А1 (51)5 В 66 В 17/08 выполнено из двух створок 3 и 4. Каждая створка одним концом крепится при помощи шарнира к подвижному кузову 1, а второй конец свободно лежит на горизонтальной балке рамы 2. Кузов 1, удержива- мый пневмоколесами 7, расположенными на копре, остается на месте, а рама 2 опускается, Шарнир 5, соединяющий створки 3 и 4, оставаясь неподвижным, заставляет их поворачиваться до тех пор, пока они не образуют с горизонтом угол, достаточный для высыпания груза, 2 ил.

1572972

Изобретение относится к горному делу, в частности к конструкции скипов шахтного подъема.

Цель изобретения — увеличение произ водительности шахтного подъема.

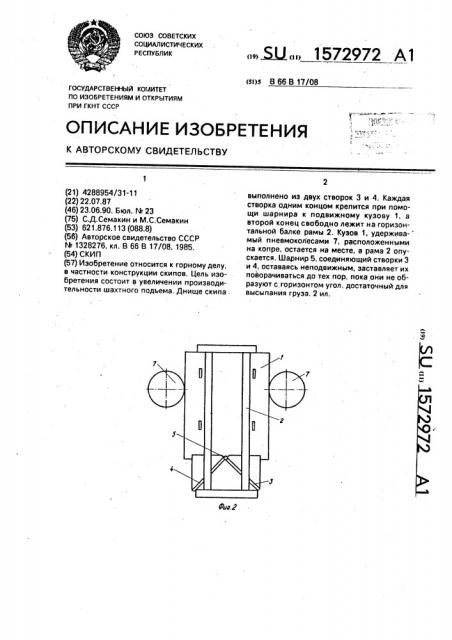

На фиг.1 изображен скип в транспортном положении, ; на фиг.2-то же, в момент разгрузки.

Скип содержит кузов 1 с рамой 2, состоящей иэ двух вертикальных и двух горизонтальных балок, днище, выполненное из двух

;створок 3 и 4, которые при помощи шарнира ,5 соединены с кузовом 1, На створках 3 и 4

,имеются борта, препятствующие просыпа нию горной массы при разгрузке, УстойчиlâoñTü кузову придают направляющие 6, взаимодействующие с вертикальными балками рамы 2. Для удер>кания кузова скипа, во время разгрузки на приемной площадке копры, имеются, например, пневматические, колеса 7 с тормозными устройствами.

Скип работает следующим образом.

В транспортном положении во время подъема кузов 1 заполнен горной массой.

Створки 3 и 4 днища при этом располо>кены горизонтально и лежат на нижних горизонтальных балках рамы 2. Кузов 1 свободно стоит на обеих створках, которые своими

I краями выступают за периметр кузова, B конце операции подъема кузов 1 скипа про ходит между пневматическими колесами 7, установленными на копре, вращая их. В предельной точке подъема колеса 7 затормаживаются, фиксируя кузов 1. Затем раму

2 опускают до места разгрузки, При этом кузов 1, удерживаемый пневматическими колесами 7, остается на месте, а опускается лишь рама 2. Остается на месте вместе с кузовом 1 и шарнир 5, что заставляет створки 3 и 4 днища поворачиваться вокруг оси шарнира, так как противоположные концы створок остаются прижатыми грузом к горизонтальным балкам рамы 2. Для уменьшения силы трения между створками 3 и 4 и горизонтальными балками последние могут быть снабжены роликами, и тогда створки будут опираться на гориэо«тальные балки рамы посредством роликов. Опускание рамы должно продолжаться до тех пор. пока

5 створки не образуют с горизонтом угол, достаточный для высыпания груза поддействием силы собственного веса (например, для угла 45 ). Длина свободного хода кузова относительно рамы определяется из,усло10 вия ! bhaga, где Ь вЂ” длина створки; а — угол наклона створки, при котором происходит разгрузка материала под дейст15 вием собственного веса (угол разгрузки);

I — длина свободного хода кузова.

В образующиеся при опускании рамы отверстия между створками и бортами скипа горная масса высыпается под действием

20 силы собственного веса, Борта, которыми снабжены створки, препятствуют просыпанию горной массы во время разгрузки. По окончании разгрузки пневматические колеса 7 растормаживаются, и кузов 1, 25 направляемый направляющими 6, контактирующими с вертикальными балками рамы

2, опускается, Одновременно опускается и шарнир 5, заставляя створки 3 и 4 поворачиваться в горизонтальное положение. Од30 новременно с тем, как створки займут горизонтальное положение, на них встанет кузов 1. После опускания кузова и установки его на место начинает опускаться в шахтный ствол весь скип, 35 Формула изобретения

Скип, содержащий установленный с воэможностью перемещения относительно рамы кузов, днище которого шарнирно связаносрамой,отл ича ющийся тем,что, 40 с целью увеличения производительности шахтного подъема, днище выполнено из двух шарнирно соединенных между собой створок со стенками, при этом основания створок опираются на раму кузова, 45

1572972
