Устройство для определения перекоса опор крана мостового типа

Устройство для определения перекоса опор крана мостового типа

Иллюстрации

Показать все

Реферат



Изобретение относится к управлению подземно-транспортными средствами. Цель изобретения - повышение надежности. Датчики 1 и 2 пути опор 3 и 4 через блок 7 вычитания связаны с измерителем 12 исполнительного блока. Счетчики 8 и 9 подключены к датчикам 1 и 2. При перекосе опор 3 и 4 крана счетчики 8 и 9 показывают пути, пройденные опорами 3 и 4, а измеритель 12 - величину перекоса. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (l9) (11) rs>) s В 66 С 9/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

Il0 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4428848/31-11 (22) 23.05.88 (46) 30.07.90. Бюл. Х 28 (71) Ворошиловградский машиностроительный институт (72) Л.Я.Будиков, Л.Л.Стоянов и Г.А.Бойко (53) 621.874 (088.8) (56) Авторское свидетельство СССР

Р 1227589, кл . В 66 С 9/ 16, 1984 .

2 (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ПЕРЕK0CA KPAHA МОСТОВОГО ТИПА (57) Изобретение относит ся к управлению подземно-трансltop TttbMEf средствами. Цель изобретения — повышение надежности. Датчики 1 и 2 пути опор

З.и 4 через блок 7 вычитания связаны с измерителем 12 исполнительного блока. Счетчики 8 и 9 подключены к датчикам 1 и 2. При перекосе опор 3 и 4 крана счетчики 8 и 9 показывают пути, пройденные опорами 3 и 4, а измериеличину перекоса. 2 ил.

1581679

Изобретение касается управления подъемно-транспортными средствами, а именно к устройствам для определения пЕрекоса опор кранов мостового типа.

Цель изобретения - повьш ение надежности

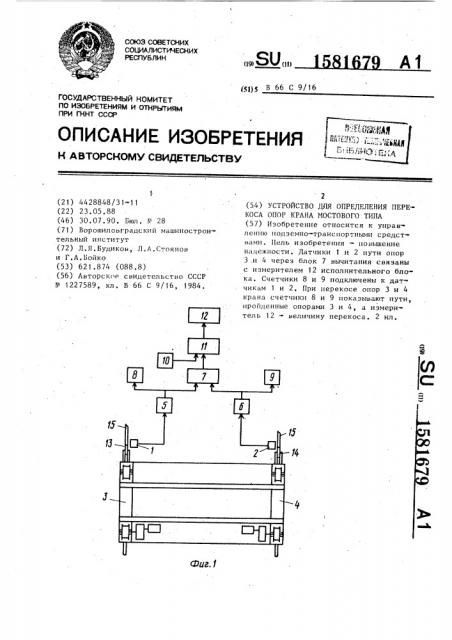

На фиг. 1 изображена функциональная схема устройства; на фиг. 2— датчик пути опор, общий вид.

Устройство содержит датчики 1, 2 пути опор 3, 4 крана, подключенные к входам формирователей 5, 6 импульсов, связанных с входами блока 7 вычитания и со счетчиками 8, 9 импульсоВ с индикаторами записанного в них числа. Блок 10 введения констант и выход блока 7 подключены к входам блока 11 умножения сигналов, выход которого соединен с входом исполниI,: тельного блока включающего в себя

Ф измеритель 12 величины перекоса опор.

Датчики 1, 2 включают в себя измерительные колеса 13 и 14, установленные на подкрановом пути 15, связанные с опорами 3, 4 и «ыполненные равномерно расположенными по окружности магнитными метками 16. Связь с опорами 3, 4 обеспечивается с »оМощью штанг 17, на KOTopblx установЛены магниточувствительные преобразователи 18.

Ограничитель работает следующим

Образом.

Импульсные сигналы датчиков 1, 2

Пути опор изменяют записанное. число в счетчиках, индикаторы которых несут информацию о пути, пройденном опорами 3, 4 ° Блок 7 выдает сигнал, I соответствующий разнице пути опор 3, 4, который поступает в измеритель 12.

Фо р м ул а и з о б р е те ни я

Устройство для определения перекоса опор крана мостового типа, содержащее датчики пути опор, подключенные к входам блока вычитания, Bbl ход которого соединен с. одним входом блока умножения сигналов, другой вход которого подключен к выходу блока введения констант, а выход — к входу исполнительного блока, о т л и ч а ющ е е с я тем, что, с целью повышения надежности, датчики пути опор включают в себя измерительные колеса, установленные нд подкрановом пути и выполненные с равномерно расположенными но их окружности магнитными метками, штанги, одни концы которых закреплены на соответствующих опорах крана, а на других свободно установ25 лены измерительные колеса, и установленные на штангах в зоне перемещения магнитных меток магниточувствительные нреобраэователи, выходы которых соединены с входами соответ3р с твующих формировàTелей имIIульс ов, а выходы последних образуют выход датчика пути, при этом исполнительпый блок включает в себя измеритель величины перекоса опор и счетчики импульсов с индикаторами записанного в них числа, входы которых подключены к выходам соответствующих формирователей импульсов.

1581679
